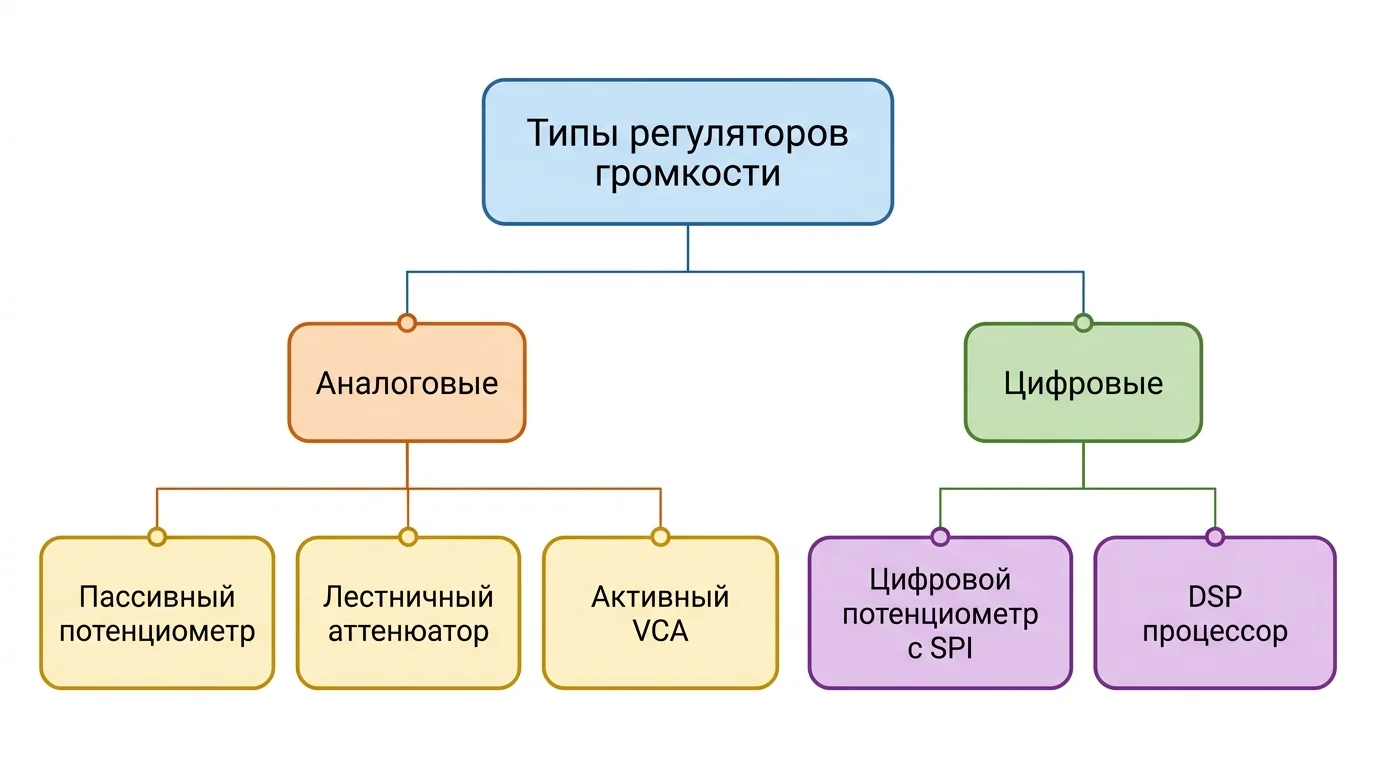

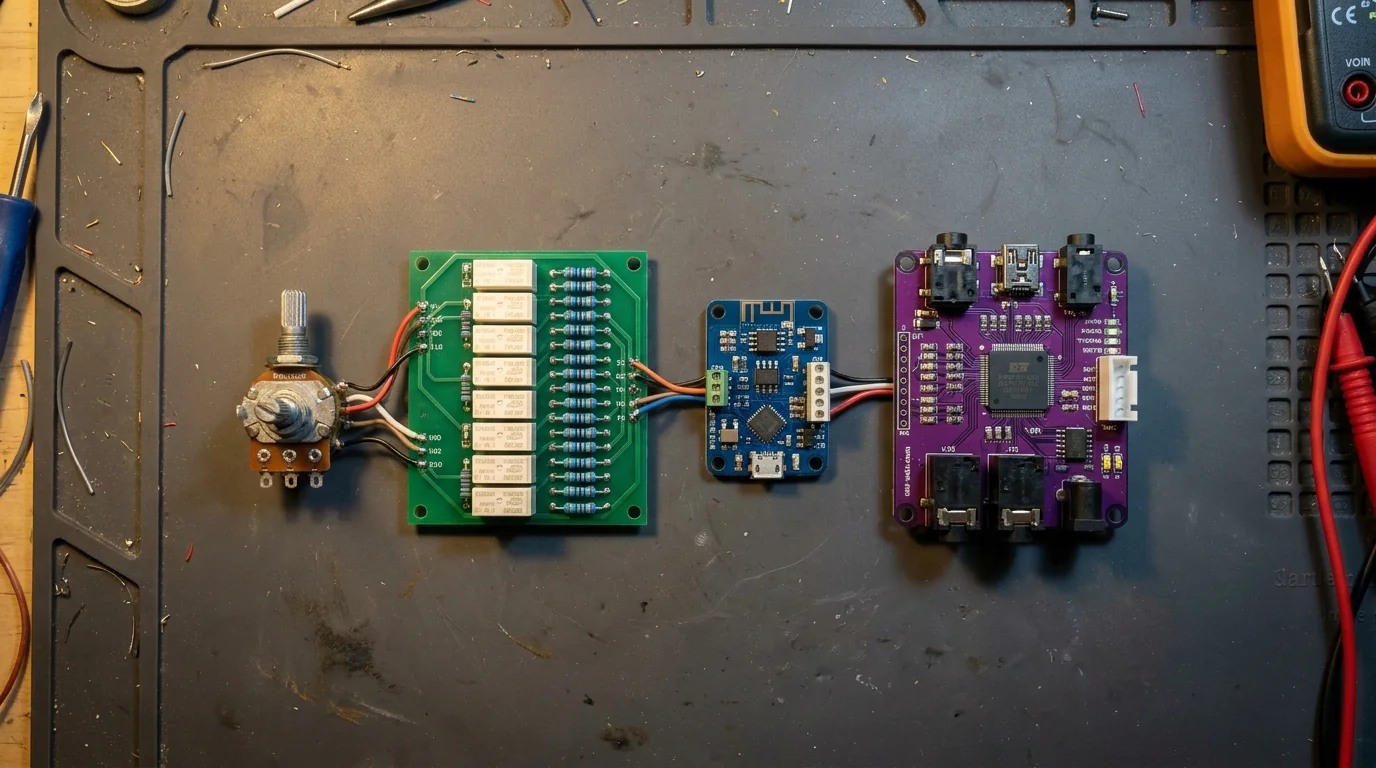

Классификация регуляторов громкости

При всём разнообразии конструкций любой регулятор громкости выполняет одну и ту же задачу — управляемо изменять коэффициент передачи тракта между входом и выходом. Различаются лишь способы реализации этой функции. Классификацию удобно строить по двум независимым признакам: по природе сигнала в цепи регулировки и по наличию усиливающих элементов.

По первому признаку выделяют аналоговые регуляторы, работающие с непрерывным сигналом, и цифровые, в которых сигнал предварительно оцифровывается АЦП, обрабатывается процессором в числовой форме и обратно преобразуется ЦАП. По второму признаку различают пассивные решения — без источника питания и активных компонентов в сигнальной цепи — и активные, содержащие усилительные элементы: операционные усилители (ОУ), транзисторы или лампы.

Особняком стоит большая группа регуляторов с аналоговым трактом и цифровым управлением. Формально сигнал в них остаётся аналоговым на всём пути от входа до выхода, однако положение «движка» задаётся цифровым кодом по шине SPI или I2C. Именно к этой группе относятся микросхемы PGA2311, CS3310 и MAS6116, которые по традиции называют цифровыми потенциометрами, хотя корректнее говорить «аналоговый аттенюатор с цифровым управлением».

Пассивные регуляторы подкупают простотой: в сигнальной цепи нет ничего, кроме резисторов и контактов, а значит, отсутствуют вносимые активные искажения. Расплата — высокое и переменное выходное сопротивление, которое приходится согласовывать с нагрузкой. Активные регуляторы требуют качественного питания, зато позволяют сделать выходное сопротивление сколь угодно малым и развязать каскады друг от друга. DSP-решения добавляют к регулировке целый набор функций — FIR-фильтры, задержки, эквализацию, — но вносят в тракт двойное преобразование, качество которого полностью определяется классом применённых АЦП и ЦАП.

Дополнительный признак классификации — способ управления: ручной (ручка на оси), дистанционный (ИК-приёмник, Bluetooth, моторизованный привод) и программный (через USB или сетевой интерфейс). По месту в тракте регулятор может стоять на входе усилителя, между каскадами усиления или в цифровой области — до ЦАП, что характерно для современных цифро-аналоговых преобразователей со встроенной регулировкой уровня.

Переменный резистор (потенциометр)

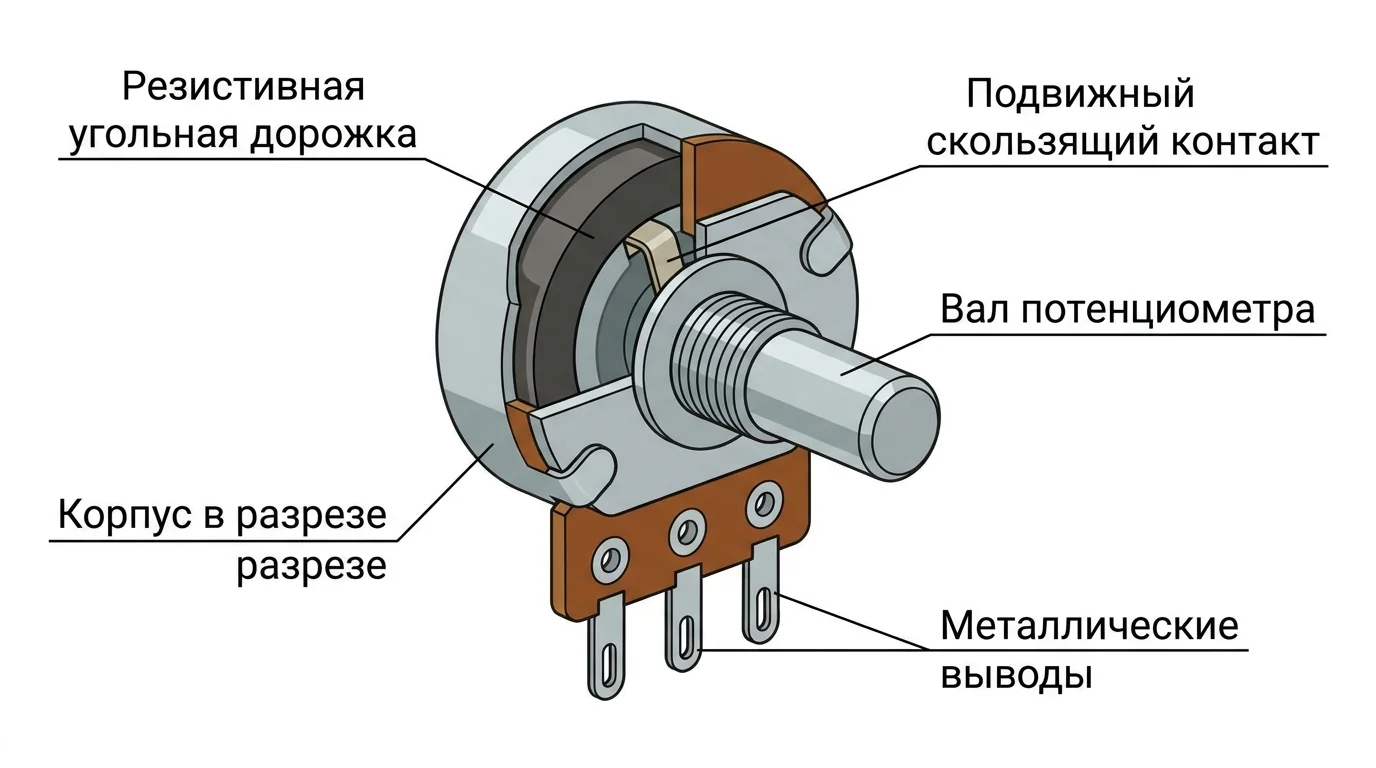

Потенциометр — исторически первый и до сих пор самый массовый регулятор громкости. Конструктивно это резистивный элемент с тремя выводами: на крайние выводы подаются входной сигнал и общий провод, а подвижный контакт (движок), скользящий по резистивной дорожке, снимает часть напряжения. Фактически это регулируемый делитель напряжения, коэффициент передачи которого меняется от нуля до единицы при повороте оси или перемещении движка.

Ключевой элемент конструкции — резистивная дорожка. По её материалу потенциометры делятся на несколько типов, и именно материал определяет шум, износостойкость и цену:

• углеродистые (композитные) — дёшевы, но шумны и недолговечны; типичны для бытовой аппаратуры начального уровня;
• металлокерамические (керметные) — стабильнее углеродистых, широко применяются в измерительной и монтажной аппаратуре;
• с токопроводящим пластиком — низкий контактный шум и высокая износостойкость; такие дорожки используются в качественных аудиомоделях Alps и TKD;
• проволочные — точные и мощные, но из-за собственной индуктивности в звуковом тракте применяются редко.

Характеристики A, B и C

Зависимость сопротивления между движком и крайними выводами от угла поворота называется характеристикой потенциометра (taper). Маркировка едина для отечественных и большинства импортных компонентов, поэтому при заказе деталей важно понимать разницу:

• A — логарифмическая характеристика. В начале хода сопротивление меняется медленно, затем всё быстрее. Именно такая зависимость нужна для регулятора громкости: слух воспринимает уровень логарифмически, и при логарифмической характеристике одинаковый поворот оси даёт одинаковое изменение громкости в децибелах по всему диапазону.
• B — линейная характеристика. Сопротивление меняется пропорционально углу поворота. Применяется в регуляторах тембра, баланса и в измерительных цепях, где требуется прямая зависимость.
• C — обратная логарифмическая характеристика. Зеркальна к характеристике A; используется редко — в парных регуляторах баланса и в отдельных схемах регулировки смещения.

Отдельного внимания заслуживает номинал. Типичные значения для межблочного каскада — 10, 20, 50 и 100 кОм. Правило согласования простое: сопротивление потенциометра должно быть в 5–10 раз меньше входного сопротивления усилителя мощности, иначе зависимость регулировки искажается, а на верхних положениях начинают сказываться ёмкости монтажа. С другой стороны, слишком низкоомный потенциометр чрезмерно нагружает источник и повышает требования к его выходному току. Для большинства транзисторных усилителей с входным сопротивлением 47–100 кОм оптимален номинал 10–20 кОм.

Достоинства и недостатки

Сильные стороны потенциометра очевидны и объясняют его долгожительство: питание не требуется, искажения в сигнальной цепи практически нулевые (пассивный делитель не может «испортить» сигнал сам по себе), регулировка плавная и бесконечно разрешённая, цена минимальна, а схема включения тривиальна. Для усилителя на микросхеме LM3886 или TDA7294, собранного начинающим, качественный потенциометр — разумный выбор по умолчанию.

Слабые стороны тоже хорошо известны практикам:

• разбаланс каналов на малых уровнях. У дешёвых сдвоенных потенциометров рассогласование на нижних 20–30 % хода достигает 3–6 дБ, из-за чего на тихой громкости стереобаза «уезжает» в сторону;
• износ и шум контакта. Скользящий контакт окисляется и загрязняется, появляются треск и шорох при повороте;
• ограниченный ресурс — десятки тысяч циклов у качественных моделей с токопроводящим пластиком и заметно меньше у углеродистых;
• отсутствие дистанционного управления без моторизованной версии (Alps RK27 Motorized и аналоги);
• переменное выходное сопротивление, максимальное в среднем положении оси и равное примерно R/4.

Для DIY-проектов среднего класса стандартом де-факто считаются потенциометры Alps серии RK27 (известные как «Blue Velvet») и старшая серия RK50, а также изделия TKD. Моторизованные версии тех же серий позволяют добавить дистанционное управление, сохранив полностью аналоговый тракт.

Лестничный аттенюатор

Лестничный (ступенчатый) аттенюатор заменяет один переменный резистор цепочкой постоянных резисторов с отводами. Классическая топология — последовательные резисторы в сигнальной цепи и шунтирующие резисторы на землю; к точкам соединения подключается коммутатор. Каждому положению коммутатора соответствует фиксированное затухание, а входное сопротивление остаётся практически постоянным во всём диапазоне регулировки — это важное преимущество перед потенциометром.

Главное достоинство лестничной схемы — точность. Постоянные металлоплёночные резисторы с допуском 1 %, а в серьёзных конструкциях 0,1 %, обеспечивают разбаланс каналов 0,2–0,5 дБ на любой ступени, тогда как у потенциометра согласование каналов нормируется лишь для верхней части хода. Кроме того, в сигнальной цепи нет скользящего контакта: ресурс определяется только коммутатором, а контактное сопротивление сухих контактов на звук практически не влияет.

Коммутация ступеней

• Галетный переключатель (Elma, Lorlin, специализированные модули DACT). Чистая механика, обычно 23–24 положения, ресурс в десятки тысяч циклов. Классика жанра — 23-позиционные аттенюаторы с шагом около 2 дБ.
• Реле — герконовые или сигнальные электромеханические. Управление микроконтроллером, возможность дистанционного регулирования, отсутствие механического износа в сигнальной цепи. Ключевой вопрос — характер переключения: схема make-before-break исключает разрыв сигнала, но на мгновение соединяет соседние ступени; break-before-break даёт короткий провал уровня.
• Аналоговые ключи на полевых транзисторах. Переключение быстрое и бесшумное, но ключи вносят собственное сопротивление и нелинейность, поэтому в трактах высокого класса применяются ограниченно.

Шаг регулировки обычно составляет 1–2 дБ при 23–48 ступенях; для стерео число элементов удваивается — отсюда заметная стоимость качественных аттенюаторов. Номиналы рассчитываются по таблицам для заданного входного сопротивления (чаще всего 10 кОм) и выбранного шага; при самостоятельном расчёте удобно пользоваться формулами делителя с постоянным входным сопротивлением, округляя значения к ближайшим позициям ряда E96. Мощности 0,125 Вт на резистор более чем достаточно: на линейном уровне токи ничтожны.

Родственная, хотя и менее распространённая разновидность пассивной ступенчатой регулировки — автотрансформаторный аттенюатор с отводами обмотки: он вносит ещё меньше резистивного шума, но дорог, тяжелее и чувствителен к наводкам. Отдельно отметим, что реле в лестничном аттенюаторе требуют простейшего драйвера — транзисторных ключей или микросхемы типа ULN2003, — а питание реле должно быть отделено от аналоговой земли, чтобы импульсы переключения не проникали в тракт.

Область применения лестничных аттенюаторов — предусилители и интегральные усилители среднего и высокого класса, где важны точность баланса, долговечность и «прозрачность» пассивного тракта, а дискретность шага в 1–2 дБ не считается недостатком.

Цифровой потенциометр: PGA2311 и CS3310

Термин «цифровой потенциометр» в аудио означает специализированную микросхему, в которой аналоговый сигнал проходит через резистивную матрицу с электронными ключами, а положение «движка» задаётся цифровым кодом. Принципиально важно: оцифровки звука не происходит, сигнальный тракт остаётся аналоговым — цифровым является только управление.

Флагман класса — PGA2311 производства Texas Instruments (разработка наследия Burr-Brown). Это стереофонический регулятор с интерфейсом SPI: диапазон от +31,5 до −95,5 дБ с шагом 0,5 дБ, коэффициент нелинейных искажений порядка 0,0004 %, отношение сигнал/шум около 120 дБ. Внутри микросхемы работает схема детектирования перехода через ноль (zero-crossing): ступени переключаются в момент, когда мгновенное значение сигнала близко к нулю, поэтому регулировка происходит без щелчков даже на высокой громкости. Отдельный вход MUTE позволяет глушить тракт, не изменяя установленный уровень, — удобно для паузы и для безопасного включения питания.

CS3310 компании Cirrus Logic — прямой аналог по идеологии: тот же шаг 0,5 дБ, управление по SPI, близкие характеристики по искажениям и шуму. Обе микросхемы требуют двуполярного питания аналоговой части (обычно ±5 В) и отдельного цифрового питания +5 В, что нужно закладывать в конструкцию блока питания заранее.

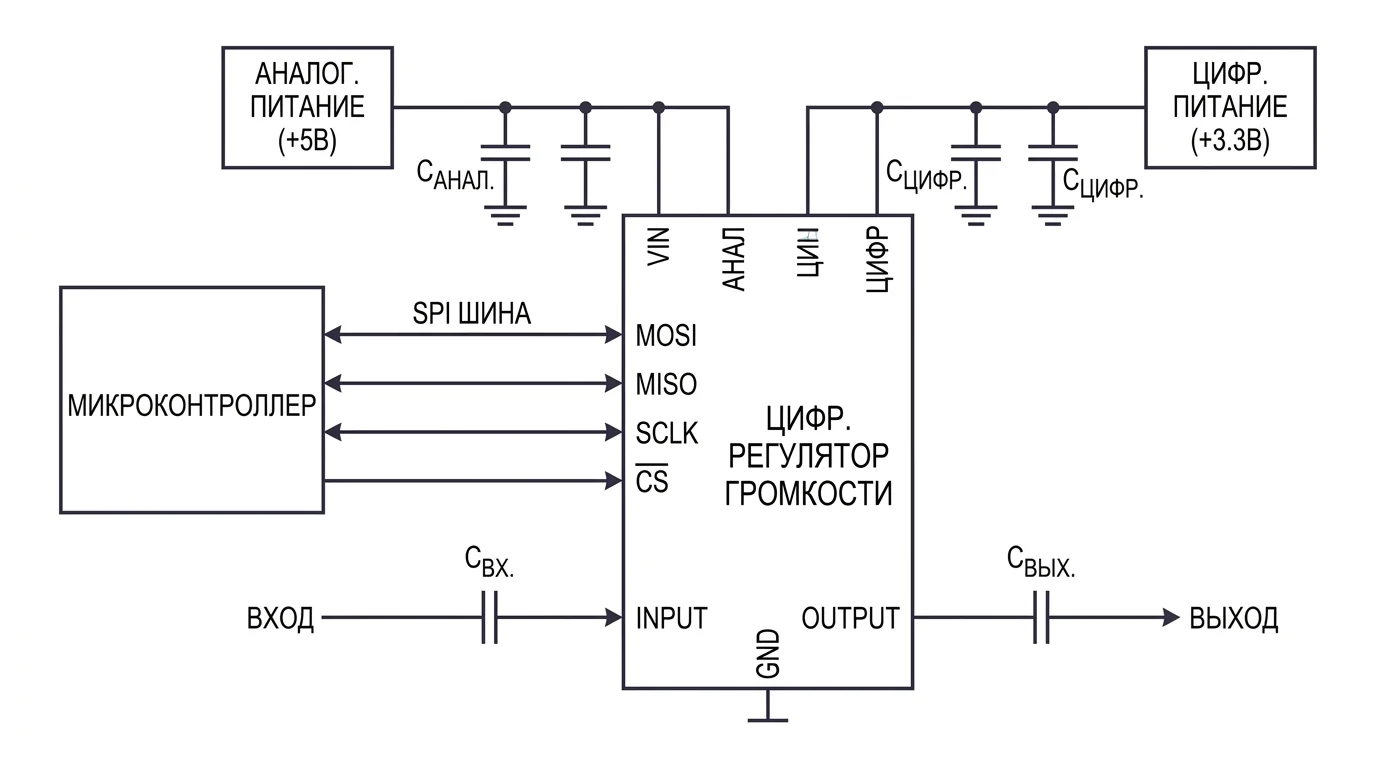

Управление строится вокруг микроконтроллера: Arduino, STM32 или ESP32 принимают сигнал энкодера, ИК-приёмника или Bluetooth-модуля и формируют последовательный код. Шина SPI использует минимум линий — SCLK, SDATA и CS, — а несколько микросхем включаются гирляндой (daisy-chain), когда выход данных одной микросхемы подаётся на вход следующей. Так одной линией данных обслуживаются 4, 6 и более каналов — удобно для многоканального предусилителя или активной акустики.

Практические нюансы применения: область положительного усиления до +31,5 дБ в чистом аттенюаторе, как правило, не нужна, поэтому рабочий диапазон часто ограничивают программно, например от 0 до −95,5 дБ. При включении питания состояние регистров не определено — прошивку следует начинать с принудительной записи начального уровня, желательно минимального, чтобы избежать громкого «выстрела» в колонки. Выходное сопротивление микросхемы невелико, но длинный межблочный кабель с большой ёмкостью всё же лучше буферизировать повторителем. По совокупности характеристик PGA2311 и CS3310 остаются стандартом де-факто для DIY-предусилителей с дистанционным управлением.

Электронный регулятор: MAS6116, PGA2310 и VCA

Если обобщить, любой регулятор с аналоговым трактом и электронным управлением можно назвать «электронным». На практике в эту группу относят микросхемы-аттенюаторы, не ставшие мейнстримом «цифровых потенциометров», а также управляемые напряжением усилители — VCA (voltage-controlled amplifier), широко применяемые в профессиональной технике.

MAS6116 производства Micro Analog Systems — стереофонический аналоговый регулятор громкости с управлением по шине I2C. Сигнал проходит через резистивную матрицу с электронными ключами, шаг регулировки составляет 0,5 дБ, а общий диапазон перекрывает около 100 дБ — от точной подстройки до практически полного глушения. По сравнению с PGA2311 микросхема заметно проще в обвязке и не требует двуполярного питания аналоговой части, что удобно в компактных конструкциях. Шина I2C использует всего две линии — SDA и SCL, — и на неё можно повесить несколько устройств с разными адресами, что упрощает многоканальные системы.

PGA2310 — предшественник PGA2311: тот же интерфейс SPI, схожий диапазон и идеология управления. Сегодня он встречается реже, но по-прежнему фигурирует во многих фирменных схемах предусилителей и остаётся доступной заменой при ремонте. С точки зрения разработчика разница между PGA2310 и PGA2311 сводится к деталям обвязки и наличию схемы zero-crossing у более новой модели.

Особая подгруппа — VCA, у которых коэффициент передачи управляется постоянным напряжением. Классика жанра — SSM2164 (Analog Devices) и THAT 2180/2181/2182: усиление меняется по экспоненциальному закону, а чувствительность составляет десятки децибел на вольт управляющего напряжения. Именно на VCA построены тракты большинства профессиональных микшерных пультов и студийных компрессоров: управляющее напряжение легко получить из внешнего ЦАП или программируемого источника, а в одном корпусе размещается несколько каналов с гарантированным согласованием характеристик.

Общие достоинства группы электронных регуляторов — отсутствие механики и скользящих контактов, повторяемость характеристик от экземпляра к экземпляру, готовность к автоматизации и многоканальность. Общий недостаток — активный элемент в сигнальной цепи, требующий качественного питания и внимательной разводки земли. По измеряемым параметрам современные микросхемы этой группы близки к лучшим пассивным решениям: искажения — доли тысячных процента, разделение каналов и динамический диапазон — на уровне, достаточном для тракта любой разумной категории.

Пассивный vs активный: нужен ли буферный каскад?

Спор «пассив или актив» сводится к вопросу согласования сопротивлений. Пассивный регулятор — это делитель с переменным выходным сопротивлением. У потенциометра номиналом R максимальное выходное сопротивление достигается в среднем положении и равно R/4; у лестничного аттенюатора оно ниже и стабильнее, но тоже не нулевое. Далее по тракту стоят межблочный кабель с ёмкостью порядка 100 пФ на метр и вход усилителя с собственной входной ёмкостью в десятки-сотни пикофарад. Выходное сопротивление регулятора вместе с этой ёмкостью образует фильтр низких частот.

Пример расчёта наглядно показывает масштаб проблемы: потенциометр 100 кОм даёт в средней точке 25 кОм, и при суммарной ёмкости 500 пФ частота среза составляет около 13 кГц — уже в звуковой полосе, с заметным завалом верхних частот. Тот же расчёт для потенциометра 10 кОм даёт около 64 кГц, что практически безвредно. Вывод: высокоомные пассивные регуляторы и длинные кабели — плохая пара.

Буферный каскад — повторитель напряжения на ОУ или дискретных элементах — решает проблему радикально: его выходное сопротивление составляет единицы-десятки ом, и ёмкость кабеля перестаёт влиять на АЧХ. Типичные решения: ОУ OPA2134 или OPA1612 в схеме повторителя для трактов среднего и высокого класса, бюджетный NE5532 для простых проектов, специализированные буферы вроде BUF634 для работы с тяжёлой нагрузкой. В ламповой технике ту же роль выполняет катодный повторитель.

Когда буфер действительно нужен:

• межблочные кабели длиннее 1–1,5 м при высокоомном регуляторе;
• входное сопротивление усилителя мощности ниже 20–30 кОм;
• регулятор работает на несколько нагрузок одновременно — например, усилитель мощности и активный сабвуфер;
• применён пассивный регулятор с высоким номиналом (100 кОм и более).

Когда можно обойтись без буфера: короткий тракт, низкоомный аттенюатор (10 кОм), высокий входной импеданс усилителя (100 кОм и более). В этом случае пассивный регулятор включается напрямую, и в цепи оказывается минимум элементов. Отдельный жанр — «пассивный предусилитель», где от предусилителя остаётся один аттенюатор: при низкоомном источнике (ЦАП или CD-плеер с выходом 2 В) и высоком входном импедансе усилителя такая схема работает и звучит прозрачно именно потому, что усиливать в ней нечему.

Цена буфера — необходимость источника питания и собственный шум. Современные ОУ вносят искажения 0,0001–0,001 % и имеют шум в единицы нВ/√Гц, что в большинстве систем ниже порога слышимости, однако в батарейных конструкциях и в трактах с очень высоким усилением топологии буфера и его питанию приходится уделять отдельное внимание.

Ламповый регулятор громкости

В ламповом усилителе регулятор громкости работает в особых условиях: высокие напряжения, высокоомные цепи сеток и чувствительность к наводкам. Типовые напряжения питания каскадов составляют 200–400 В, поэтому к изоляции регулятора и качеству монтажа предъявляются повышенные требования — обычные компактные потенциометры для бытовой аппаратуры здесь не всегда уместны.

Первый вопрос — куда ставить регулятор. Вариант «на входе», перед первой лампой, прост, но сигнал в этой точке минимален по уровню, и наводки, пойманные дальше по тракту, подавляются слабо. Классическое ламповое решение — регулятор после первого каскада усиления: сигнал уже поднят на 20–40 дБ, отношение к наводкам лучше, а вносимое затухание компенсируется запасом усиления. Именно так построено большинство классических схем предусилителей.

Между каскадами регулятор включается через разделительные конденсаторы, отсекающие постоянное напряжение анода предыдущей лампы. Конденсаторы оказываются в сигнальной цепи, поэтому в ламповых конструкциях им традиционно уделяют большое внимание: применяют плёночные типы, а ёмкость выбирают так, чтобы вместе с высоким сопротивлением регулятора не заваливать низкие частоты.

Номинал потенциометра в ламповом тракте выбирается с оглядкой на резистор утечки сетки следующей лампы: типовые значения сеточных резисторов — от 100 кОм до 1 МОм, поэтому регуляторы на 50–100 кОм здесь уместнее, чем в транзисторных схемах. По той же причине в ламповых аппаратах высокого класса часто ставят ступенчатые аттенюаторы: у них стабильнее баланс каналов и нет движка, шумящего в высокоомной цепи. Высокоомная цепь вообще более критична к качеству контакта, чем низкоомная, поэтому экономия на коммутации в ламповом тракте оборачивается слышимыми последствиями.

Отдельная тема — буферизация. Выходное сопротивление лампового каскада велико, поэтому после регулятора часто ставят катодный повторитель: он не даёт усиления по напряжению, но снижает выходное сопротивление на порядки и позволяет работать с длинными кабелями и низкоомной нагрузкой. Монтаж регулятора в ламповом усилителе выполняют экранированным проводом с заземлением экрана в одной точке — иначе высокоомная цепь соберёт фон сети и наводки трансформаторов.

DSP-регулятор громкости

В DSP-регуляторе аналоговый сигнал оцифровывается АЦП, обрабатывается процессором и возвращается в аналоговую форму через ЦАП. Сама регулировка громкости — элементарная математическая операция: каждый отсчёт умножается на коэффициент K от 0 до 1. В децибелах это 20·log₁₀(K), то есть K = 0,5 соответствует ослаблению на 6 дБ, а K = 0,1 — на 20 дБ.

Ключевой вопрос качества — разрядность. При 24-битном представлении тихим уровням соответствует малое число значащих битов, и ошибка округления превращается в квантование шума: на уровнях ниже −90 дБ без специальных мер форма сигнала искажается. Решение — дизеринг: добавление слабого шумового сигнала перед округлением декоррелирует шум и делает его субъективно неслышимым, а внутренняя обработка в 32- или 40-битном фиксированном либо плавающем формате оставляет достаточный запас разрядности. В качественных реализациях цифровая регулировка не ухудшает динамический диапазон вплоть до очень глубоких ослаблений.

Сила DSP — не в самой регулировке, а в сопутствующей обработке, которую невозможно или крайне трудно реализовать аналоговыми средствами:

• FIR-фильтры с линейной фазой — основа активных кроссоверов для многополосных акустических систем; в отличие от аналоговых фильтров Баттерворта или Линквица–Райли, FIR-фильтр не вносит фазовых искажений в полосе пропускания, ценой дополнительной задержки, равной половине длины фильтра;
• задержки каналов — выравнивание акустических центров излучателей, согласование сабвуфера с сателлитами по расстоянию; ориентир для расчёта: 1 м разницы дистанции соответствует примерно 2,9 мс;
• параметрическая эквализация и коррекция отклика помещения;
• лимитеры и защита динамиков от перегрузки.

Типовые платформы: модули miniDSP (2x4, Flex) для быстрых проектов без программирования, SigmaDSP ADAU1452 от Analog Devices для встраиваемых решений, связки STM32 или ESP32 с внешними кодеками для самоделок полного цикла. Конфигурация загружается с компьютера через USB или хранится в энергонезависимой памяти устройства. Стоит упомянуть и смежный подход: многие современные ЦАП (ESS Sabre, AKM и другие) имеют встроенный цифровой регулятор громкости, работающий до аналогового выхода, — так называемая регулировка pre-DAC, позволяющая обойтись вообще без аналогового аттенюатора.

Ограничения DSP-тракта определяются преобразователями: динамический диапазон 110–120 дБ у качественных АЦП и ЦАП с параметрами 24 бит / 96–192 кГц — это уровень хорошего аналогового тракта, но не выше него. Добавляется задержка обработки — от долей до единиц миллисекунд, что критично для сценического мониторинга и незаметно при домашнем прослушивании. Наконец, часть слушателей принципиально не принимает оцифровку аналогового сигнала, и для ламповых или винтажных систем DSP обычно не рассматривается по идеологическим, а не техническим причинам.

Сводная таблица типов регуляторов громкости

Сравним рассмотренные типы по ключевым для практики параметрам. Под ценой понимается относительная стоимость узла в DIY-реализации; значения искажений — типовые для корректно реализованных схем.

Таблица показывает характерную картину: пассивные решения выигрывают по простоте и «нулевым» искажениям, но проигрывают в функциональности; микросхемы с цифровым управлением дают дистанционное управление при характеристиках, близких к пассивным; DSP добавляет максимум функций ценой двойного преобразования сигнала.

Заключение: какой тип для какого сценария

Универсального регулятора громкости не существует — выбор определяется задачей, бюджетом и идеологией тракта. Сформулируем практические рекомендации по типичным сценариям DIY-практики.

Простой усилитель на микросхеме (LM3886, TDA7294, LM4780) — качественный сдвоенный потенциометр Alps RK27 номиналом 10–20 кОм с характеристикой A. Это минимум стоимости и максимум простоты при полностью аналоговом тракте без единого активного элемента в цепи регулировки.

Предусилитель высокого класса без дистанционного управления — лестничный аттенюатор на прецизионных резисторах с галетным переключателем на 23–24 положения. Точный баланс каналов, постоянный входной импеданс и ресурс, недостижимый для потенциометра.

Предусилитель с пультом и энкодером — PGA2311 или CS3310 в связке с микроконтроллером. Характеристики на уровне лучших пассивных решений плюс полноценное дистанционное управление, а гирляндное включение по SPI позволяет наращивать число каналов.

Многоканальная система или микшер — MAS6116 с шиной I2C либо VCA-микросхемы (SSM2164, THAT 2180/2181) с управлением напряжением. Несколько каналов в одном корпусе с гарантированным согласованием и простая автоматизация.

Ламповый усилитель — ступенчатый аттенюатор или высококачественный потенциометр на 50–100 кОм, установленный после первого каскада через разделительные конденсаторы, при необходимости — с катодным повторителем на выходе. Обязательны меры безопасности по высоковольтным цепям.

Активная акустика, многополосная система, коррекция помещения — DSP-регулятор на miniDSP или SigmaDSP: регулировка громкости здесь идёт «в комплекте» с FIR-кроссоверами, задержками и эквализацией, которые аналоговыми средствами реализовать практически невозможно.

Общая логика выбора проста: если функции достаточно — берите пассивное решение с минимальным числом элементов в тракте; если нужно дистанционное управление — микросхему с цифровым управлением; если нужны фильтрация и задержки — DSP. Измеримые характеристики всех современных типов при корректной реализации лежат выше порога слышимости, поэтому решающими факторами становятся конструкция, удобство эксплуатации и совместимость с остальным трактом.
