Проводной пульт с разъёмом 3,5 мм — пассивный потенциометр в корпусе

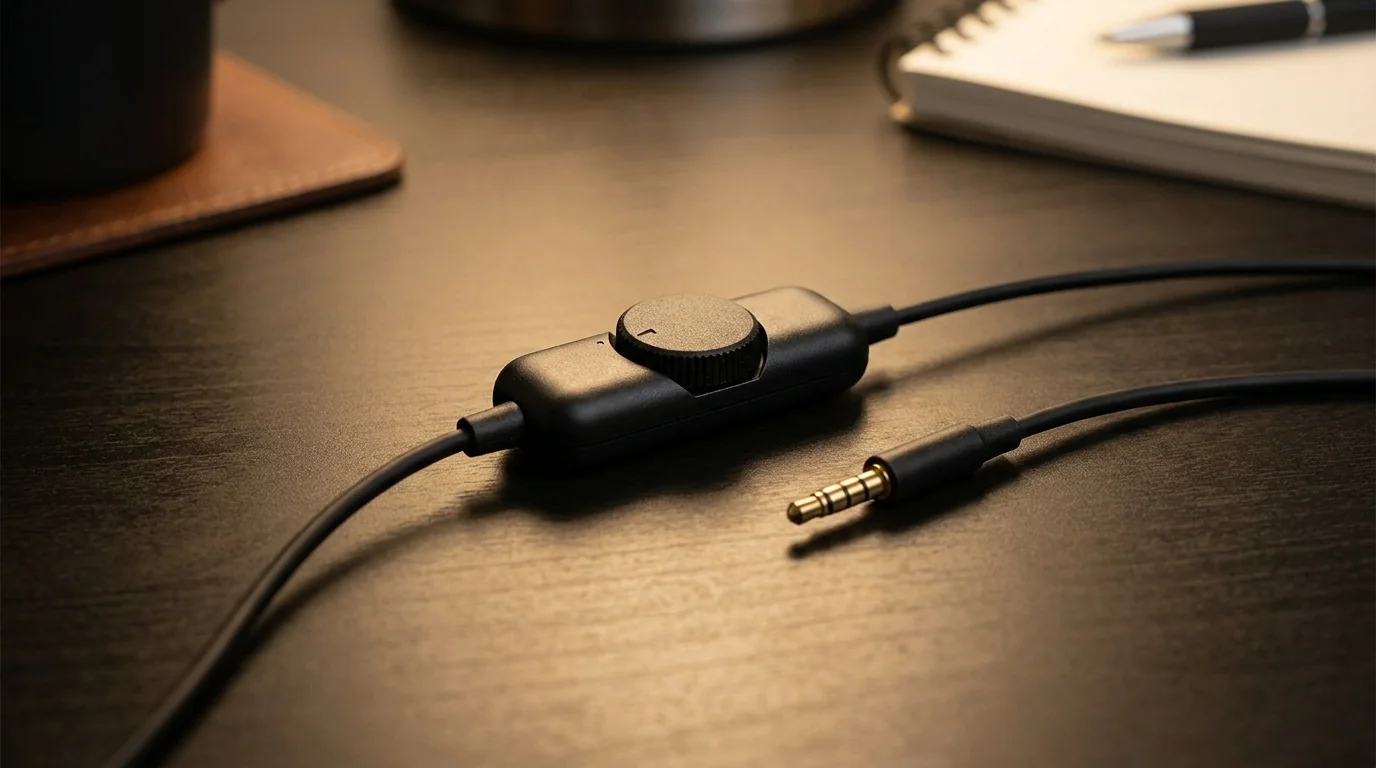

Самый распространённый и самый простой тип выносного регулятора — небольшой корпус, внутри которого стоит один сдвоенный потенциометр, и два разъёма 3,5 мм jack: вход и выход. Пульт включается в разрыв сигнальной цепи: источник звука → пульт → усилитель или активная акустика. Никакого питания устройству не требуется, активных компонентов внутри нет — это чисто пассивный аттенюатор, который только ослабляет сигнал, но не усиливает его.

Работает пульт по схеме делителя напряжения. Сигнал подаётся на крайние выводы потенциометра, а снимается с подвижного контакта — движка. При повороте ручки движок перемещается по резистивной дорожке, и напряжение на выходе плавно меняется от нуля до уровня входного сигнала. В стереофоническом пульте используется сдвоенный потенциометр: две секции на общей оси регулируют левый и правый канал одновременно, поэтому баланс каналов при повороте сохраняется.

При выборе пульта важны три параметра. Первый — сопротивление резистивной дорожки. Типовой диапазон — от 10 до 100 кОм; для большинства линейных входов безопасным считается номинал 10–50 кОм. Правило согласования простое: сопротивление потенциометра должно быть заметно ниже входного сопротивления нагрузки и заметно выше выходного сопротивления источника. Второй параметр — характеристика регулировки. Для громкости предпочтительна логарифмическая характеристика: при линейной заметное изменение громкости сосредотачивается в начале хода ручки, и точная установка уровня становится неудобной. Третий — согласование каналов. У дешёвых потенциометров на малой громкости каналы расходятся на 2–4 дБ, и баланс «уводит» в одну сторону.

Ограничения у пульта 3,5 мм принципиальные. Он рассчитан только на слаботочный сигнал: линейный выход или наушниковый тракт. В разрыв акустической линии такой пульт ставить нельзя — мощность сигнала сожжёт резистивную дорожку. Кроме того, любой пассивный аттенюатор повышает выходное сопротивление тракта: цепочка «пульт → усилитель с высоким входным сопротивлением» работает без последствий, а вот «пульт → длинный кабель → низкоомная нагрузка» уже может дать завал высоких частот и фон.

Типовые сценарии применения: настольная акустика, у которой штатная ручка находится на задней панели, наушники, подключённые к стационарному усилителю, и любые ситуации, когда усилитель стоит под столом или в нише, а громкость приходится менять часто. Пульт в этом случае просто лежит на столешнице, и кабель от него до источника не должен быть длиннее 1–1,5 м, чтобы не собирать наводки.

Отдельного внимания заслуживает качество кабеля пульта. Дешёвые модели комплектуются проводом без экрана или с редкой оплёткой: рядом с сетевыми адаптерами и USB-хабами такой пульт начинает фонить. Признак качественного исполнения — экранированный кабель с подключением экрана к корпусу разъёма хотя бы с одной стороны и массивный корпус, который не скользит по столу при вращении ручки. Если пульт приобретается для тракта с заметным усилением, имеет смысл проверить его на фон до покупки: подключить, выкрутить громкость источника на максимум и послушать паузу.

Настенный регулятор — многокомнатное аудио и 100V линии

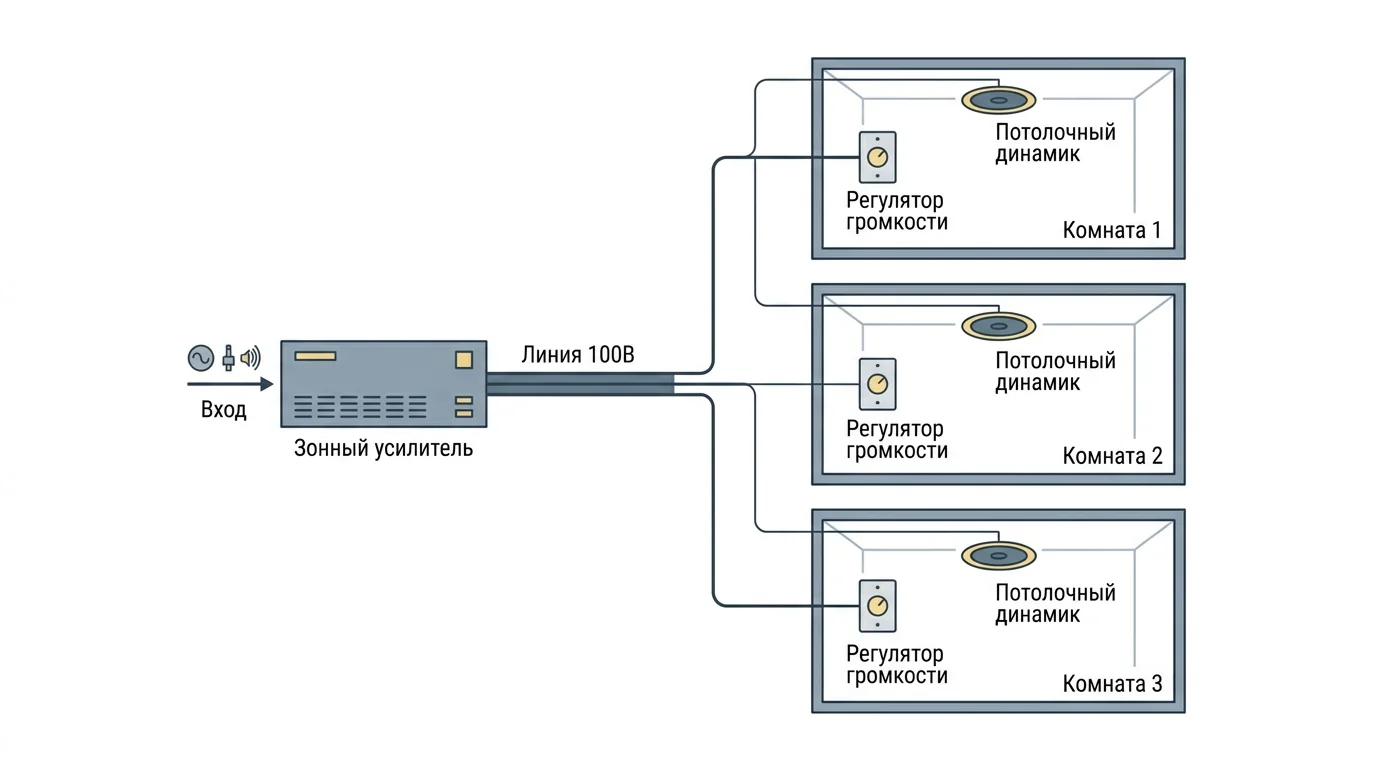

Настенный регулятор — устройство другого класса. Он применяется в многокомнатных аудиосистемах (мультирум) и трансляционных системах оповещения, где звук распределяется не линейным сигналом, а по высоковольтной 100V линии. Зональный усилитель подаёт в линию напряжение 100 В (в части систем — 70 В), а каждый громкоговоритель подключается к линии через собственный согласующий трансформатор с отводами мощности.

Зачем нужна 100V линия? При одинаковой передаваемой мощности ток в линии в десятки раз меньше, чем в низкоомной цепи 4–8 Ом. Отсюда четыре практических следствия: кабель можно использовать тонкий, сечением 0,75–1,5 мм²; трассы длиной в десятки метров обходятся без заметных потерь; к одной линии параллельно подключается много громкоговорителей; и главное — в каждой комнате громкость регулируется индивидуально, настенным регулятором.

Настенный регулятор монтируется в стандартный подрозетник, как выключатель, и включается в разрыв линии между зональным усилителем и громкоговорителями своей комнаты. Внутри большинства моделей стоит ступенчатый трансформаторный аттенюатор: согласующий трансформатор с несколькими отводами обмотки и галетный переключатель, который выбирает один из отводов. Каждому отводу соответствует фиксированное ослабление, например 0 / −6 / −12 / −18 / −24 дБ, плюс положение «выключено». Ступенчатая схема надёжнее плавной: в ней нет скользящего контакта, подверженного износу и загрязнению, а уровень громкости не «плывёт» со временем. Плавные настенные регуляторы на мощных потенциометрах существуют, но в 100V линиях применяются реже.

При выборе настенного регулятора критичны два параметра. Первый — допустимая мощность: регулятор должен выдерживать суммарную мощность громкоговорителей своей зоны с запасом не менее 20 %. Если в комнате установлены динамики на 20 Вт, берите модель на 25–30 Вт. Второй — число ступеней ослабления: для фоновой музыки достаточно 3–4 ступеней, для помещения, где уровень часто меняют от фонового до громкого, лучше 5–6 ступеней с равномерным шагом.

Монтаж настенного регулятора выполняется на этапе прокладки кабельных трасс: от зонального усилителя до каждого подрозетника ведётся акустический кабель, а от подрозетника — к громкоговорителям зоны. Соединения выполняются на клеммных колодках регулятора, полярность линии соблюдается одинаково во всех зонах, чтобы фазировка динамиков была корректной.

USB-регулятор — громкость системного микшера ПК

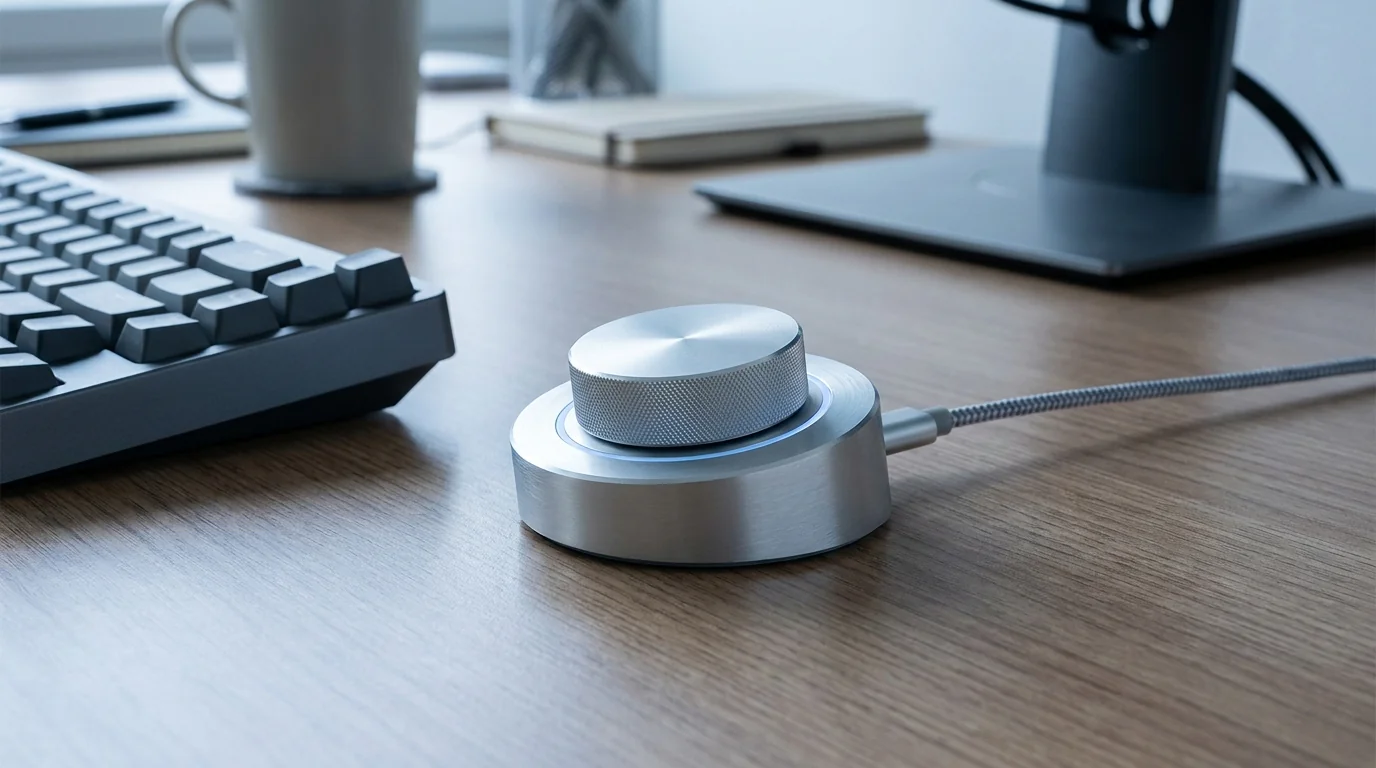

USB-регулятор — единственный цифровой тип в обзоре. Это не аттенюатор в сигнальном тракте, а устройство управления: контроллер класса USB HID с ручкой-энкодером, который посылает операционной системе команды на изменение громкости системного микшера. Аналоговый сигнал через регулятор не проходит вообще, поэтому на качество звука устройство не влияет никак — ни в лучшую, ни в худшую сторону. Это одновременно достоинство и ограничение: USB-регулятор работает только там, где есть программный микшер, то есть в Windows, macOS или Linux.

Форм-факторов несколько. Классика — увесистая «шайба» с одной ручкой, которая стоит на столе и не скользит при вращении. Распространены модели с кнопкой Mute на оси или на корпусе — быстрый способ полностью заглушить звук во время звонка. Отдельная категория — контроллеры с несколькими энкодерами и программируемыми клавишами для стриминга и работы со звуком в редакторах: они интегрируются с OBS, DAW и видеоконференциями. Существуют и модели со встроенным ЦАП: такое устройство работает как внешняя звуковая карта, а регулировка громкости выполняется уже на её аналоговом выходе.

Преимущества USB-регулятора очевидны для настольного сценария: громкость всегда под рукой, вращение плавное и точное, не нужно тянуться к колонкам или запоминать горячие клавиши. Многие модели запоминают последний уровень, а некоторые показывают его на встроенном индикаторе. Ограничения тоже понятны: устройство привязано к компьютеру, зависит от драйверов и поведения ОС, и после крупного обновления системы иногда требует перенастройки.

Выбирая USB-регулятор, обратите внимание на три вещи: тип ручки (энкодер без крайних положений удобнее для громкости, чем потенциометр с упором), устойчивость корпуса на столе и совместимость с вашей ОС — у части моделей драйверы выпускаются только под Windows.

RCA-регулятор на кабеле — между источником и усилителем

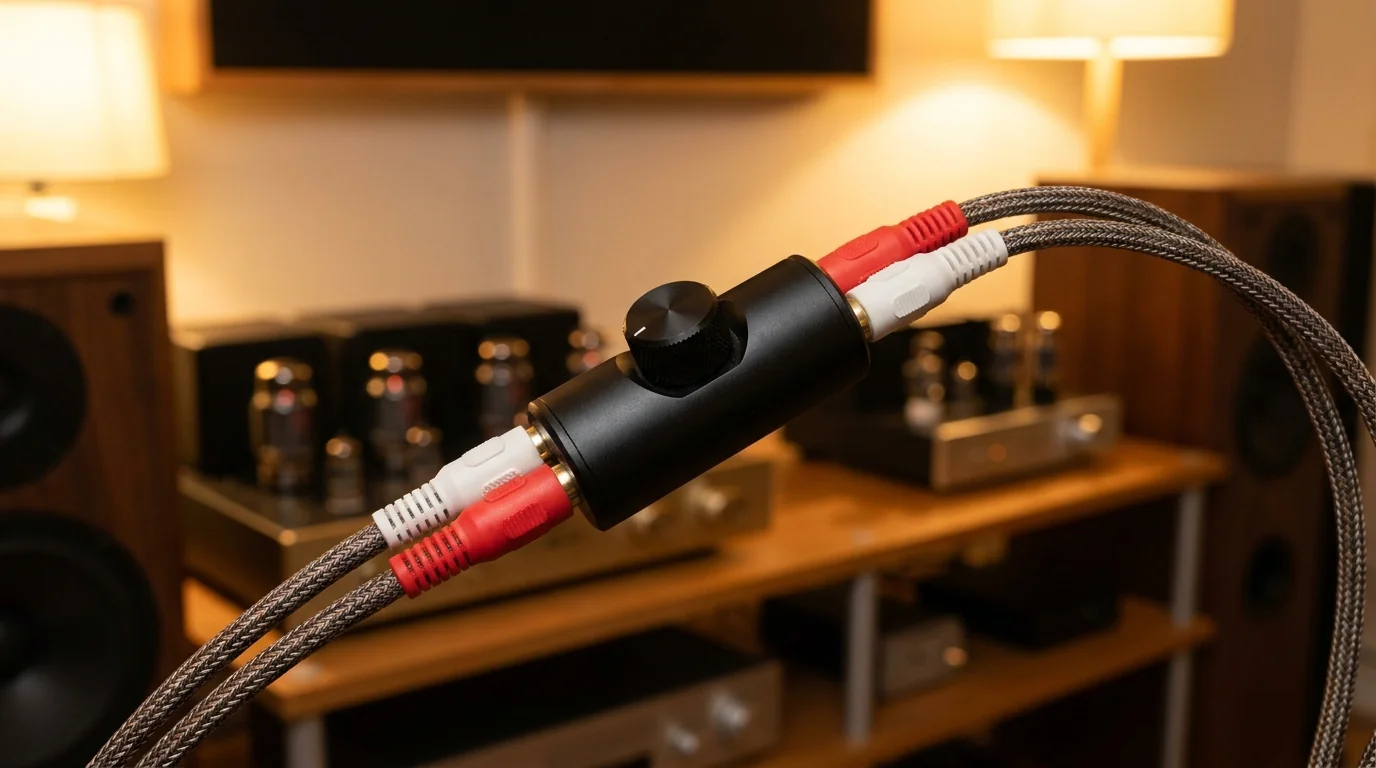

RCA-регулятор — пассивный аттенюатор, который включается в разрыв межблочного кабеля между источником сигнала и усилителем мощности. Классический сценарий применения — источник с фиксированным уровнем выхода, у которого собственной регулировки громкости нет: ЦАП в режиме фиксированного выхода, CD-транспорт, сетевой плеер. В такой цепочке аттенюатор выполняет роль пассивного предусилителя: источник подаёт полный уровень, регулятор его ослабляет, а усилитель мощности усиливает уже ослабленный сигнал.

Конструктивно это корпус со сдвоенным потенциометром, снабжённый либо гнёздами RCA, либо короткими отрезками кабеля с разъёмами-«тюльпанами». Коммутация элементарна: источник → межблочный кабель → регулятор → межблочный кабель → усилитель мощности. Ключевые параметры те же, что у пульта 3,5 мм: номинал потенциометра 10–50 кОм, логарифмическая характеристика, согласование каналов. Отличие — в классе исполнения: RCA-регуляторы часто строятся на качественных потенциометрах (ALPS RK27, DACT, Noble) в металлических корпусах и по сути являются готовыми пассивными предусилителями для Hi-Fi тракта.

Главная практическая проблема при таком включении — длина кабеля и помехи. Небалансное соединение RCA чувствительно к длине трассы: чем длиннее кабель, тем больше площадь, собирающая наводки от силовых проводов, и тем сильнее влияние собственной ёмкости кабеля, которая вместе с выходным сопротивлением источника образует фильтр нижних частот. На трассах длиннее 3–5 м возможен различимый на слух спад высоких частот и рост фона.

Из этого следуют три правила монтажа. Первое: если источник и усилитель стоят рядом, достаточно регулятора с короткими патч-кабелями 0,1–0,3 м. Второе: если без длинной трассы не обойтись, размещайте аттенюатор ближе к усилителю мощности. Участок от источника до регулятора проходит с полным уровнем сигнала и лучше противостоит наводкам, а после регулятора сигнал уже ослаблен и уязвим — значит, кабель после регулятора должен быть минимальной длины. Третье: используйте кабели с плотной экранирующей оплёткой и подключайте экран к сигнальной земле на стороне источника, чтобы не создавать земляную петлю.

Сравнительная таблица типов

Все четыре типа решают одну задачу — изменение громкости, — но делают это в разных участках тракта и с разными сигналами. Сводное сравнение приведено в таблице.

Логика выбора по таблице прямая. Для настольного сценария с наушниками или активной акустикой достаточно пульта 3,5 мм. Для многокомнатного аудио с зональным усилителем — настенного регулятора под мощность зоны. Для работы за компьютером — USB-модели с удобной ручкой. Для Hi-Fi тракта с источником без регулировки — RCA-аттенюатора на качественном потенциометре, размещённого ближе к усилителю мощности.

Заключение

Проводные регуляторы громкости закрывают четыре принципиально разных сценария. Пассивный пульт 3,5 мм — самый простой способ вынести регулировку под руку для настольной акустики и наушников; внутри него только потенциометр, поэтому критичны его номинал и характеристика. Настенный регулятор — элемент 100V линии многокомнатного аудио: трансформаторный аттенюатор в подрозетнике, подбираемый по мощности зоны. USB-регулятор — цифровой пульт для системного микшера ПК, не затрагивающий аналоговый тракт. RCA-аттенюатор на кабеле — решение для источников с фиксированным выходом, где важны класс потенциометра, длина межблочных кабелей и правильное размещение относительно усилителя мощности.

Общее правило для всех пассивных типов: регулятор должен быть согласован с источником и нагрузкой по сопротивлению, а кабель после него — максимально коротким и экранированным. Если нужен регулятор для тракта с усилителем мощности — от пассивного аттенюатора до релейного регулятора с дистанционным управлением, — подберите модель в каталоге regulator-gromkosti.ru.
