Пассивный предусилитель — это блок, который выбирает источник и меняет уровень сигнала, не усиливая его: в тракте нет ни транзистора, ни лампы, ни операционного усилителя. Регулятор громкости — это управляемый аттенюатор внутри такого блока, который и выполняет вторую задачу. Разница принципиальна: предусилитель отвечает за выбор входа, регулятор громкости — за уровень. В большинстве современных систем активное усиление в предусилителе не нужно вовсе, и именно поэтому связка «селектор входов + релейный аттенюатор» вытесняет активные предусилители в Hi-Fi трактах.
Главное
- Предусилитель делает три вещи: выбирает источник, задаёт уровень и (в активном варианте) добавляет усиление. Третья функция нужна далеко не всегда.
- Современный ЦАП или стример выдаёт 2 В RMS и более — этого достаточно, чтобы раскачать большинство усилителей мощности до полной мощности; усиление в предусилителе только добавляет шум и искажения.
- Пассивный блок = селектор входов + аттенюатор. Релейный регулятор громкости (РГН) — это и есть аттенюатор такого блока.
- Две технологии аттенюатора: резистивная (потенциометр, ступенчатый, лестничный) и магнитная (трансформаторный TVC, автотрансформаторный AVC). Магнитная трансформирует импеданс, резистивная — только делит напряжение.
- Пассив не универсален: он плохо работает при слишком низком выходе источника, при выходе ЦАП 10 В RMS и на длинных ёмкостных кабелях.
- Практический критерий выбора: источник ≥2 В, нормальная чувствительность усилителя, кабель короче пары метров — пассивный РГН будет прозрачнее активного предусилителя той же цены.
Содержание
Три функции предусилителя
Классический предусилитель выполняет три независимые задачи:
- Выбор источника — коммутация входов (CD, винил, тюнер, стример).
- Установка уровня прослушивания — аттенюатор, то есть собственно регулятор громкости.
- Добавление напряжения (gain) — активный каскад.
Третья функция сформировалась исторически: головка звукоснимателя и магнитная лента давали милливольты, и без усиления их нельзя было подать на усилитель мощности. Сегодня её выполняет фонокорректор или ЦАП, а линейные источники выдают уровень, которого достаточно для полной раскачки усилителя.
Инженерную арифметику хорошо сформулировал в 6moons Srajan Ebaen (цитируется по passivepreamp.com): источник даёт 2 В, для нужной громкости требуется 1 В. Активный предусилитель добавляет 8 и затем вычитает 9, чтобы получить единицу; пассивный просто вычитает 1. Каждый лишний каскад усиления, который потом всё равно ослабляется, — это дополнительный шум и искажения без всякой пользы.
Зачем усиление
Усиление в предусилителе нужно ровно в трёх случаях:
- Слабый источник. Звукосниматель с подвижным магнитом, головка магнитофона, некоторые MC-трансформаторы дают милливольты. Здесь усиление выполняет фонокорректор — и тогда в линейном тракте оно не требуется.
- Малочувствительный усилитель мощности. Некоторые ламповые однотактные усилители (2A3 SET и подобные) требуют не менее 1,5 В на входе для полной мощности; источник должен это обеспечить.
- Требуется согласование по уровню. Если источник выдаёт 0,3–0,5 В, а усилитель рассчитан на 2 В, пассивный аттенюатор только ослабит и без того слабый сигнал — понадобится активный каскад.
Во всех остальных случаях пассивный блок не «упрощает» тракт, а устраняет из него лишний активный элемент. Сигнал, покидающий ЦАП, доходит до усилителя тем же, только тише — без собственного уровня шума и собственной гармонической окраски.
Что такое пассивный предусилитель

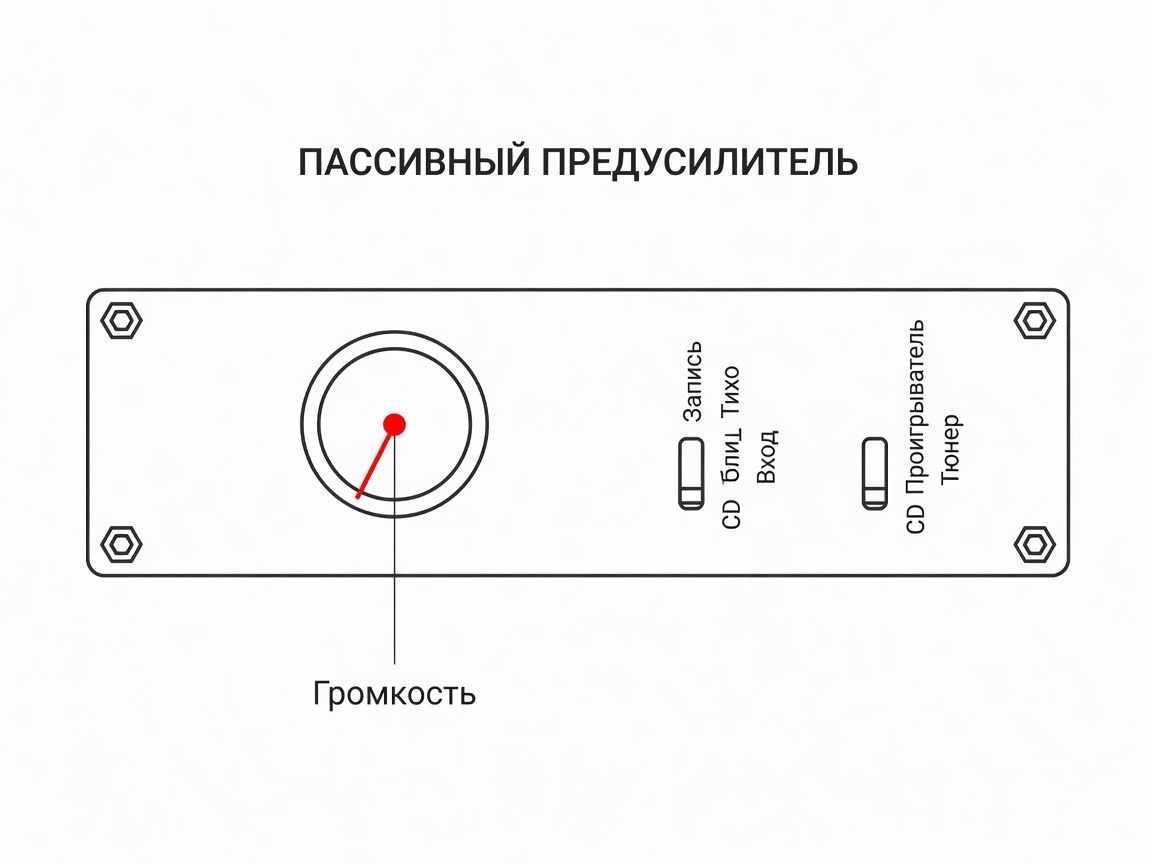

Пассивный предусилитель — управляющий блок, который коммутирует источники и ослабляет сигнал без активного усиления в звуковом тракте.
Обязательные узлы:
- селектор входов (в идеале релейный — см. Селектор входов для усилителя на реле);
- аттенюатор — регулятор громкости;
- корпус, разъёмы, провода — без активных компонентов в сигнальном пути.
Опционально добавляются балансный регулятор, тонкомпенсация и выключатель выходов.
Важно понимать: «пассивный предусилитель» — не одно устройство, а класс. Внутри него может стоять резистивный делитель, ступенчатый аттенюатор на реле, трансформатор или автотрансформатор. От этого зависят импеданс, полоса и требовательность к кабелю.
Резистивный аттенюатор
Три схемы резистивного делителя дают разный характер взаимодействия с источником и усилителем.
Потенциометр (переменный резистор). Прост и дёшев. Недостатки: износ резистивной дорожки, разбаланс каналов на малых уровнях, контактный шум движка. Ресурс 10–50 тыс. циклов.

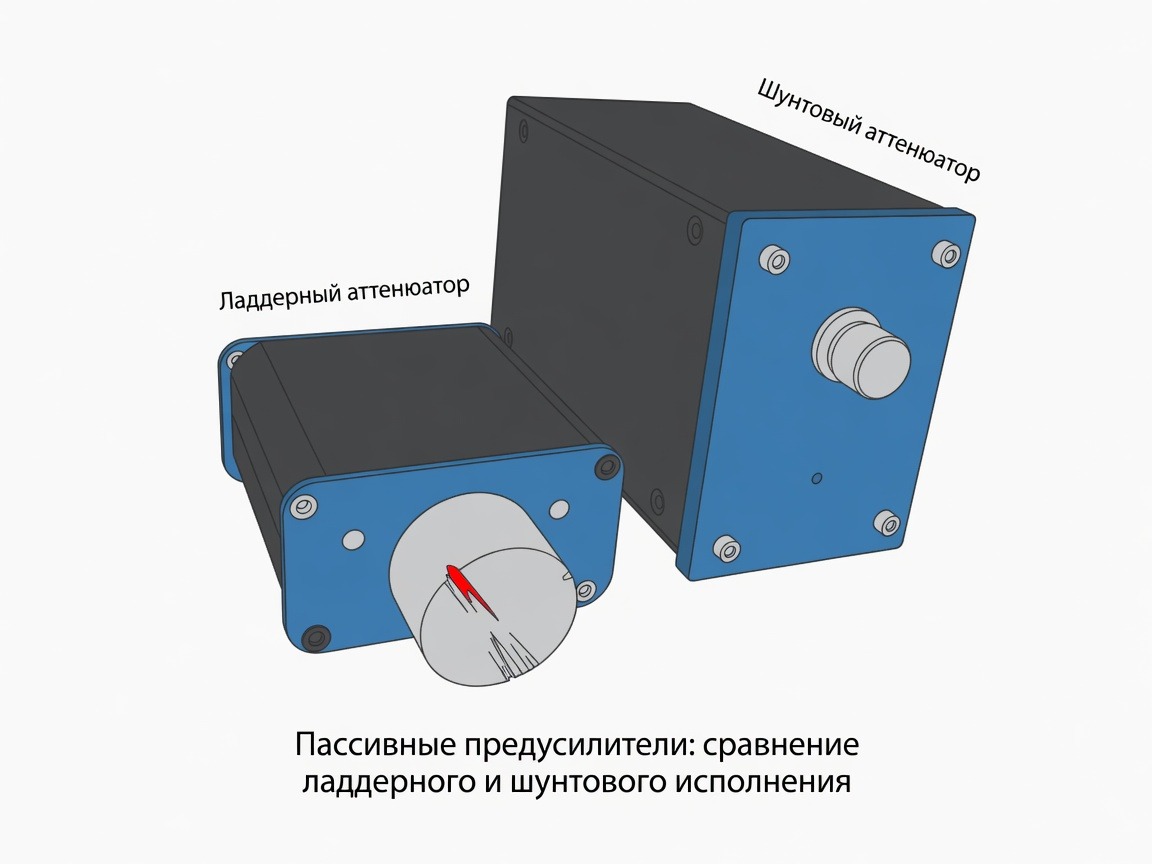

Ступенчатый аттенюатор (switched stepped). Фиксированные резисторы и переключатель. Две разновидности:

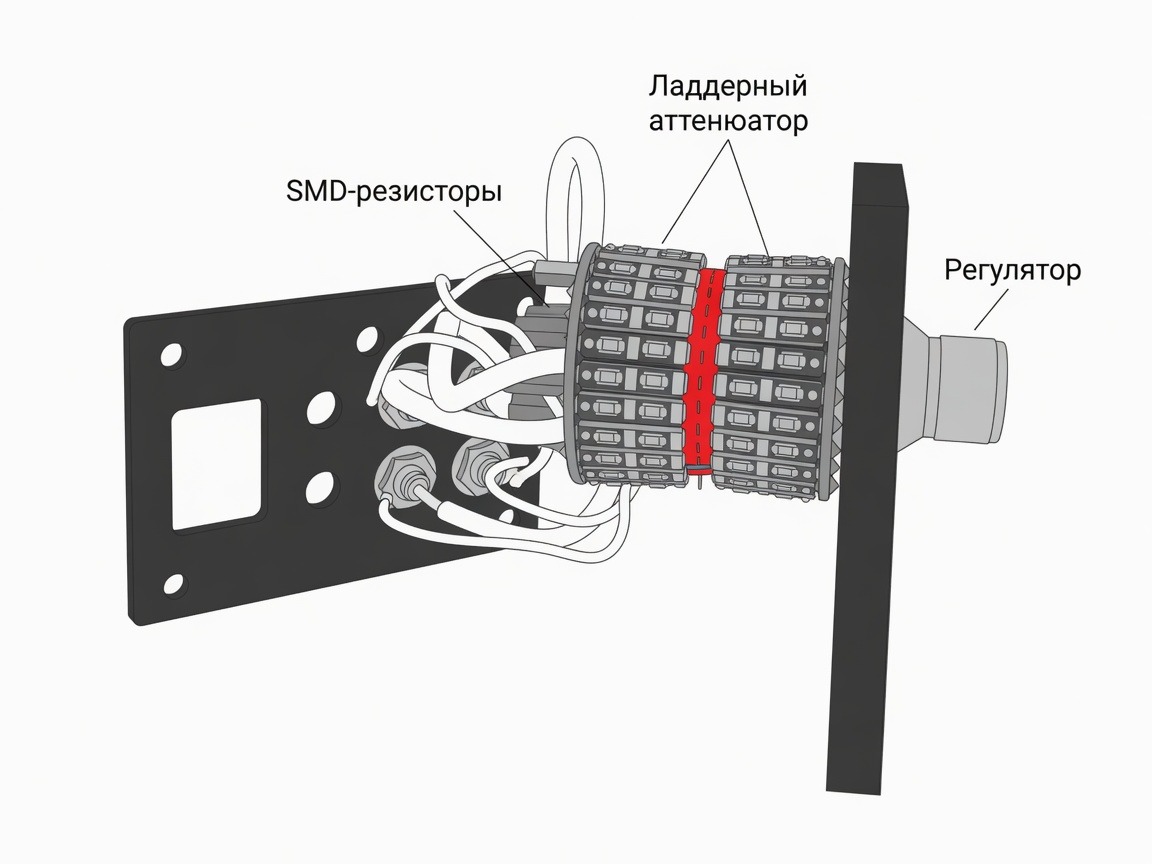

- Лестничный (ladder) — цепочка последовательных резисторов через вход, переключатель подключает выход к нужному отводу. Резисторов вдвое меньше, чем в параллельной схеме; аналог потенциометра.

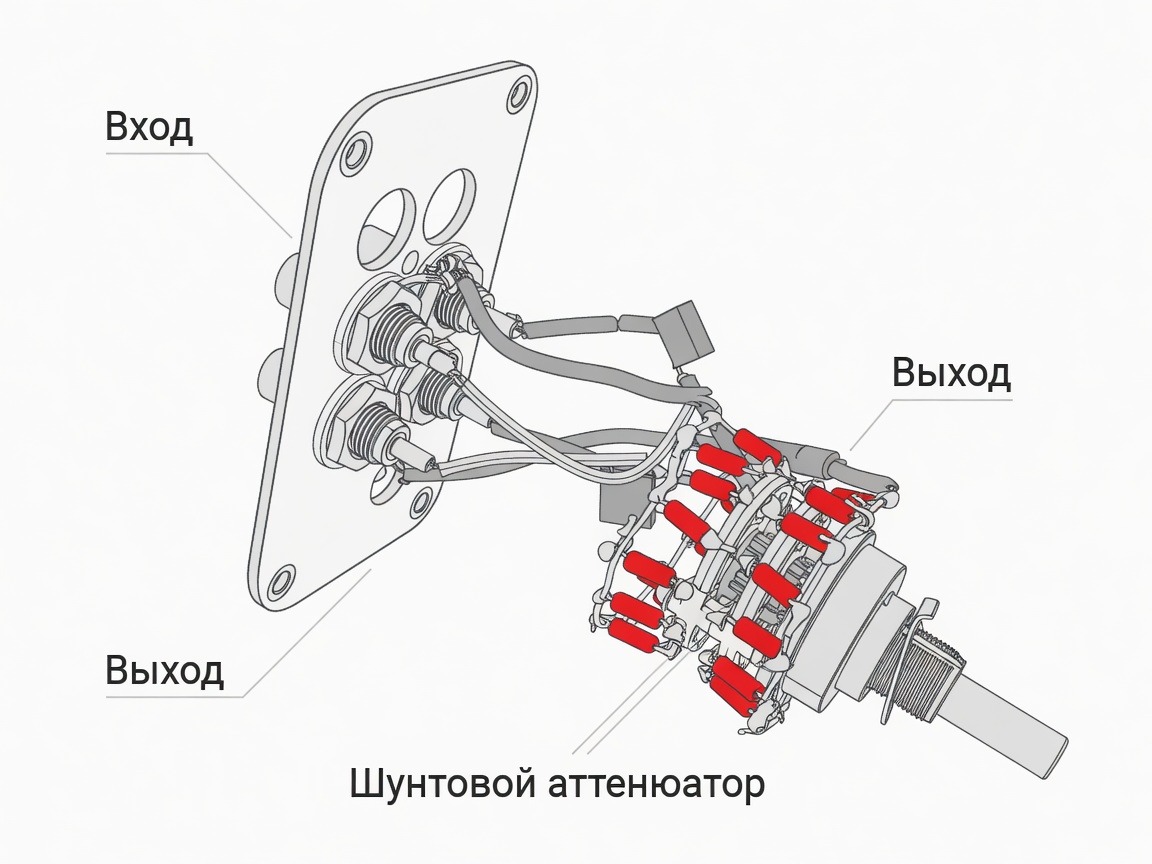

- Параллельный (shunt/parallel switched) — на каждое положение свои два резистора (последовательный и шунтирующий). В цепи одновременно меньше паяных соединений, каждую ступень можно подстроить независимо.
Особенность лестничной схемы. В любой момент в цепи каждого канала находятся только два резистора, остальные «холодные». Это даёт неожиданный эффект: тонкоплёночный SMD-ладдер в сравнительном тесте TNT-Audio требовал прогрева даже после часа простоя — темперирование всех номиналов сразу недостижимо. Шунтовая схема, где последовательный резистор всегда в цепи, прогревается и стабилизируется легче.
Выбор резисторов. В том же тесте сравнивались два аттенюатора по 10 кОм с одним входом и одним выходом:
| Схема | Резисторы | Что показал тест |
|---|---|---|
| Лестничный (ladder), SMD | Тонкоплёночные E192, 0,1 %, 25 ppm | Хороший верх и низ, телесность инструментов, темп; но требуется прогрев, после часа простоя звучит хуже |
| Шунтовой (shunt) | Vishay bulk foil RCK RS92N, 0,1 %, 2 ppm (последовательный) | Исключительная детальность, динамика, низкий шум 1/f; лучше для оркестра и больших составов; лёгкий дефицит веса в верхней середине |
Автор теста оставил в системе шунтовой аттенюатор с резистором Vishay foil. Практический вывод: тип резистора влияет не меньше, чем схема, а SMD-резисторы выигрывают по паразитной индуктивности (нет спиральной намотки и выводов) — отсюда хорошая передача ВЧ.
Магнитный аттенюатор
Магнитный регулятор (TVC — трансформаторный, AVC — автотрансформаторный) меняет уровень не делением напряжения, а отводом от обмотки.
Ключевое отличие — трансформация импеданса. По данным passivepreamp.com: на уровне около −20 дБ выходное сопротивление, которое видит усилитель, составляет примерно 1/100 выходного сопротивления источника плюс сопротивление меди обмотки (около 70 Ом у автотрансформаторов Slagle). Одновременно входное сопротивление, которое видит источник, растёт примерно до 100-кратного входного сопротивления усилителя; на нормальных уровнях это более 1 МОм. У резистивного делителя поведение обратное — при ослаблении импеданс «плывёт».
Полоса автотрансформатора: при неравномерности ±0,1 дБ — 20 Гц…40 кГц (зависит от импедансов источника и нагрузки), при ±2 дБ с низкоомным источником — примерно 10 Гц…80 кГц. Хороший TVC, для сравнения, даёт 10 Гц…40 кГц.
Именно поэтому автотрансформатор может «лечить» рассогласование, которое портит звук резистивному делителю, — и именно поэтому AVC дороже и требует согласования обмоток под конкретную систему.
Где пассив не работает
Пассивный блок не универсален. Три ситуации требуют проверки до покупки.
| Ситуация | Что происходит | Что делать |
|---|---|---|
| Выход источника слишком низкий | Усилитель не выходит на полную мощность; для 2A3 SET нужно ≥1,5 В | Добавить активный каскад или фонокорректор с запасом |
| Выход источника слишком высокий (ЦАП 10 В RMS) | Работа на предельном ослаблении, падение отношения сигнал/шум | Делитель на входе, аттенюатор с большим диапазоном, согласующий каскад |
| Длинные ёмкостные межблочники | Спад ВЧ из-за взаимодействия выходного импеданса и ёмкости кабеля | Кабель <100 пФ/м, короткая длина, буфер после аттенюатора |
Типовые ориентиры: RCA-кабель до 1–2 м — нормально; 5–10 м стандартного потребительского кабеля — уже риск.

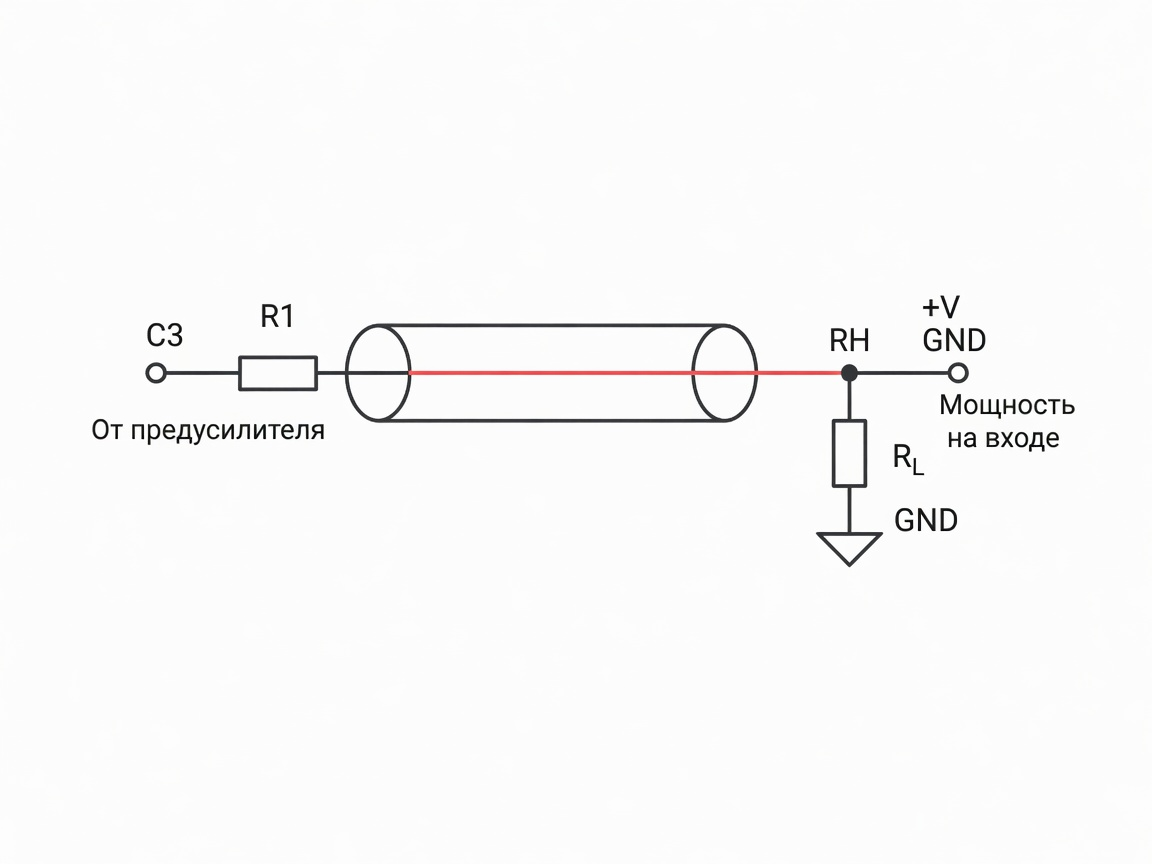

Практическое правило: если после подключения пассивного блока пропал бас или верх, дело почти всегда не в «пассивности», а в рассогласовании импедансов — выходного сопротивления аттенюатора, ёмкости кабеля и входного сопротивления усилителя.
Где здесь РГН

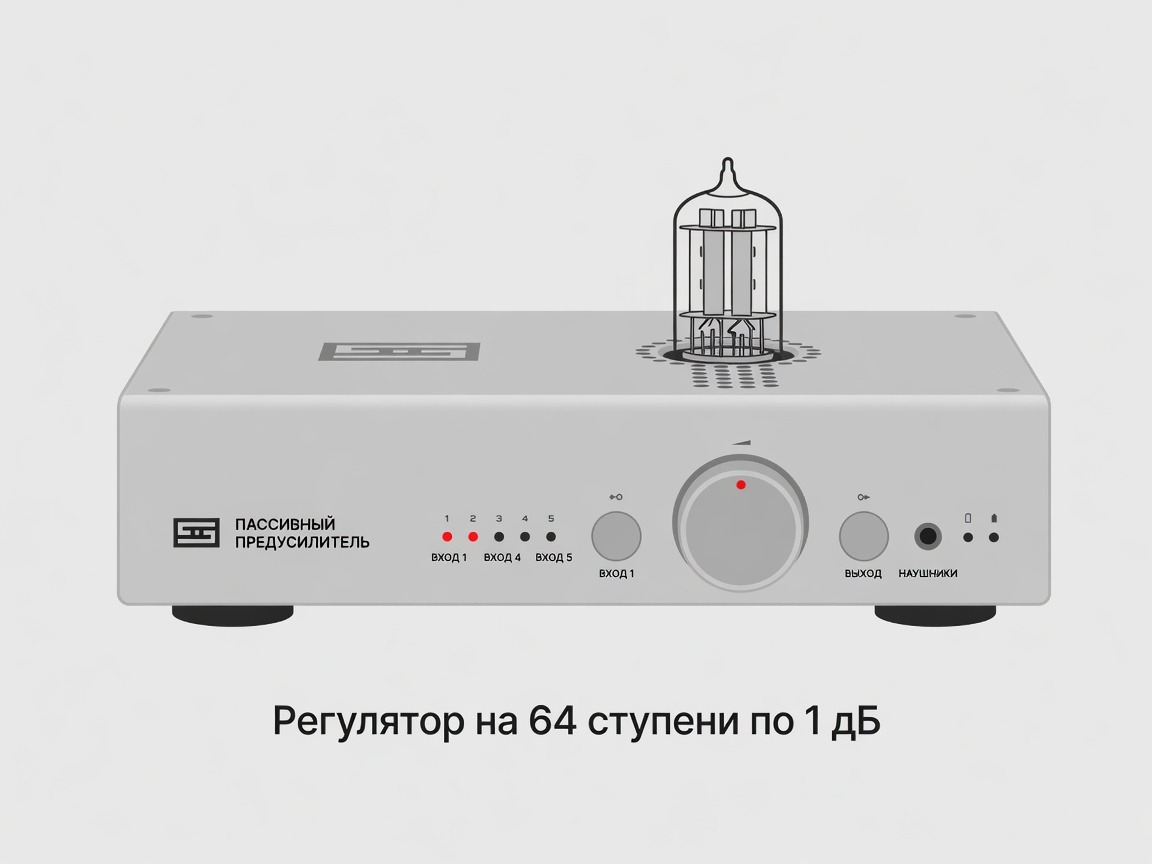

Релейный регулятор громкости (РГН) по схеме А. Никитина — это пассивный лестничный аттенюатор на прецизионных резисторах и малошумящих реле. Он выполняет вторую функцию пассивного предусилителя и часто продаётся отдельным устройством или платой для встраивания. Характеристики линейки regulator-gromkosti.ru:
| Параметр | Значение |
|---|---|
| Схема | Лестничный аттенюатор на реле (ladder) |
| Ступени | 64 × 1 дБ |
| Входной импеданс | Фиксированный, 10 кОм |
| Резисторы | Прецизионные, допуск 0,1 %, ряд E96 |
| Реле | Малошумящие Takamisawa / Omron / Panasonic |
| Управление | Энкодер + ИК-пульт |
| Роль в тракте | Пассивный предусилитель (аттенюатор), без усиления |
Фиксированный входной импеданс 10 кОм — принципиальное свойство лестничной схемы. Он не «плывёт» при изменении громкости, поэтому режим работы источника не меняется от положения регулятора. Именно это отличает лестничный РГН от простого потенциометра и от последовательного делителя.
Ресурс реле (100–500 млн срабатываний) на несколько порядков превышает ресурс потенциометра (10–50 тыс. циклов). Симметрия каналов обеспечивается точностью резисторов, а не механическим совпадением секций сдвоенного переменного резистора.
Чтобы получить полный пассивный предусилитель, к РГН добавляют релейный селектор входов. Порядок каскадов: источник → селектор входов → РГН → усилитель мощности.
Сравнительная таблица
| Критерий | Активный предусилитель | Пассивный РГН (резистивный) | Автотрансформаторный (AVC/TVC) |
|---|---|---|---|
| Усиление | Есть | Нет | Нет (только понижение, в некоторых моделях +3 дБ) |
| Шум и искажения | Вносит свои | Не вносит (кроме резисторов) | Вносит минимально (обмотка, сердечник) |
| Входной импеданс | Задаётся каскадом | Фиксированный (лестница) | Растёт при ослаблении, >1 МОм |
| Выходной импеданс | Низкий, стабильный | Меняется с ослаблением | Низкий: ~1/100 источника + медь обмотки |
| Требования к кабелю | Низкие | Средние (ёмкость <100 пФ/м) | Низкие |
| Слабый источник | Компенсирует | Не компенсирует | Не компенсирует |
| Нужен прогрев | Минимальный | У лестничной схемы заметный | Минимальный |
| Цена | Высокая (качественные каскады) | Средняя | Высокая |
Частые вопросы
Нужен ли предусилитель, если у ЦАП есть регулятор громкости?
Если источник один, а встроенный регулятор ЦАП качественный — предусилитель не нужен. Если источников несколько, нужен селектор; если встроенный регулятор ЦАП реализован в цифровом домене, он теряет разрядность на малых уровнях, и внешний аналоговый аттенюатор предпочтительнее.
Пассивный предусилитель «съедает» динамику?
Хуже: он не съедает динамику, а показывает рассогласование. Если выходное сопротивление источника высокое, а входная ёмкость усилителя и кабеля велика, на верхних частотах появляется спад — он воспринимается как потеря «воздуха» и атаки.
Что лучше — лестничный или шунтовой аттенюатор?
Лестничный ближе к потенциометру по характеру регулировки и дешевле по числу резисторов и реле; шунтовой даёт меньше паяных соединений в цепи на каждой ступени и проще в подстройке номиналов. Оба варианта применяются в Hi-End.
Можно ли использовать РГН как полноценный предусилитель?
Как аттенюатор — да, он для этого и сделан. Но коммутацию входов он не выполняет: для нескольких источников нужен селектор входов.
Почему в РГН 64 ступени по 1 дБ, а не 20–30?
Шаг 1 дБ соответствует различимой разнице громкости; более крупный шаг (2–4 дБ) не позволяет точно выставить комфортный уровень. Суммарный диапазон 64 дБ перекрывает все бытовые сценарии.
Итоги
Предусилитель и регулятор громкости — не синонимы. Предусилитель коммутирует источники и при необходимости добавляет усиление; регулятор громкости только задаёт уровень.
- Современные источники выдают 2 В RMS и более — активное усиление в предусилителе чаще всего избыточно.
- Пассивный предусилитель = селектор входов + аттенюатор, без активных элементов в тракте.
- Резистивные аттенюаторы просты, но чувствительны к импедансам; магнитные трансформируют импеданс и требуют согласования.
- Релейный РГН Никитина — пассивный лестничный аттенюатор на 64 ступени по 1 дБ с фиксированным входом 10 кОм и ресурсом реле 100–500 млн срабатываний.
- Пассив не подходит при слабом источнике, при выходе 10 В RMS и на длинных ёмкостных кабелях.
- Проверьте три параметра: выход источника ≥2 В, нормальная чувствительность усилителя, кабель короче 1–2 м.
Готовые релейные регуляторы громкости — в каталоге: Регуляторы для домашних УМЗЧ.
