Темброблок — регулируемый частотный фильтр, который меняет АЧХ тракта в области низших и высших звуковых частот относительно опорной частоты 1 кГц. В усилителях он нужен, чтобы компенсировать нелинейность акустики и записей, а не «улучшить» звук. Все схемы делятся на два класса: пассивные (мост Баксандала без усиления) и активные (тот же мост в цепи обратной связи операционного усилителя). Выбор между ними — это выбор между затуханием 20 дБ без искажений и компенсацией затухания ценой искажений.

Главное

  • Пассивный темброблок не содержит активных элементов, но ослабляет средние частоты в 10–12 раз (около 20 дБ).
  • Активный темброблок строится на операционном усилителе (типовая микросхема — NE5532) и компенсирует затухание, но использует глубокую частотно-зависимую ООС, которая вносит дополнительные искажения.
  • Схема Баксандала (1952) — база обоих вариантов: мост из низкочастотного и высокочастотного звеньев первого порядка.
  • Диапазон регулировки задаётся отношением n = R1/R3. При n = 10 — ±14…18 дБ на 100 Гц и 10 кГц, при n = 2…3 — ±4…8 дБ.
  • Крутизна АЧХ: 6 дБ/окт теоретически для звена первого порядка, 4…5 дБ/окт практически.
  • Пассивная схема требует жёсткого согласования: Rвых источника ≪ R ≪ Rвх нагрузки.
  • Современная норма глубины регулировки — 8…10 дБ, поэтому дополнительный компенсирующий каскад часто не нужен.

Содержание


Что такое темброблок

Темброблок (частотный регулятор, tone control) — устройство для регулирования частотной характеристики аудиосигнала. Необходимость в нём возникла из особенностей самого тракта: транзисторные усилители имеют нелинейную характеристику в разных диапазонах — в области низших и высших частот коэффициент усиления ниже, чем в среднем диапазоне. Темброблок выравнивает АЧХ, но вносит потери в амплитуде, поэтому его часто дополняют усилительным каскадом для компенсации.

По сути это регулируемые RC-фильтры: уровень сигнала меняется на определённых частотах — как в области НЧ, так и в области ВЧ. Соответственно, по схемотехнике темброблоки делятся на пассивные и активные.

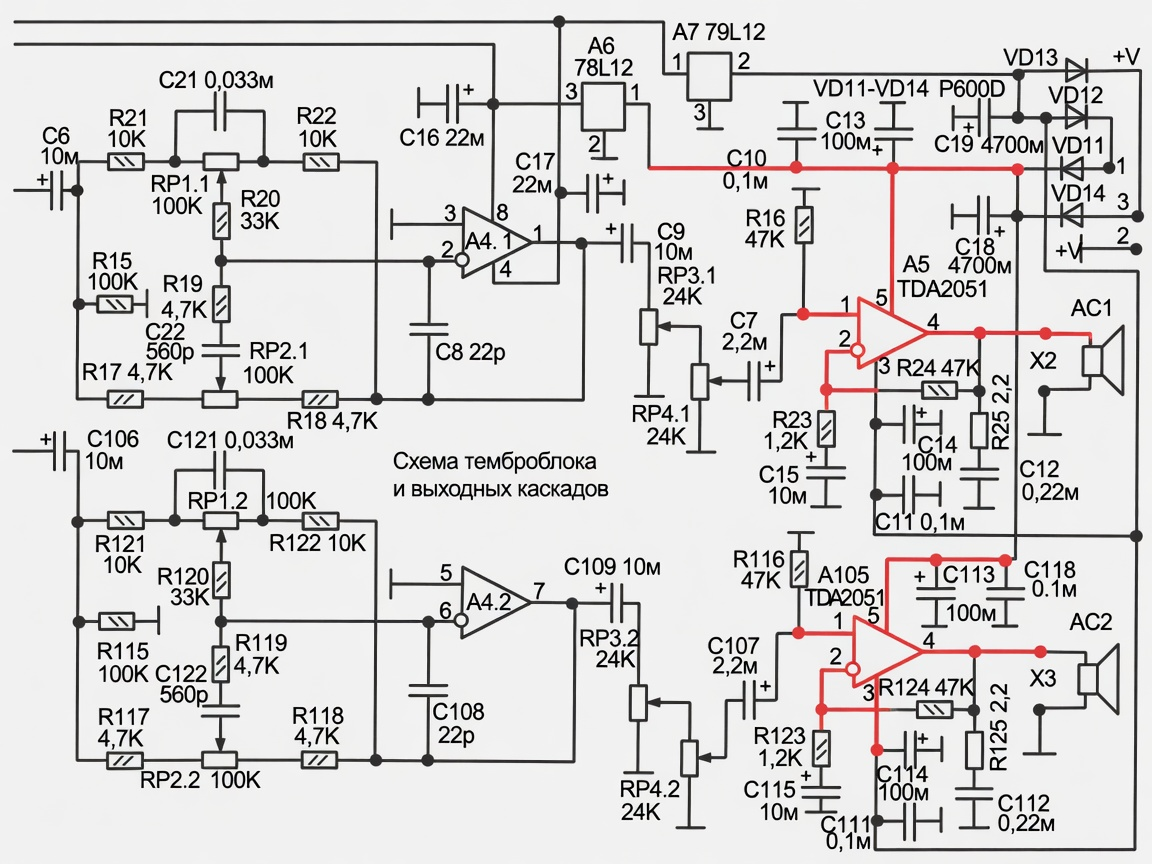

Схема темброблока и выходных каскадов в составе предварительного усилителя
Схема темброблока и выходных каскадов в составе предварительного усилителя. Источник: https://masterclassnitsa.ru/predvaritelnyj-usilitel-s-tembroblokom/

Мост Баксандала

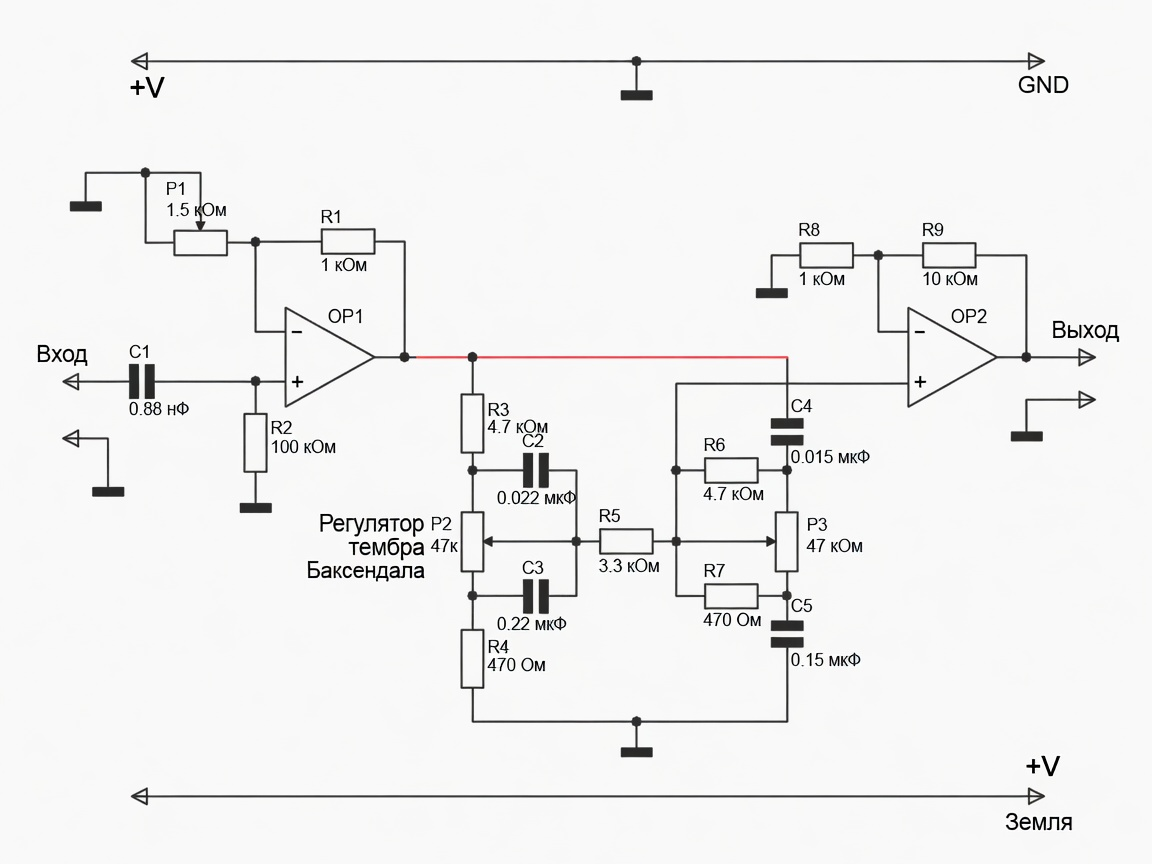

Пассивный регулятор тембра по схеме Баксандала
Пассивный регулятор тембра по схеме Баксандала. Источник: https://radiostorage.net/5179-samodelnyj-regulyator-tembra-s-psevdoobhodom-skhema-i-opisanie.html

Классический двухполосный регулятор тембра построен на мостовой схеме, разработанной английским инженером Баксандалом в 1952 году. Схема состоит из двух звеньев первого порядка, образующих мост:

  • низкочастотное звено — R1C1R3C2R2;
  • высокочастотное звено — C3R5C4R6R7.

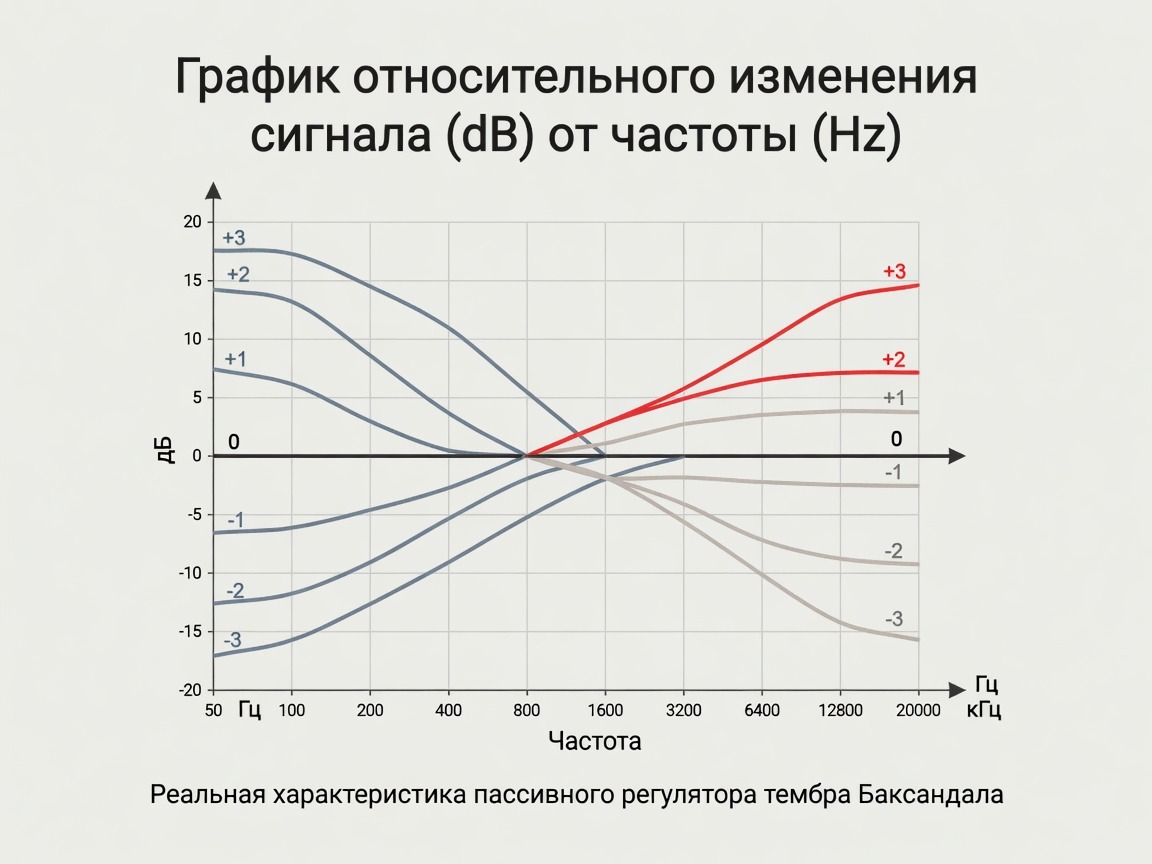

При регулировании фильтр Баксандала меняет только наклон АЧХ, не сдвигая частоты перегиба. Это важное свойство: пользователь изменяет степень подъёма или спада, а граничные частоты остаются стабильными, и коррекция ведёт себя предсказуемо.

Существует три схемных варианта:

  1. Базовый — применяется в радиоаппаратуре высокого класса, даёт симметричное регулирование подъёма и спада.
  2. Упрощённый — упрощённое ВЧ-звено; регулирование в области высших частот менее чёткое, выше влияние соседних каскадов. Был популярен в любительских усилителях конца 60-х — начала 70-х.
  3. Предельно упрощённый — отказ от симметричного регулирования; недостаток в том, что все характеристики взаимосвязаны.

Вторая группа регуляторов тембра строится не на мосте, а на частотно-зависимом делителе напряжения. Исторический пример — темброблок гитарных ламповых усилителей, «изюминка» которого в изменении частот перегиба АЧХ в процессе регулирования.

Регулятор высоких частот в большинстве схем — простейший фильтр первого порядка; регулятор низких частот устроен сложнее.

Пассивный темброблок

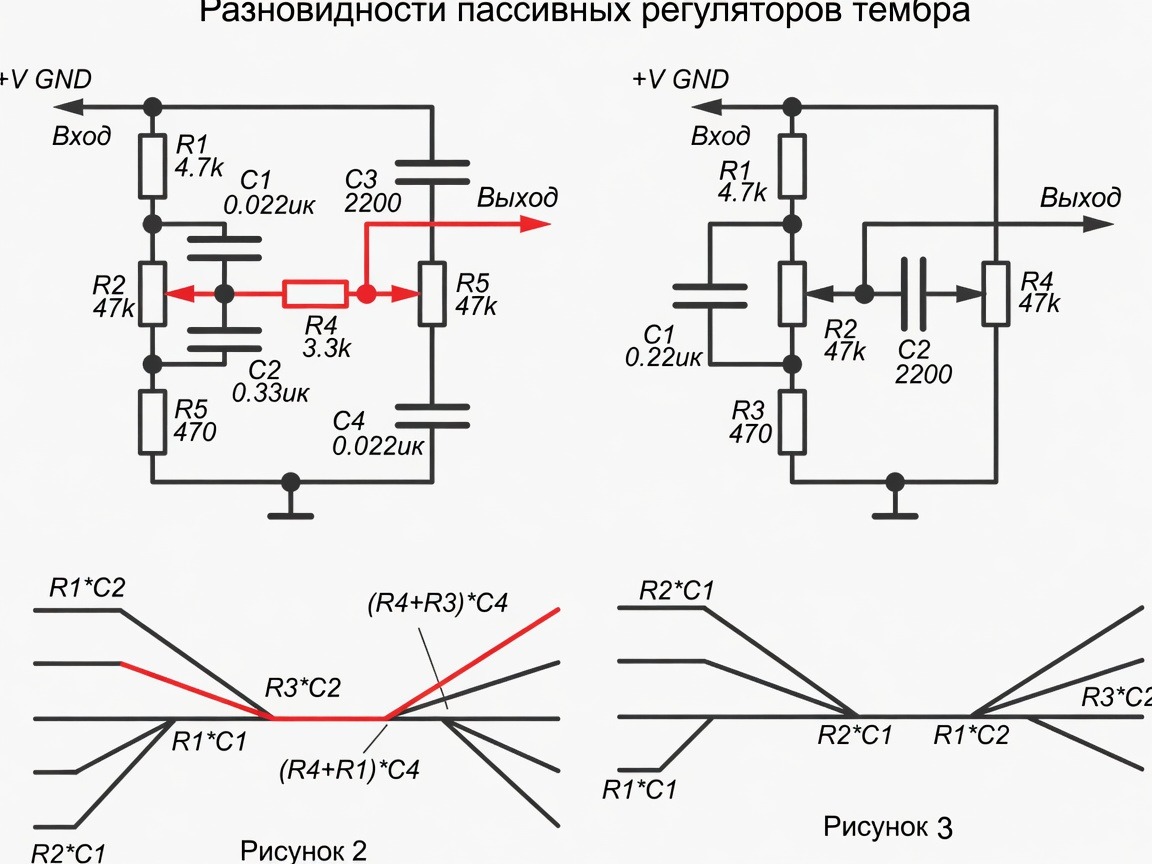

Разновидности пассивных регуляторов тембра
Разновидности пассивных регуляторов тембра. Источник: https://woroel.ru/tembroblok-opisanie-raschet/

Пассивная схема не содержит усилительных элементов — только резисторы и конденсаторы. Её достоинства:

  • минимальные вносимые искажения (нечему искажать);
  • простота и надёжность;
  • предсказуемое поведение при правильном согласовании.

Недостатки:

  • значительное затухание. Пассивная схема ослабляет сигнал в области средних частот в 10…12 раз, поэтому устанавливается обычно между предварительным и оконечным каскадами;
  • жёсткие требования к согласованию. Сопротивление переменного резистора R должно быть больше выходного сопротивления источника (Rc) и меньше входного сопротивления следующего каскада (Rн): Rc < R < Rн;
  • нужен запас усиления. При требуемой глубине ±20 дБ коэффициент передачи на 1 кГц не превышает 0,05 — это заставляет вводить в ламповый усилитель дополнительный каскад, а в транзисторный иногда два;
  • требуются переменные резисторы с экспоненциальной характеристикой (группа «В») для плавного регулирования при большом n.

Практический вывод: в высококачественной аппаратуре пассивные регуляторы предпочтительны именно потому, что не вносят искажений. При современной норме глубины регулировки 8…10 дБ дополнительные каскады усиления в большинстве случаев не нужны — затухание компенсируется запасом усиления основного тракта.

Активный темброблок

Активный вариант отличается наличием усилительного каскада — транзисторного или на операционном усилителе. Частотные характеристики рассчитываются так же, как для пассивного моста, но включённого в цепь обратной связи.

Достоинства:

  • компенсирует затухание, не требуя запаса усиления от основного тракта;
  • допускает большой диапазон регулировки (±20 дБ и более);
  • ослабляет требования к согласованию импедансов;
  • позволяет сделать буфер с низким выходным сопротивлением.

Недостаток — принципиальный: в активном темброблоке используется глубокая частотно-зависимая отрицательная обратная связь, и как следствие, в регулируемый сигнал вносятся большие дополнительные искажения. Именно поэтому в аппаратуре высокого класса активный темброблок применяют осторожно, ограничивая глубину регулировки.

Транзисторный вариант. К транзистору особых требований не предъявляется — подойдут КТ315Б…Г, КТ3102, КТ342 или импортный 2SC1815. При необходимости можно применить источник тока в другой полярности, сменив проводимость транзистора (p-n-p) и развернув полярность электролитических конденсаторов.

На NE5532

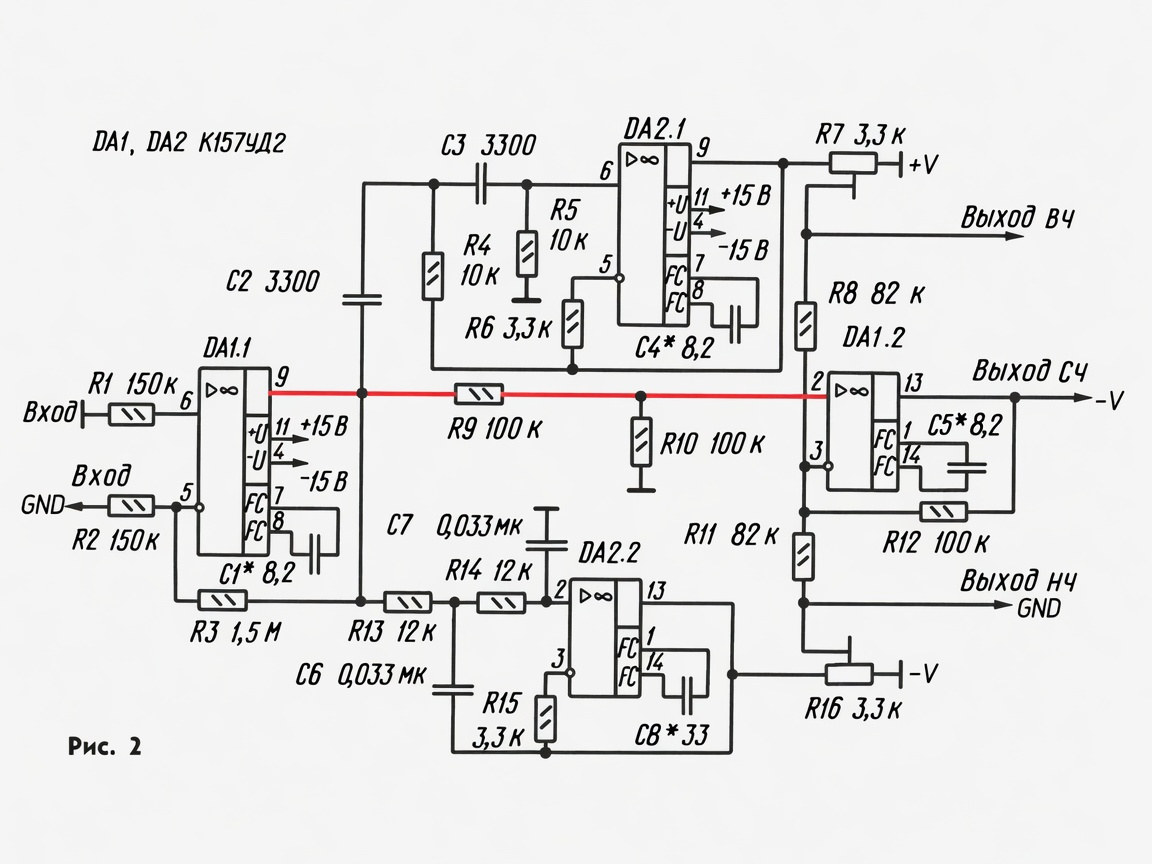

Упрощённый вариант схемы на операционном усилителе
Упрощённый вариант схемы на операционном усилителе. Источник: https://masterclassnitsa.ru/ne5532/

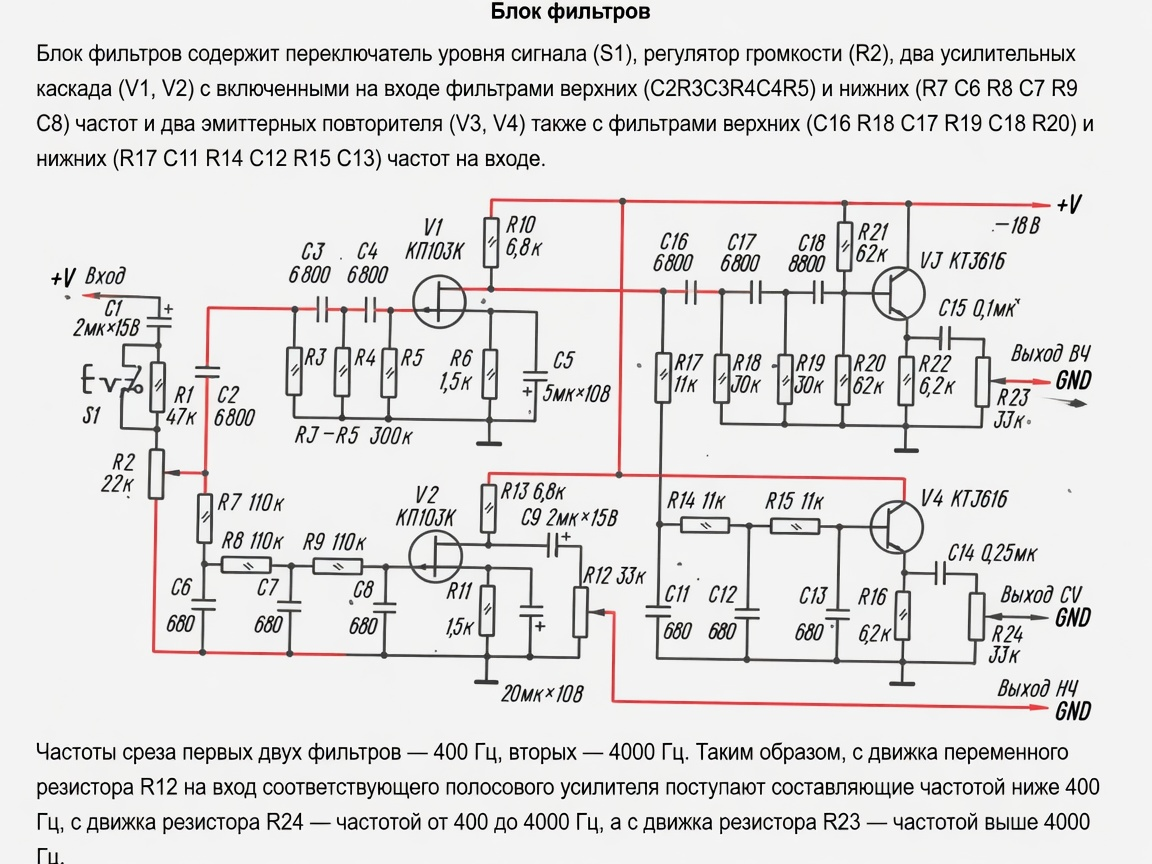

Монтаж и расположение элементов
Монтаж и расположение элементов. Источник: https://masterclassnitsa.ru/ne5532/

NE5532 — сдвоенный малошумящий операционный усилитель, ставший стандартом для аудиокаскадов: низкий уровень шума, достаточное быстродействие, доступность. На нём строится и активный темброблок, и полный предварительный усилитель с темброблоком.

Типовая топология активного темброблока на NE5532:

  • первый ОУ — буфер/масштабирующий каскад с нормированием уровня;
  • второй ОУ — собственно регулятор тембра, в цепи обратной связи которого стоит мост Баксандала с двумя сдвоенными переменными резисторами (НЧ и ВЧ);
  • питание — двуполярное (±9…±15 В), с развязкой по каждому плечу плёночными и электролитическими конденсаторами вблизи выводов питания.

Практические замечания:

  • НЧ- и ВЧ-звенья подключаются к разным ОУ или к одному в зависимости от требуемой глубины: во втором случае звенья взаимно влияют.
  • В металлоплёночных конденсаторах звеньев допуск важнее типа: разброс номинала в 5 % даёт заметное рассогласование каналов.
  • При питании от одного источника потребуется смещение средней точки и разделительные конденсаторы на входе/выходе.
  • Существуют готовые решения «предварительный усилитель с темброблоком на NE5532» с нормированной глубиной ±10…15 дБ — такой диапазон перекрывает большинство бытовых задач и не требует глубокой ООС.

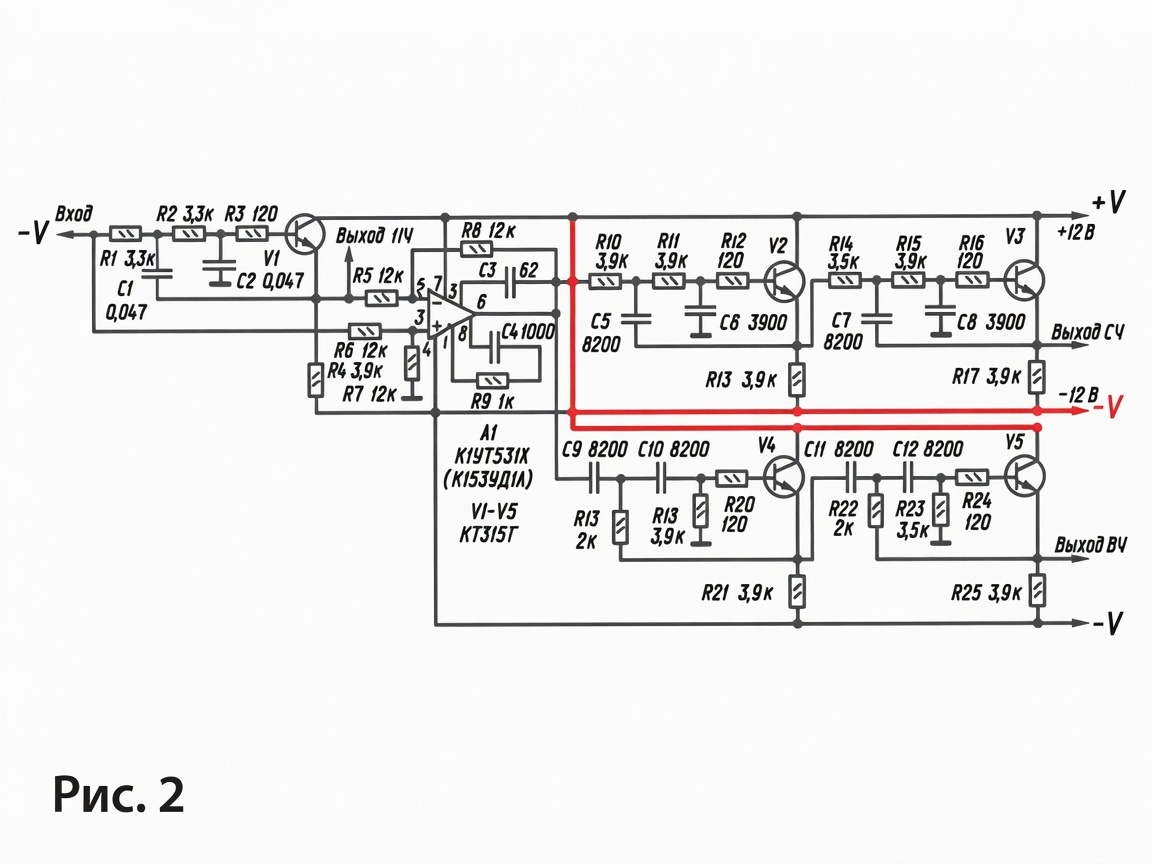

Схема предварительного усилителя с темброблоком на NE5532
Схема предварительного усилителя с темброблоком на NE5532. Источник: https://masterclassnitsa.ru/ne5532/

Расчёт номиналов

Для классической пассивной схемы моста Баксандала расчёт ведётся от сопротивления переменных резисторов R при выполнении условия Rc < R < Rн:

R1 = R4 = 0,1R
R3 = 0,01R
C3 = 0,1/R
C1 = 22 · C3
C2 = 220 · C3
C4 = 15 · C3

(C — мкФ, R — кОм.)

Рабочие зависимости:

Параметр Формула / значение Комментарий
Затухание на СЧ n = R1/R3 Определяет и глубину регулировки, и потери
Симметрия R1/R3 = C2/C1 = C4/C3 = R5/R6 = n; R2 = R7 = n·R1 Традиционный вариант Баксандала
Резистор R4 R4 = (0,3…1,2)·R1 Не принципиален; снижает взаимное влияние звеньев, сближает частоты перегиба в области ВЧ
Крутизна до 6 дБ/окт теоретически, 4…5 дБ/окт практически Ограничение — близкие частоты перегиба и влияние каскадов
Диапазон при n = 10 ±14…18 дБ на 100 Гц и 10 кГц Опорная частота 1 кГц
Диапазон при n = 2…3 ±4…8 дБ Допустимы линейные переменные резисторы (группа «А»)

Готовые инструменты. Для пассивных регуляторов тембра существует программа «Timbreblock 4.0.0.0» (Е. А. Москатов), позволяющая рассчитать номиналы под нужные частоты перегиба и глубину регулировки.

Сравнительная таблица

Параметр Пассивный темброблок Активный темброблок
Активные элементы Нет ОУ или транзистор
Вносимые искажения Минимальные Дополнительные (глубокая ООС)
Затухание на СЧ 10–12 раз (~20 дБ) Компенсируется усилением
Нужен запас усиления тракта Да Нет
Глубина регулировки ±14…18 дБ (n = 10) ±20 дБ и более
Требования к импедансам Жёсткие (Rc < R < Rн) Умеренные
Тип переменных резисторов Группа «В» (при n = 10) Любой
Сложность сборки Низкая Средняя (питание, разводка ОУ)
Применение Hi-Fi, Hi-End, аппаратура 1-го и высшего класса Бытовые усилители, аудиоцентры, активная коррекция записей

Псевдообход

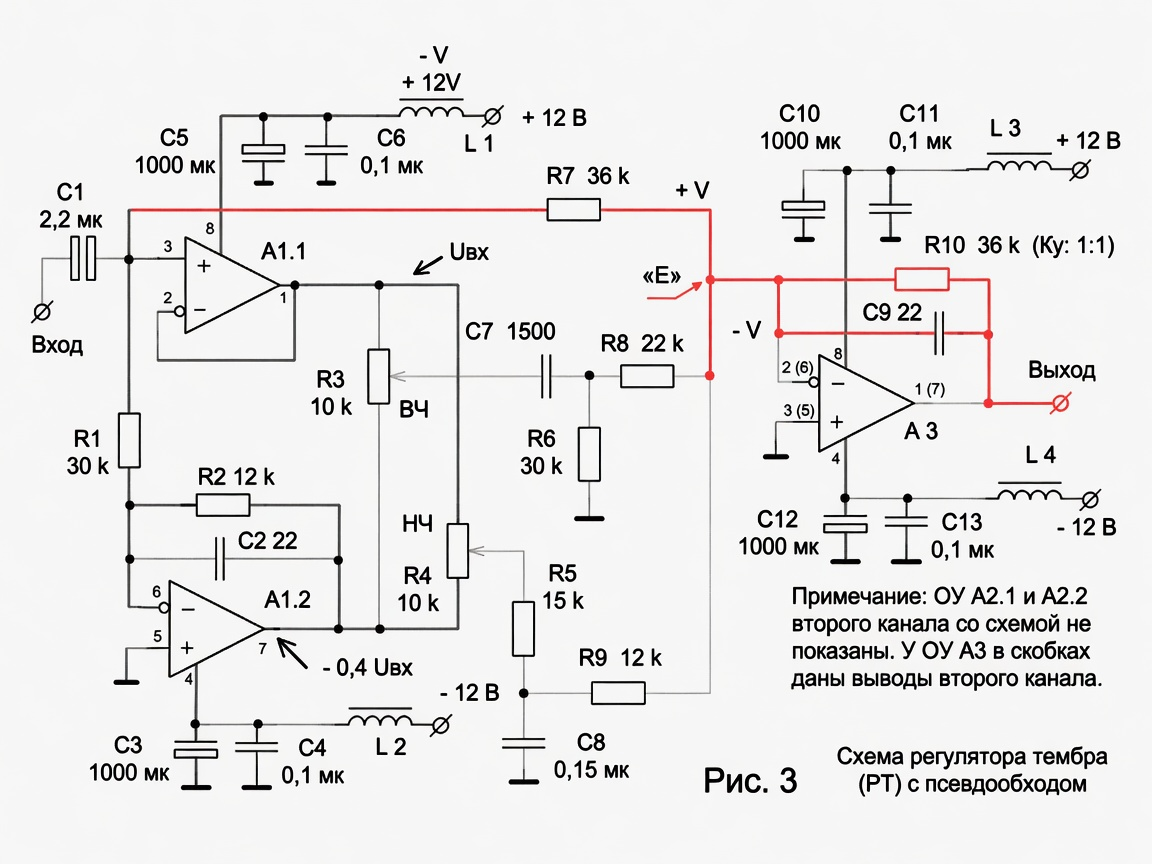

Регулятор тембра с псевдообходом
Регулятор тембра с псевдообходом. Источник: https://radiostorage.net/5179-samodelnyj-regulyator-tembra-s-psevdoobhodom-skhema-i-opisanie.html

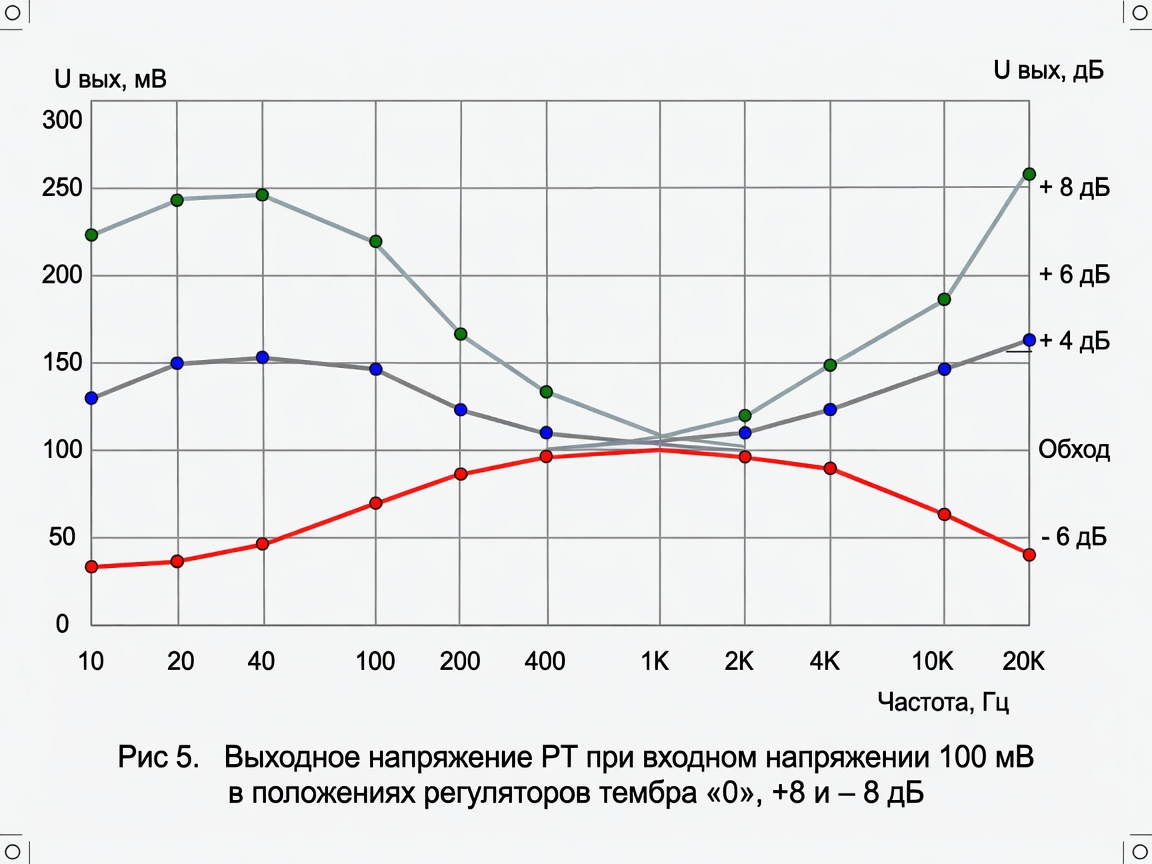

Практическая характеристика РТ с псевдообходом
Практическая характеристика РТ с псевдообходом. Источник: https://radiostorage.net/5179-samodelnyj-regulyator-tembra-s-psevdoobhodom-skhema-i-opisanie.html

Компромисс между «темброблок есть» и «темброблока нет» — режим обхода (Tone Direct / Tone Defeat), при котором регулятор тембра полностью выводится из сигнального пути.

Два варианта реализации:

  • псевдообход — сигнал подаётся на вход и снимается с выхода в обход регулирующих цепей; активные каскады при этом остаются в тракте;
  • истинный обход — переключение реле или галетником, при котором из тракта выводится весь узел, включая усилительный каскад.

Для релейных устройств второй вариант предпочтительнее: реле с золотыми контактами вносят в тракт лишь единицы миллиом и не требуют обслуживания контактов. Схема с псевдообходом описана, в частности, в проектах самодельного регулятора тембра на radiostorage.net.

Практическое правило: если в системе есть темброблок, режим обхода нужен обязательно. Иначе при прослушивании качественных записей вы будете слушать не запись, а настройки.

Частые вопросы

Что лучше для Hi-Fi — активный или пассивный темброблок?

Для тракта высокого класса — пассивный, если у усилителя есть запас усиления ~20 дБ. Если запаса нет — активный с ограниченной глубиной (±10 дБ), чтобы уменьшить вред от глубокой ООС.

Почему пассивный темброблок так сильно ослабляет сигнал?

Мост работает за счёт шунтирования средних частот: сигнал 1 кГц ослабляется сильнее, чем крайние частоты, поэтому крайние частоты оказываются «поднятыми» относительно него. Это и есть затухание 10–12 раз.

Можно ли поставить темброблок после регулятора громкости?

Можно, но на малой громкости на вход темброблока придёт уже ослабленный сигнал, и отношение сигнал/шум ухудшится. Пассивный темброблок предпочтительно ставить до аттенюатора.

Какой диапазон регулировки достаточен?

Для современной аппаратуры — не более 8…10 дБ. Большая глубина нужна для ремонта старых записей и компенсации нелинейности дешёвой акустики.

Почему при вращении регулятора АЧХ меняется неравномерно в каналах?

Причина в разбросе секций сдвоенного переменного резистора и разбросе конденсаторов звеньев. Используйте резисторы с линейной характеристикой при малом n и плёночные конденсаторы с допуском 2…5 %.

Обязательно ли экранировать темброблок?

Да, особенно высокоомные звенья: монтаж чувствителен к наводкам. Проводники — максимально короткие, корпус — металлический, переменные резисторы — с металлическим корпусом, соединённым с землёй.

Итоги

Темброблок — не «улучшатель» звука, а инструмент коррекции АЧХ, и выбор между активной и пассивной схемой определяется запасом усиления вашего тракта.

  • Пассивный темброблок не содержит активных элементов и не вносит искажений, но ослабляет средние частоты на ~20 дБ.
  • Активный темброблок компенсирует затухание, но использует глубокую частотно-зависимую ООС и вносит искажения.
  • Основа обеих схем — мост Баксандала (1952), который меняет наклон АЧХ, не сдвигая частоты перегиба.
  • Диапазон регулировки задаётся отношением n = R1/R3: n = 10 → ±14…18 дБ, n = 2…3 → ±4…8 дБ.
  • Пассивная схема требует жёсткого согласования: Rc < R < Rн, низкий выход источника и высокий вход нагрузки.
  • Норма глубины регулировки в современной аппаратуре — 8…10 дБ, больше нужно редко.
  • Обход (Tone Direct) обязателен для тракта, претендующего на прозрачность.

Релейные регуляторы громкости с фиксированным импедансом 10 кОм, которые ставятся после темброблока, — в каталоге: Регуляторы для домашних УМЗЧ.
