Что понадобится — инструменты и чистящие средства

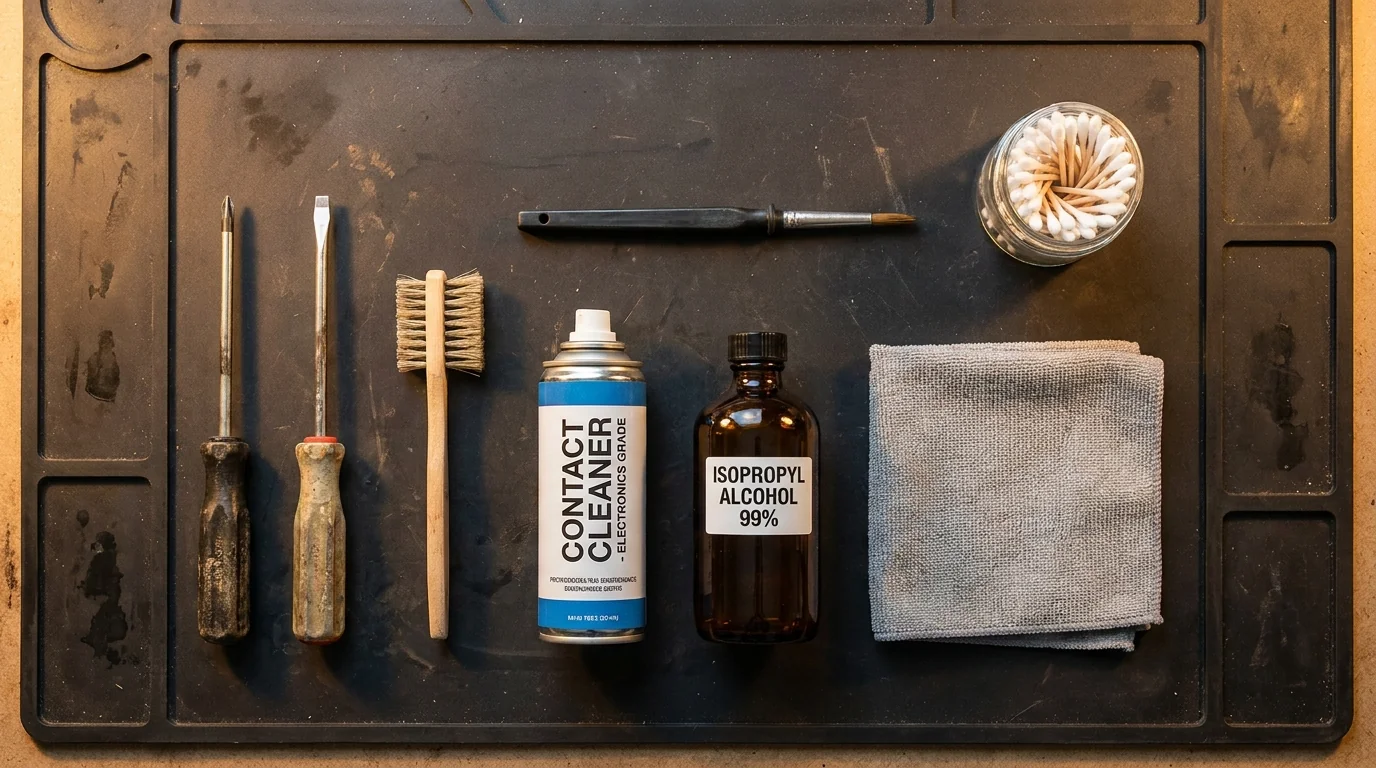

Набор для обслуживания регулятора громкости невелик и собирается за один поход в магазин радиодеталей. Из инструментов понадобятся крестовая и шлицевая отвёртки (PH0, PH1 и тонкий шлиц), пластиковая лопатка или медиатор для снятия ручек и клипс, пинцет, небольшая кисть с жёстким ворсом — в идеале антистатическая, — ватные палочки, безворсовые салфетки и, опционально, шприц с иглой для точечного нанесения очистителя в технологические отверстия.

Чистящие средства подбираются под задачу. Специализированные контактные очистители серии KONTAKT — стандарт для обслуживания потенциометров: KONTAKT 60 растворяет оксидные и сульфидные плёнки на контактных поверхностях, KONTAKT 61 (KONTAKT WL) смывает остатки загрязнений и самого очистителя. Изопропиловый спирт чистотой 97 % и выше — универсальное средство для плат и дорожек: он быстро испаряется и безопасен для большинства пластиков. Отдельная позиция — специализированные составы для фейдеров и потенциометров, которые совмещают очистку со смазкой.

Чистка потенциометра — разборка, промывка дорожки, сушка

Потенциометр — узел с механическим контактом: движок скользит по резистивной дорожке, и именно эта пара трения загрязняется в первую очередь. Порядок работы одинаков для регуляторов в усилителях, активных колонках и выносных пультах; отличается только способ добраться до самого потенциометра.

1. Обесточьте аппарат: отключите от сети и подождите 3–5 минут, чтобы разрядились конденсаторы блока питания.
2. Снимите ручку регулятора. Обычно она стягивается на себя; если есть стопорный винт сбоку — ослабьте его тонким шлицем.
3. Разберите корпус и получите доступ к потенциометру: открутите крепёжную гайку или винты платы. Если потенциометр припаян к плате, не выпаивайте его — чистка возможна на месте.

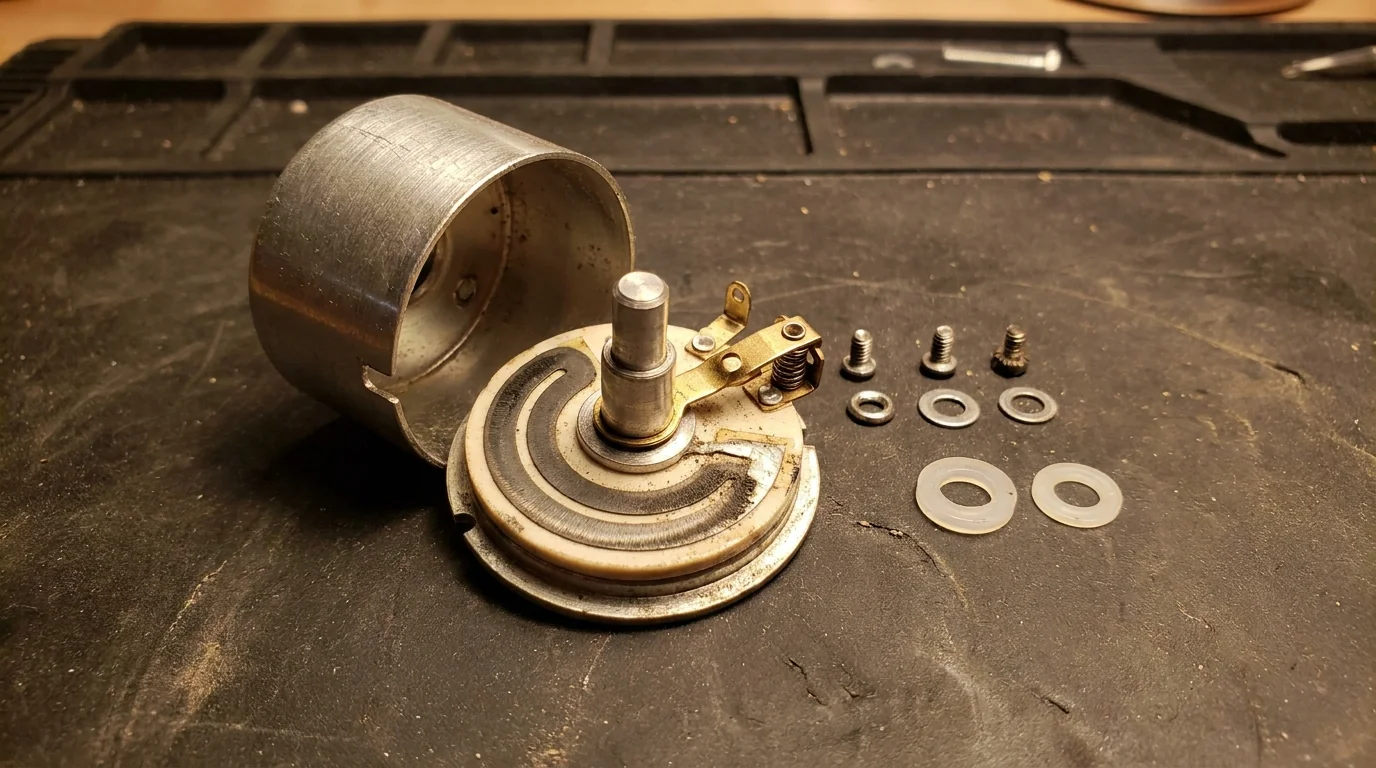

4. Осмотрите корпус потенциометра. У неразборных моделей есть технологические отверстия возле оси — чистка выполняется через них. У разборных аккуратно отогните фиксирующие лепестки и снимите крышку, чтобы открыть дорожку.
5. Продуйте узел сжатым воздухом или сухой кистью, чтобы удалить рыхлую пыль до нанесения жидкости.

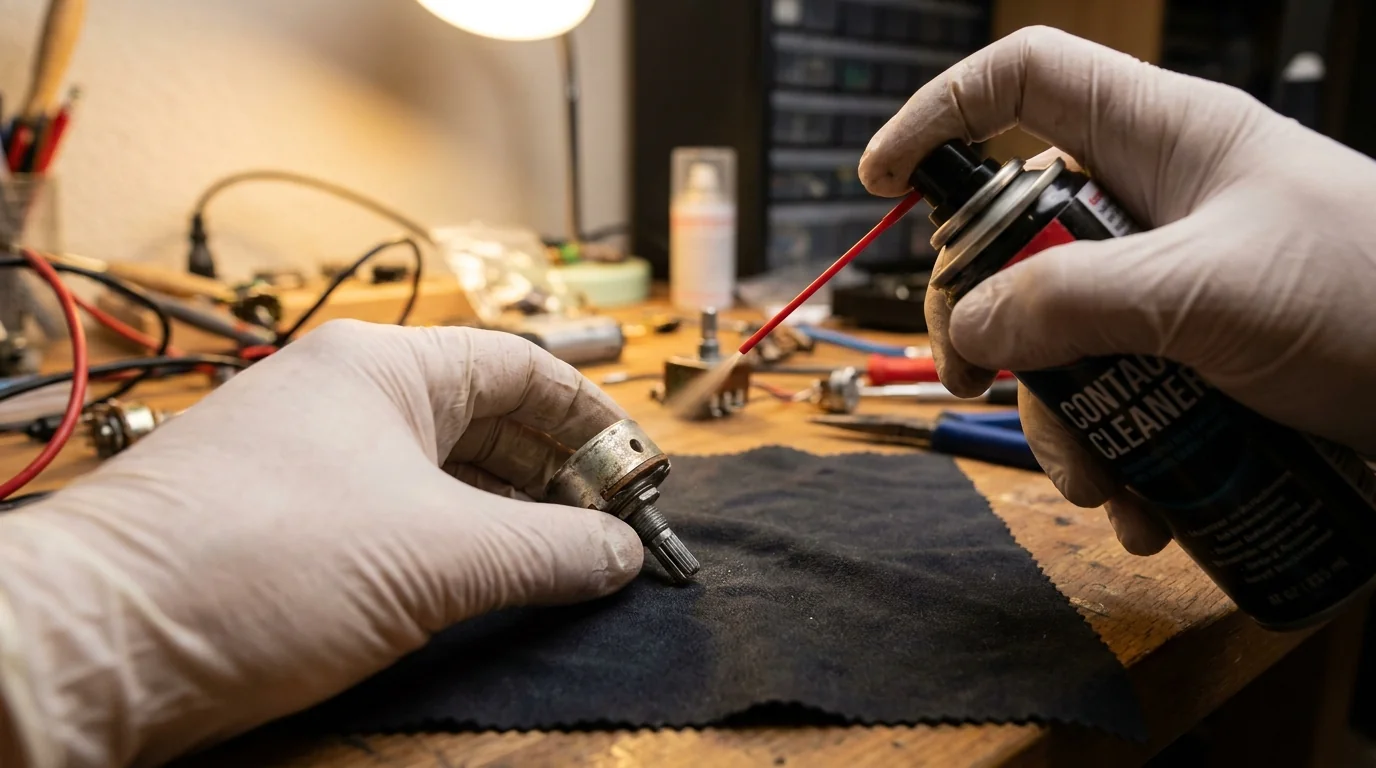

6. Нанесите очиститель: 2–3 секунды распыла KONTAKT 60 в зазор у оси или в технологическое отверстие. Жидкость должна попасть на резистивную дорожку и контактную группу движка.
7. Проверните ось 20–30 раз на полную амплитуду, чтобы очиститель распределился по дорожке и растворил окисление.
8. Промойте узел: распылите KONTAKT 61 или изопропанол и снова проверните ось, вымывая растворённые загрязнения.
9. У разборного потенциометра осмотрите дорожку: потемневшие участки аккуратно протрите ватной палочкой, смоченной изопропанолом, двигаясь вдоль дорожки без нажима.
10. Просушите узел 30–60 минут при комнатной температуре. Изопропанол испаряется быстро, KONTAKT 60 — дольше; включать аппарат до полного высыхания нельзя.
11. Соберите регулятор в обратном порядке и перед включением убедитесь, что ось вращается свободно, без заеданий.

Проверить результат промывки можно мультиметром: измерьте сопротивление между крайними выводами потенциометра (оно должно соответствовать номиналу и быть стабильным) и между крайним выводом и движком, медленно вращая ось. Стрелка или показания должны меняться плавно, без скачков и обрывов — именно скачки указывают на остаточное загрязнение или износ дорожки, при которых промывку стоит повторить.

Чистка релейного регулятора — контакты реле и плата

Релейный регулятор громкости устроен иначе потенциометра: уровень задаётся лестницей прецизионных резисторов, а отводы коммутируют реле. Скользящего контакта в сигнальном тракте нет, поэтому классический «треск дорожки» такому регулятору не свойственен. Проблемы здесь другие, и связаны они в основном с состоянием платы и контактов реле.

Первая и самая частая — пыль на плате. Пылевой слой, впитав влагу из воздуха, становится слабопроводящим: появляются утечки между дорожками, растёт фон, уровень начинает «плавать». Вторая — окисление контактов реле: при редком использовании аппаратуры контакты покрываются плёнкой, и переключение уровней сопровождается кратковременными провалами звука или щелчками. Третья — старение электролитических конденсаторов в цепи управления реле, из-за которого реле начинают щёлкать с задержкой или дребезжать.

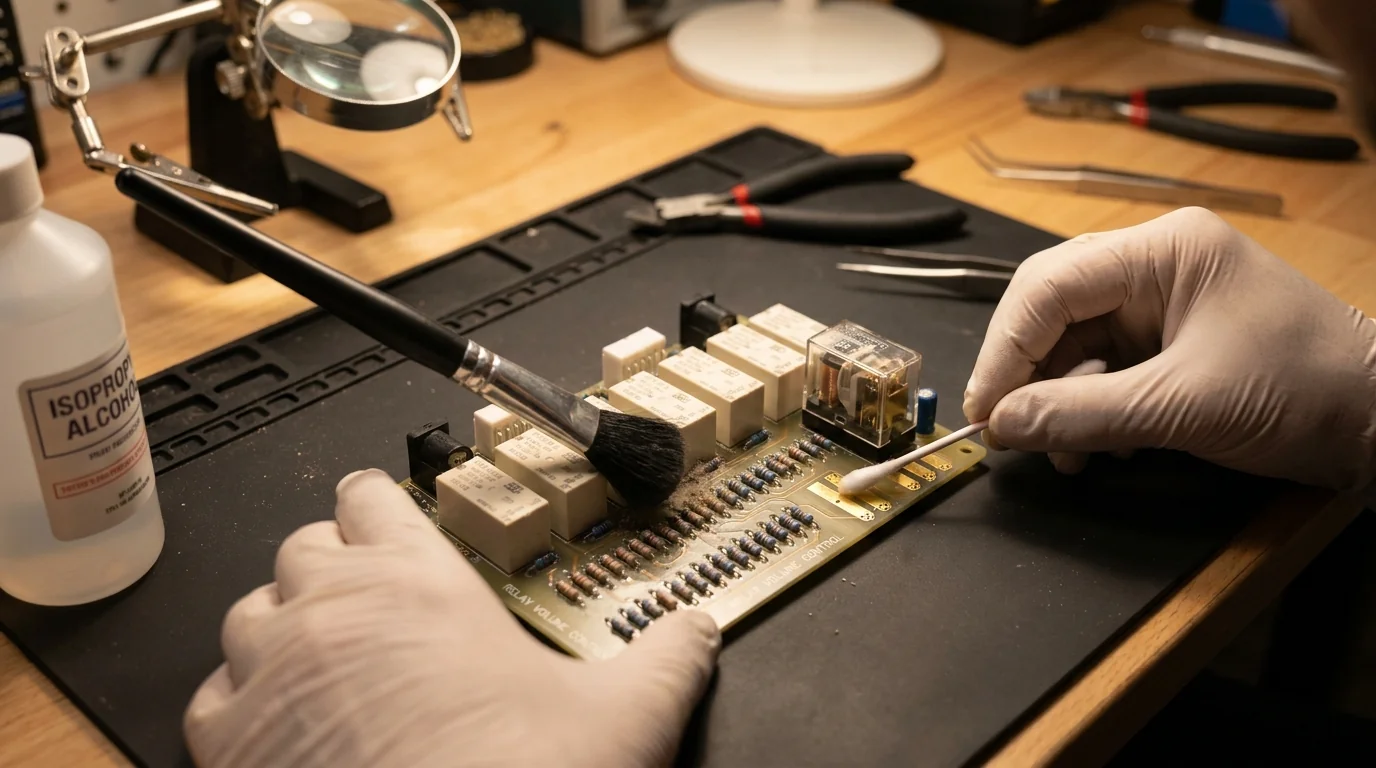

Обслуживание релейного регулятора выполняется в таком порядке. Аппарат обесточивается и разбирается, плата осматривается на предмет потемнений и вздутых конденсаторов. Пыль сдувается сжатым воздухом, затем плата проходится сухой антистатической кистью вдоль дорожек и между реле. Стойкие загрязнения — следы флюса, пятна — удаляются ватной палочкой, смоченной изопропанолом, без нажима на мелкие SMD-компоненты. После чистки плата сушится 30–60 минут до первого включения.

С контактами реле ситуация особая. Герметичные реле не обслуживаются вовсе: если контакты «плавают», реле меняется целиком — это недорогой компонент, и замена надёжнее любой чистки. Открытые реле допускается промыть специализированным контактным очистителем через щели корпуса, но это временная мера: плёнка окисления на контактах восстановится через несколько месяцев.

Диагностика релейного регулятора проста: включите аппарат и последовательно переключите все уровни громкости. Щелчок реле без звука в колонках, задержка срабатывания или дребезг при переключении указывают на конкретное проблемное реле или на цепь управления. Провалы звука, исчезающие после нескольких переключений, — классический признак окислившихся контактов, которые «пробиваются» током сигнала.

Смазка — чем смазывать и куда наносить

Смазка потенциометра выполняет три задачи: снижает механический шум при вращении ручки, уменьшает износ резистивной дорожки движком и замедляет окисление контактных поверхностей. Смазывают узел после промывки, когда дорожка уже чистая, — наносить смазку на грязь бессмысленно, она только законсервирует загрязнения.

Правильный состав — специализированная силиконовая смазка для потенциометров и фейдеров, например составы серии DeoxIT Fader или их аналоги. Такая смазка диэлектрическая, не содержит агрессивных растворителей и не мигрует по плате. Наносится она минимальным количеством: на ось движка — буквально капля со спичечную головку, на резистивную дорожку — тончайший слой, который распределяется 10–15 оборотами оси. Избыток вреден: густой слой смазки сам по себе собирает пыль и со временем превращается в абразивную пасту.

Чем смазывать нельзя — отдельный и важный список. WD-40 не является смазкой для потенциометров: это проникающий состав на керосиновой основе, который вымывает заводскую смазку, оставляет плёнку, притягивающую пыль, и через несколько недель треск возвращается усиленным. Машинное масло, литол и солидол густеют, текут на плату и собирают грязь. Графитовая смазка токопроводяща: попав между витками резистивной дорожки, она создаёт утечки и искажает характеристику регулировки.

Релейный регулятор в смазке не нуждается: подвижных частей в сигнальном тракте у него нет. Смазывать можно лишь ось энкодера управления, если она стала вращаться туго, — тем же силиконовым составом и в минимальном количестве.

Профилактика — периодичность и условия эксплуатации

Профилактическое обслуживание потенциометра достаточно выполнять раз в 2–3 года, а при появлении первых симптомов — лёгкого шороха при вращении — не откладывать промывку: загрязнения работают как абразив и ускоряют износ дорожки. Аппаратура, работающая в пыльных помещениях или на открытом воздухе, обслуживается раз в год.

Самая простая профилактическая мера — регулярное вращение ручки. Если аппарат долго стоит без дела, контакты движка окисляются в одной точке, и первое включение сопровождается треском. Достаточно раз в месяц прокрутить ручку громкости 10–20 раз на полную амплитуду при выключенном питании — это естественная «самоочистка» контактной пары.

Условия эксплуатации влияют на ресурс регулятора сильнее, чем частота использования. Влажность выше 70 % ускоряет окисление дорожки и контактов, поэтому аппаратуру не размещают у окон, в подвалах и рядом с увлажнителями. Пыль — главный абразив: стойки с дверцами и чехлы заметно продлевают жизнь потенциометрам. Перепады температуры опасны конденсатом: аппарат, внесённый с холода, должен отстояться пару часов до включения.

Наконец, при длительном перерыве в использовании аппаратуру лучше полностью обесточивать: дежурное питание греет плату, а постоянный нагрев и остывание корпуса создаёт условия для конденсата внутри потенциометра.

Полезная привычка — вести простой журнал обслуживания: дата промывки, использованный состав, состояние дорожки. По нему легко отследить, как быстро узел загрязняется именно в ваших условиях, и подобрать периодичность. Если потенциометр приходится промывать чаще раза в год, это повод задуматься о переносе аппаратуры в более чистое место или о переходе на релейный регулятор, у которого скользящего контакта в тракте нет вовсе.

Чего делать нельзя — абразивы, иголки, перегрев

Большинство безвозвратно испорченных регуляторов погибли не от износа, а от неправильного обслуживания. Список запрещённых приёмов короткий, но каждый пункт стоит запомнить.

Нельзя чистить резистивную дорожку абразивами: содой, полировочными пастами, жёсткими ластиками. Рабочий слой дорожки тонкий, абразив снимает его вместе с загрязнениями, и потенциометр начинает «шуршать» уже необратимо. Нельзя копать контактную группу иголкой и булавкой: одно неверное движение — и прижим движка к дорожке изменён навсегда, а вместе с ним и характеристика регулировки. Нельзя греть потенциометр феном, особенно строительным: пластиковый корпус деформируется, резистивный слой отслаивается от подложки, а у разборных моделей коробится крышка. Даже бытовой фен на максимальной температуре для просушки не подходит — только испарение при комнатной температуре.

Отдельно про растворители: ацетон, 646 и подобные составы растворяют пластик корпуса потенциометра и лак, защищающий резистивную дорожку. Для промывки годятся только изопропанол и специализированные контактные очистители. И последнее: нельзя заливать очиститель обильно «с запасом» и сразу включать аппарат — жидкость, оставшаяся между витками дорожки, шунтирует участки и искажает регулировку до полного высыхания.

Заключение

Обслуживание регулятора громкости — процедура, доступная без паяльника и специальных навыков. Треск при вращении — сигнал к промывке потенциометра: узел разбирается или промывается через технологические отверстия составом KONTAKT 60, затем промывается изопропанолом или KONTAKT 61, сушится 30–60 минут и смазывается диэлектрическим силиконовым составом. Релейный регулятор обслуживается иначе: чистка платы от пыли кистью и изопропанолом, при неисправности контактов — замена герметичных реле целиком. Профилактика проста: вращать ручку раз в месяц, держать аппаратуру в сухом и не пыльном месте, обходиться без WD-40, абразивов и нагрева.

Если регулятор изношен настолько, что промывка не помогает, его проще заменить на новый — потенциометр подбирается по номиналу, характеристике и типу оси. А для тракта, где важна долговечность и точность регулировки без скользящих контактов, рассмотрите релейный регулятор громкости: в каталоге regulator-gromkosti.ru есть модели для встраивания и в корпусе, с управлением энкодером и ИК-пультом.
