Как сделать регулятор громкости своими руками: полное руководство

Регулятор громкости своими руками — проект, который позволяет не только сэкономить, но и глубоко понять принципы управления уровнем аудиосигнала. Существует несколько подходов к реализации: от простейшего потенциометра до релейного лестничного аттенюатора с микроконтроллерным управлением. Каждый подход имеет свои преимущества, ограничения и уровень сложности.

В этой статье последовательно разберём все варианты, от простых к сложным, с конкретными схемами, расчётами и практическими рекомендациями. Материал основан на реальных проектах и опыте аудиоинженеров, собиравших регуляторы различных типов.

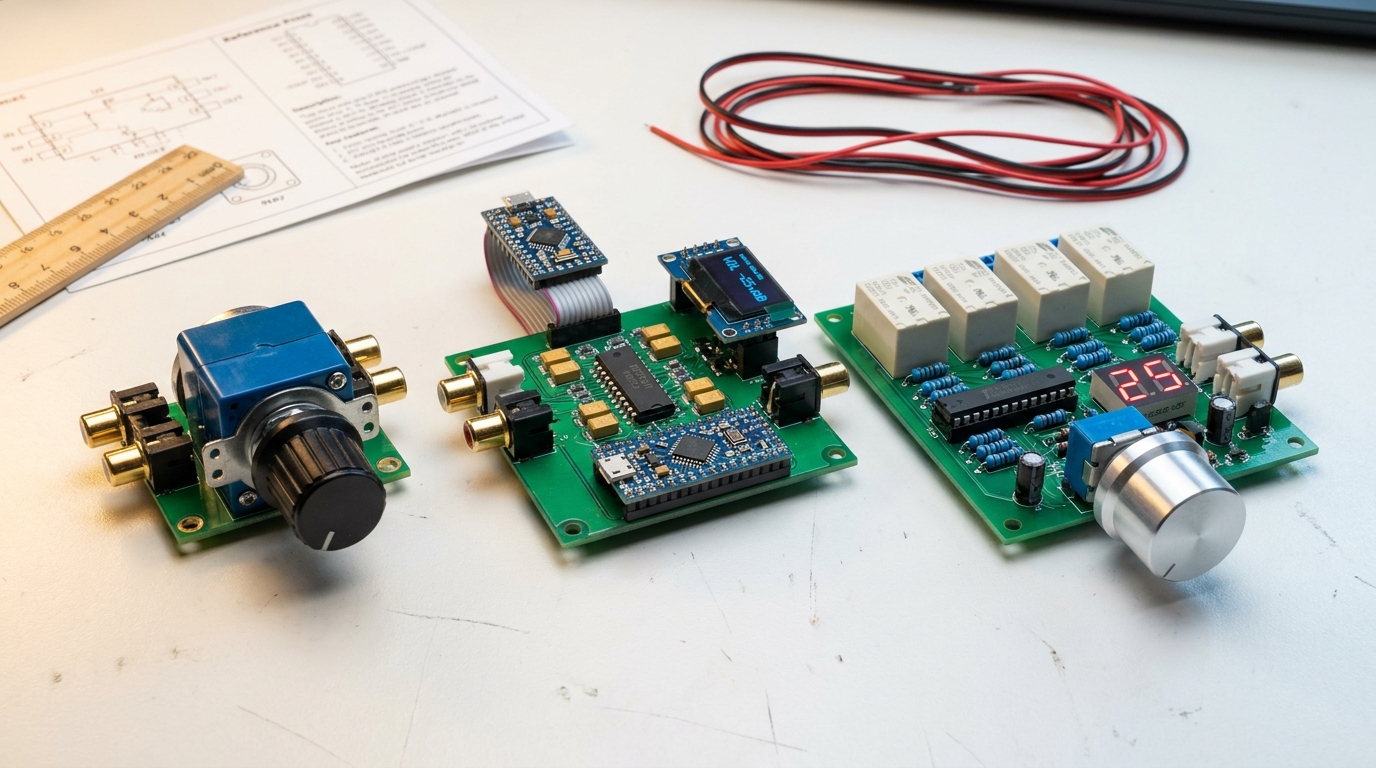

Вариант 1: Потенциометр — просто, но с ограничениями

Простейший регулятор громкости — сдвоенный логарифмический потенциометр, включённый между источником сигнала и усилителем мощности. Для качественного результата необходимы: логарифмическая характеристика (группа А международная / группа Б российская), минимальный разброс секций (не более 3%), качественные контакты и токопроводящая дорожка.

Рекомендуемые модели: Alps RK27 (серия «Blue Velvet») — золотой стандарт DIY-аудио, разброс секций менее 3%, ресурс 100 тысяч циклов, цена от 2000 рублей. ALPS RK40 — более крупная версия с улучшенными характеристиками. Бюджетные alternatives: Bourns PTD90, TT Electronics P0915 — разброс 5–10%, приемлемо для систем начального уровня.

Подключение: потенциометр включается как делитель напряжения — крайние выводы на вход (сигнал) и землю, средний вывод (движок) на выход к усилителю. Важно: входное сопротивление усилителя должно быть значительно больше сопротивления потенциометра (рекомендуется соотношение не менее 10:1), иначе логарифмическая характеристика искажается.

Ограничения потенциометра: механический износ дорожки (10–50 тысяч циклов), шуршание при вращении, разброс секций на малых уровнях громкости (заметный разбаланс каналов при −40…−60 дБ), деградация контактов со временем. Для систем начального и среднего уровня это приемлемо, для высококлассных — недостаточно.

Вариант 2: Электронный регулятор на ИМС

Электронный регулятор на специализированной микросхеме (PGA2311, CS3310) обеспечивает цифровое управление аналоговым сигналом без механических частей. Схема включает: ИМС регулятора, обвязку (стабилизаторы питания, развязывающие конденсаторы), микроконтроллер для управления через SPI, энкодер или кнопки для задания уровня.

PGA2311 обеспечивает диапазон от +31,5 до −95,5 дБ с шагом 0,5 дБ, THD+N 0,0004%. Для работы необходимы стабилизированные ±5 В с минимальными пульсациями — качество питания критически влияет на уровень шума. Прошивка для микроконтроллера (Arduino, ATtiny) считывает энкодер и отправляет команды через SPI на PGA2311.

Сложность проекта выше, чем у потенциометра: требуется разработка печатной платы, программирование микроконтроллера, обеспечение качественного питания. Однако результат — точная регулировка без механического износа и с возможностью дистанционного управления.

Вариант 3: Релейный лестничный аттенюатор

Релейный регулятор по схеме Никитина — наиболее точное и долговечное решение, доступное для самостоятельной сборки. Принцип: лестница из прецизионных резисторов с релейной коммутацией ступеней под управлением микроконтроллера. Сигнал проходит только через пассивные компоненты (резисторы и контакты реле) без активных элементов в тракте.

Для сборки 6-релейного стерео-регулятора с шагом 1,5 дБ необходимы: 12 сигнальных реле (Takamisawa A5W-K, Omron G6K-2P), 24 прецизионных резистора 0,1% (12 пар номиналов из ряда E96), микроконтроллер ATmega328 (Arduino Nano), драйвер реле ULN2003, 7-сегментный индикатор, энкодер. Общая стоимость компонентов: от 3000 до 6000 рублей в зависимости от выбора реле и резисторов.

Расчёт резисторов выполняется по формуле делителя напряжения для каждой ступени. При входном сопротивлении 10 кОм и шаге 1,5 дБ бинарные веса: 1,5 дБ, 3 дБ, 6 дБ, 12 дБ, 24 дБ, 48 дБ. Каждая ступень — это делитель с коэффициентом K = 10^(−dB/20), где Rверх = Rвх × (1 − K) / K и Rнижн = Rвх × K. Номиналы подбираются из ряда E96 с отклонением менее 0,05 дБ от идеала.

Выбор компонентов: на чём не стоит экономить

Резисторы — самый критичный компонент релейного аттенюатора. Допуск 0,1% обеспечивает симметрию каналов менее 0,1 дБ, допуск 1% даёт разброс до 0,5 дБ (слышимо на малых уровнях). Рекомендуемые: Vishay Dale RN55D (0,1%, металлоплёночные), С2-29В (отечественные прецизионные), MELF-резисторы Vishay MMU 0204 для SMD-монтажа.

Реле — второй по важности компонент. Критичны: минимальное переходное сопротивление контактов (позолота), одинаковое время срабатывания и отпускания (для минимизации щелчков), ресурс не менее 100 миллионов циклов. Рекомендуемые: Takamisawa A5W-K (моностабильные, 3–5 мс), Panasonic AGN2104H (бистабильные, нулевое потребление в статике), Omron G6K-2P (компактные, с полярностью).

На чём можно сэкономить: микроконтроллер (Arduino Nano клон за 200 рублей работает так же, как оригинал), индикатор (можно использовать светодиодную линейку вместо 7-сегментного), корпус (на этапе настройки достаточно макетной платы).

Сборка и тестирование

Сборка начинается с разводки печатной платы или монтажа на макетной плате. Ключевые правила: короткие проводники в сигнальном тракте, разделение аналоговой и цифровой земли (соединение в одной точке), экранирование сигнальных дорожек от цифровых шин. После пайки каждого канала отдельно проверяется: подаётся сигнал 1 кГц, 1 В RMS на вход, измеряется выходное напряжение на каждой из 64 ступеней.

Тестирование: для каждой ступени вычисляется реальное ослабление (20 × log10(Vвых/Vвх)) и сравнивается с расчётным. Допустимое отклонение: ±0,2 дБ для резисторов 1%, ±0,05 дБ для резисторов 0,1%. При обнаружении отклонений резисторы заменяются. Финальный тест — прослушивание: плавность регулировки, отсутствие щелчков, симметрия каналов на малых уровнях.

FAQ: регулятор своими руками

Какой вариант выбрать для первого проекта?
Потенциометр — для понимания основ без сложной электроники. Релейный аттенюатор на Arduino — если есть опыт работы с микроконтроллерами и хочется максимального качества.

Сколько времени занимает сборка релейного регулятора?
Расчёт и заказ компонентов — 1–2 дня. Сборка и пайка — 4–8 часов. Настройка и тестирование — 2–4 часа. Итого: выходные для спокойной сборки.

Нужна ли печатная плата или можно на макетной?
Для настройки и тестирования достаточно макетной платы. Для финальной версии рекомендуется печатная плата — она обеспечивает лучшую повторяемость и меньший уровень шумов.

Выводы

Сборка регулятора громкости своими руками — проект, доступный на любом уровне подготовки. Потенциометр даёт быстрый результат, электронный регулятор на ИМС — удобство цифрового управления, релейный аттенюатор — максимальное качество звука. Выбор зависит от бюджета, навыков и требований к системе.
