Регулятор громкости на Arduino своими руками: пошаговое руководство

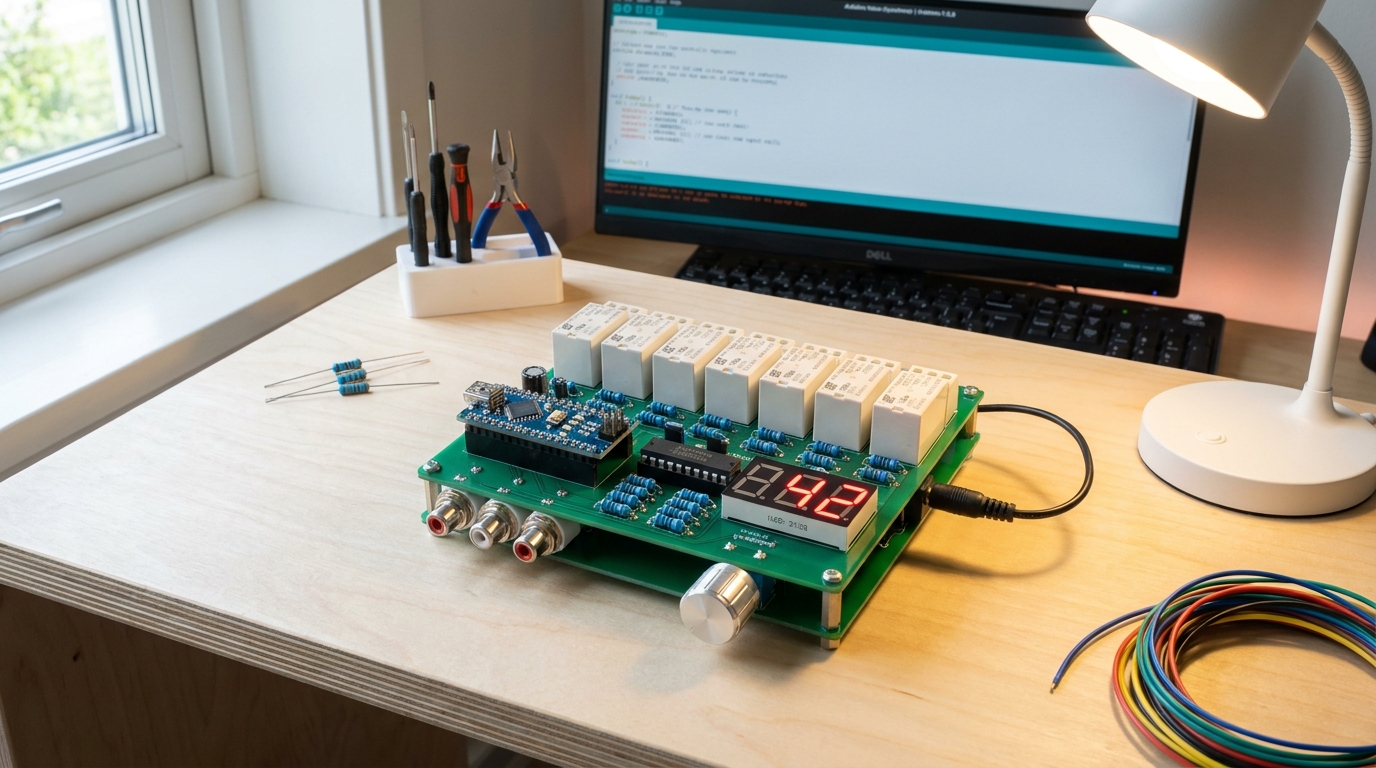

Регулятор громкости на Arduino — это доступный для повторения проект, который позволяет собрать релейный лестничный аттенюатор с микроконтроллерным управлением, используя популярную платформу Arduino. В основе лежит схема А. Никитина: прецизионные резисторы формируют ступени ослабления, реле коммутируют их под управлением микроконтроллера, а энкодер или потенциометр задаёт нужный уровень громкости.

В этом руководстве подробно разберём каждый этап: от выбора компонентов и расчёта резисторов до сборки платы, написания прошивки и финальной настройки. Проект доступен для повторения даже начинающими радиолюбителями, знакомыми с основами работы с Arduino.

Необходимые компоненты

Для сборки 6-релейного стерео-регулятора с шагом 1,5 дБ потребуются следующие компоненты. Микроконтроллер: Arduino Nano или Arduino Pro Mini (ATmega328P), стоимость от 200 до 500 рублей. Реле: 12 штук (по 6 на каждый канал) — Takamisawa A5W-K, Omron G6K-2P или аналогичные сигнальные реле с позолоченными контактами, стоимость от 50 до 150 рублей за штуку.

Резисторы: прецизионные металлоплёночные с допуском 0,1–1% ряда E96, 12 комплектов (по 2 номинала на каждое реле × 2 канала). Драйвер реле: ULN2003 или ULN2803 для коммутации катушек реле от портов Arduino. Индикация: двухразрядный 7-сегментный индикатор с общими катодами, сдвиговые регистры 74HC595 для управления. Управление: энкодер с кнопкой или линейный потенциометр 10–50 кОм (группа Б). Питание: стабилизатор 7805 для Arduino и 12 В для реле.

Расчёт резисторов для лестницы

Расчёт номиналов резисторов — критический этап, определяющий точность логарифмической характеристики. Для 6-релейной конфигурации с шагом 1,5 дБ и входным сопротивлением 10 кОм бинарные веса ступеней: 1,5 дБ, 3 дБ, 6 дБ, 12 дБ, 24 дБ, 48 дБ. Для каждой ступени рассчитываются два резистора: верхний (последовательный) и нижний (параллельный).

Формула расчёта: K = 10^(−dB/20), Rверх = Rвх × (1 − K) / K, Rнижн = Rвх × K. Для ступени −1,5 дБ: K = 0,841, Rверх = 1,89 кОм (E96: 1,87 кОм), Rнижн = 8,41 кОм (E96: 8,45 кОм). Для ступени −3 дБ: K = 0,708, Rверх = 4,12 кОм (E96: 4,12 кОм), Rнижн = 7,08 кОм (E96: 7,15 кОм). Аналогично рассчитываются все 6 ступеней.

Для автоматизации расчёта используйте онлайн-калькулятор Vaneijndhoven или Excel-калькулятор Signus, который подбирает ближайшие значения ряда E96 и показывает отклонение от идеала в дБ.

Схема подключения

Схема состоит из трёх функциональных блоков: резистивная лестница с реле, плата контроллера на Arduino и блок индикации/управления. Резистивная лестница для каждого канала содержит 6 реле, каждое из которых коммутирует свой делитель напряжения. Выходы всех делителей соединены последовательно, формируя общий выходной сигнал канала.

Arduino Nano управляет реле через драйвер ULN2003: каждый выход драйвера подключён к катушке одного реле, входы драйвера — к цифровым пинам Arduino (D2–D7 для левого канала, D8–D13 для правого). Энкодер подключается к пинам с прерываниями (D2, D3) для точного отслеживания поворотов. 7-сегментный индикатор управляется через сдвиговые регистры 74HC595, подключённые к пинам SPI (D10, D11, D12).

Питание: Arduino питается от стабилизатора 7805 (вход 8–12 В), реле питаются от того же источника 12 В через драйвер ULN2003. Важно разделить земляные проводники аналоговой и цифровой частей, соединив их в одной точке у входа питания, чтобы цифровые шумы не проникали в звуковой тракт.

Прошивка для Arduino

Прошивка выполняет четыре задачи: считывание энкодера, вычисление номера ступени, коммутация реле и обновление индикации. Основной цикл: при повороте энкодера на один щелчок номер ступени увеличивается или уменьшается на 1, микроконтроллер вычисляет бинарную комбинацию реле для новой ступени и переключает их через драйвер.

Бинарная коммутация: номер ступени (0–63) преобразуется в 6-битное двоичное число, где каждый бит управляет одним реле. Например, ступень 37 = 100101 в двоичной системе, что означает включение реле с весами 1,5 дБ, 12 дБ и 48 дБ (суммарное ослабление 61,5 дБ). Переключение реле выполняется с задержкой 5 мс между каждым для минимизации щелчков в акустике.

Дополнительные функции: сохранение последней ступени в EEPROM (энергонезависимая память Arduino), функция mute (быстрое переключение на ступень 63 = максимальное ослабление), поддержка ИК-пульта через библиотеку IRremote. Прошивка занимает менее 8 КБ и помещается в память Arduino Nano без ограничений.

Сборка и настройка

Сборка начинается с резистивной лестницы: на макетной или печатной плате устанавливаются реле и резисторы согласно схеме. Важно использовать короткие проводники в сигнальном тракте и разделять аналоговую и цифровую части платы. После пайки каждого канала отдельно проверяется омметром: при подаче питания на каждое реле сопротивление на выходе должно измениться на расчётную величину.

Настройка сводится к проверке всех 64 ступеней: для каждой ступени измеряется коэффициент ослабления (отношение выходного напряжения к входному) и сравнивается с расчётным значением. Допустимое отклонение — не более ±0,2 дБ для резисторов 1% и ±0,05 дБ для резисторов 0,1%. При обнаружении отклонений резисторы заменяются на более точные.

FAQ: регулятор на Arduino

Подойдёт ли Arduino Uno вместо Nano?
Да, Arduino Uno использует тот же микроконтроллер ATmega328P и полностью совместима. Однако Nano компактнее и удобнее для встраивания в корпус.

Можно ли использовать реле на 5 В вместо 12 В?
Можно, но потребуется отдельный стабилизатор 5 В с током не менее 500 мА (6 реле × 70 мА). Реле на 12 В предпочтительнее из-за меньшего тока потребления и лучшей доступности.

Как минимизировать щелчки при переключении?
Переключайте реле последовательно с задержкой 3–5 мс между каждым, начиная с младшей ступени. Используйте реле с одинаковым временем срабатывания и отпускания (NAIS TQ2-12VDC).

Выводы

Сборка релейного регулятора громкости на Arduino — доступный проект, который даёт понимание принципов лестничного аттенюатора и позволяет получить качественный результат при разумных затратах. Ключевые факторы успеха: точный расчёт резисторов, качественные компоненты и аккуратная разводка платы с разделением аналоговой и цифровой частей.
