Селектор входов — это коммутатор, который подключает к усилителю нужный источник: ЦАП, проигрыватель, тюнер, стример. В релейном селекторе сигнал переключают не полупроводниковые ключи и не галетный переключатель, а герметичные электромагнитные реле с золотыми контактами. Это даёт гальванически чистый путь сигнала, отсутствие взаимопроникновения каналов и управление кнопкой или пультом. Ниже — как устроена такая схема, какие реле и компоненты брать, как встроить селектор в существующий усилитель и какие ошибки встречаются чаще всего.
Главное
- Реле коммутирует сигнальную жилу, землю не разрывают — общие проводники входов соединяются на единой точке.
- Электронные коммутаторы на МОП-ключах (КР590КН2 и аналоги) дают фон, свист и проникновение сигнала соседнего входа — это типовая причина замены узла на релейный (опыт доработки «Лорта 75У-202С», datagor.ru).
- Одно реле на вход, плюс отдельное реле mute — минимальная рабочая конфигурация на 3–4 источника.
- Реле выбирают по току контактов, а не по напряжению: через контакты течёт единицы миллиампер, поэтому нужны контакты с золотым покрытием (например, Panasonic TQ2-5V, Fujitsu 53W/1).
- Управление — кнопки, энкодер или ИК-пульт; микроконтроллер (ESP32) замыкает обмотки реле через транзисторные ключи.
- Питание селектора — отдельное, сигнальные разъёмы изолируются от шасси, чтобы не получить земляную петлю.
Содержание
Что делает селектор входов

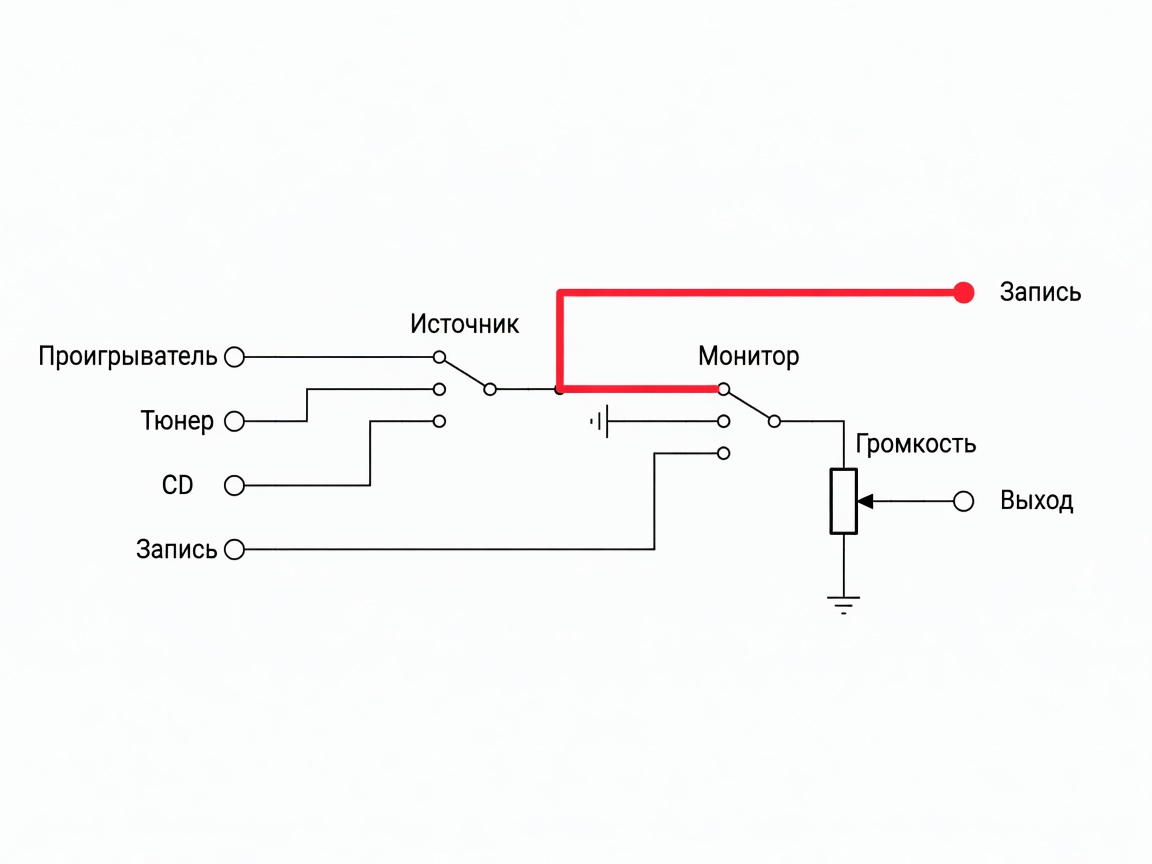

Селектор входов выполняет одну функцию: подключает к входу предусилителя или усилителя мощности только один источник из нескольких, полностью отключая остальные. Это не то же самое, что регулятор громкости: регулятор меняет уровень, селектор меняет источник. В пассивном предусилителе оба узла стоят рядом — сначала селектор, затем аттенюатор.
Для пользователя разница между «переключателем входов», «коммутатором входов» и «селектором входов» отсутствует: это одно и то же устройство. Разница только в схемотехнике коммутации, и именно она определяет, будет ли слышно соседний источник и появится ли фон.
Почему реле
Три способа коммутации линейного аудиосигнала различаются прежде всего поведением на малых токах.
| Способ | Что происходит с сигналом | Слабые места | Стойкость |
|---|---|---|---|
| Галетный переключатель | Механический контакт, проводник напрямую | Окисление контактов, требует чистки, нет ДУ, крупные шаги | 10–50 тыс. переключений |
| Электронный ключ (МОП, КР590КН2 / CD4066) | Полупроводник в сигнальном тракте | Взаимопроникновение каналов, фон и свист, подмешивание соседнего входа, ненулевое сопротивление открытого ключа | Не ограничена механически, но деградирует звук |
| Реле (герметичное, золотые контакты) | Металлический контакт, замкнутый в инертной среде | Слышимый щелчок при переключении, нужен драйвер и питание обмоток | 100–500 млн срабатываний |
Типовой сценарий замены описан при доработке усилителя «Лорта 75У-202С» (datagor.ru): штатный селектор был собран на двух четырёхканальных МОП-ключах КР590КН2, и владелец получил сразу три проблемы — сильное взаимопроникновение каналов (режим «Моно» на слух не отличался от «Стерео»), подмешивание сигнала другого входа при выборе активного источника и наводки в виде фона и свиста. Решение — выбросить МОП-ключи и поставить релейный модуль коммутации.
Ключевая мысль: электронный коммутатор экономит место и щёлкает бесшумно, но платит за это качеством сигнала. Реле щёлкает — и это единственный его недостаток в тракте.
Как работает релейный селектор

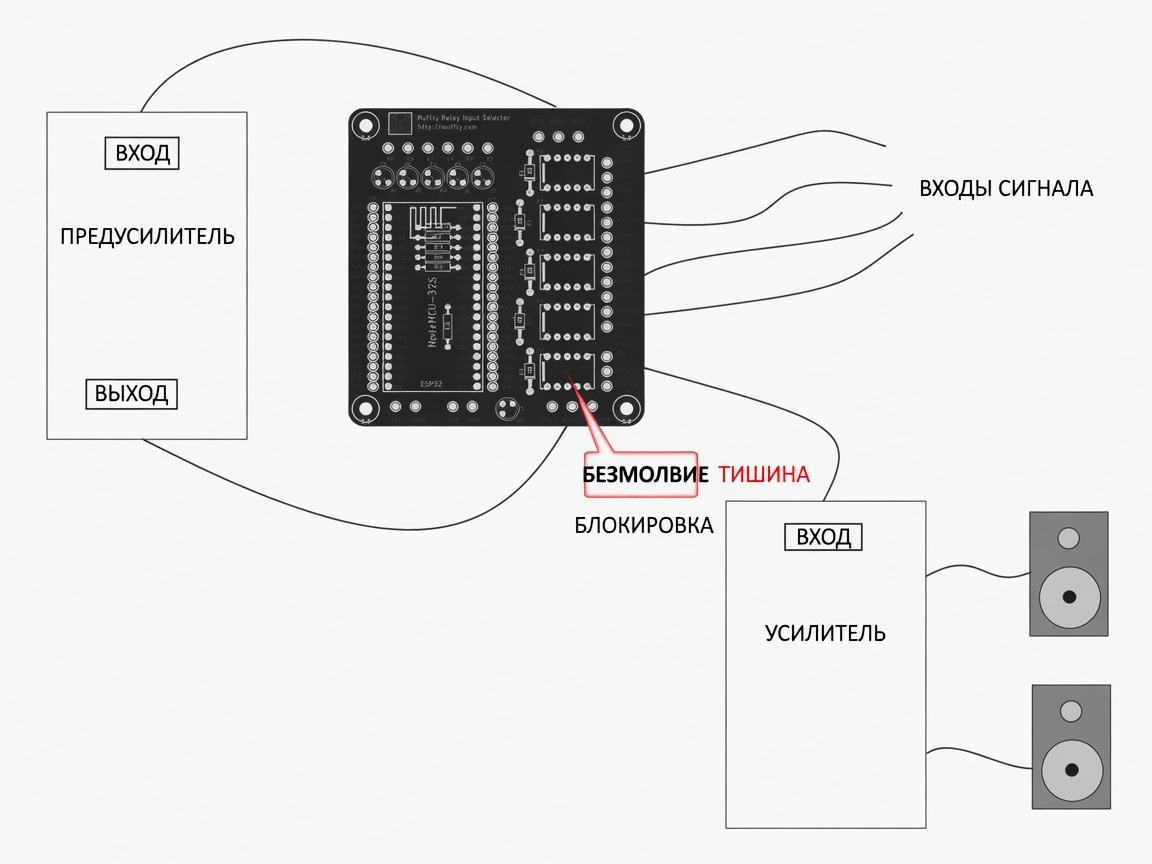

Схема состоит из пяти узлов.
1. Входные разъёмы (RCA или XLR). Экран разъёма соединяется с общей землёй, сигнальная жила идёт на нормально разомкнутый контакт «своего» реле.
2. Реле входов. По одному на источник. Сигнальная жила каждого входа подходит к своему реле; вторые контакты всех реле объединяются и идут на выход — на аттенюатор или на вход предусилителя. Замыкается ровно одно реле.
3. Драйвер реле. Микроконтроллер выдаёт 3,3 В, обмотка реле требует 5 В — поэтому обмотки включаются через NPN-транзисторы (в проекте Muffsy Relay Input Selector это шесть PN2222A) с защитными диодами 1N4004 параллельно обмоткам. При совместимом напряжении логики и обмотки вместо транзисторов ставится сборка ULN2003.
4. Орган управления и индикация. Кнопки, поворотный энкодер, ИК-приёмник; светодиоды или дисплей показывают выбранный вход.
5. Mute-реле. Отдельное реле на выходе, которое разрывает сигнал по команде «выключить звук» и при включении питания — пока не отработает startupDelay, чтобы не пропустить щелчок включения источника.
Сигнальная земля между входами не коммутируется: земли всех разъёмов и выходной земли соединяются в одной точке (звездой) у селектора. Разрыв «холодного» провода реле приводил бы к перезарядке ёмкости кабеля и щелчку, а разные точки подключения земли — к фону.
Требования к реле и компонентам
Реле для коммутации линейного сигнала выбирают не по «мощности», а по поведению на малых токах и сопротивлениях.
| Параметр | Что требуется | Почему |
|---|---|---|
| Контакты | Золото по серебру, герметичный корпус | Через контакт идёт <1 мА при 2 В; обычные контакты в таких условиях окисляются и «шумят» |
| Тип | Двухполюсные (DPDT) | В проекте soundmovements один полюс коммутирует последовательный резистор, другой — шунт |
| Обмотка | 5 В, 100–200 Ом | Совместимо с 5-вольтовым питанием, малый нагрев |
| Материал корпуса | Заполненный инертным газом, неразборный | Не требует чистки контактов, как галетник |
| Модели из практики | Panasonic TQ2-5V (muffsy), Fujitsu 53W/1 gold-on-silver (soundmovements), Takamisawa/Omron | Проверенные реле с нормированным ресурсом |
Резисторы в тракте. Если селектор неотключаемый и следующий каскад чувствителен к обрыву, в проекте soundmovements параллельно коммутируемому шунту ставится постоянный резистор 47 кОм — минимальная нагрузка для выходного буфера предусилителя. Для аттенюатора (второй узел пассивного предусилителя) применяются прецизионные резисторы: Vishay-Dale RN60D, Vishay bulk foil серии RCK RS92N (0,1 %, 2 ppm) или MELF с допуском 0,1 %.
Провод и разъёмы. Внутренняя разводка — экранированным кабелем, экран — только с одной стороны, на земле селектора. RCA-разъёмы изолируются от металлической задней панели (прокладки), иначе земля получает второй путь через шасси и образует контур.
Схема управления

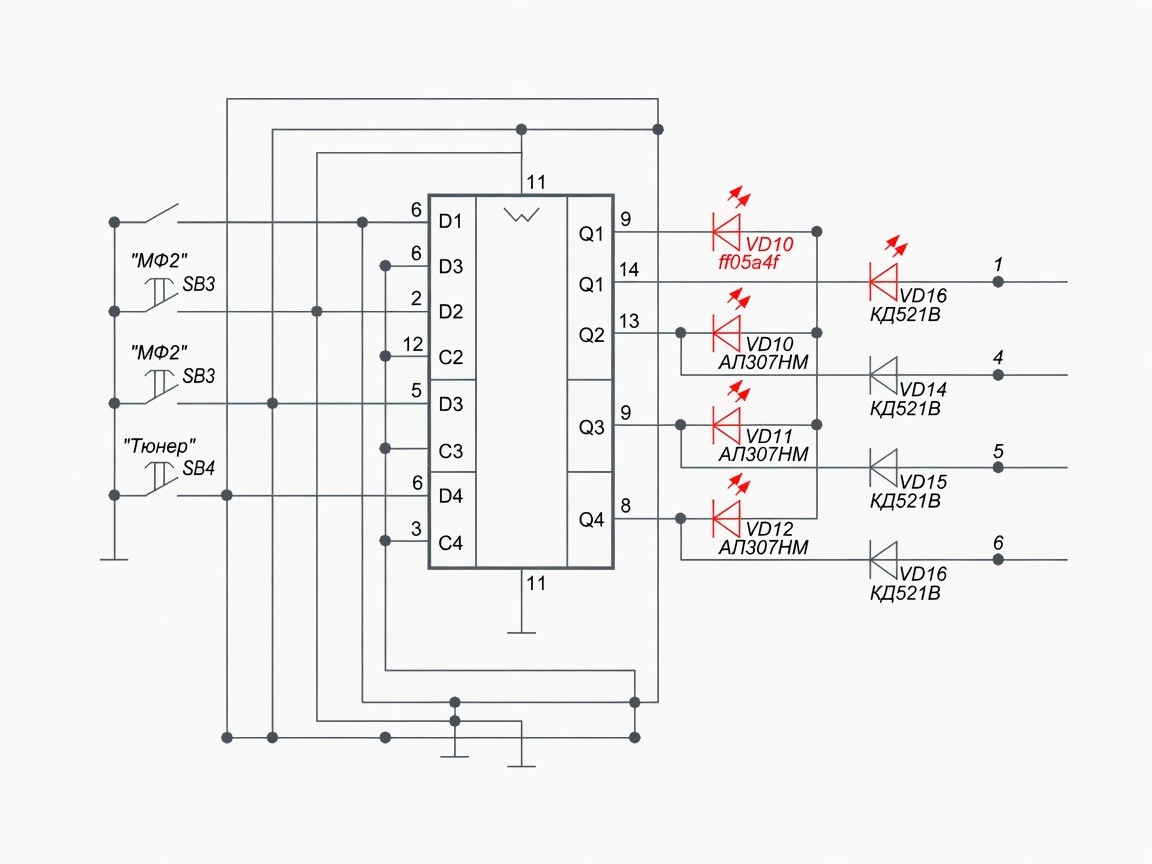

Кнопки. Классика после замены МОП-ключей — сохранить штатные кнопки и управлять ими через D-триггеры. В «Лорта 75У-202С» стояла К155ТМ5 (четыре D-триггера в DIP14): нажатие кнопки переключает триггер, с его выхода снимается высокий уровень. Управлять реле 12 В напрямую с КР590КН2 нельзя — она коммутирует только −10…+10 В, поэтому её меняют на КР590КН5 (−15…+15 В). Это позволяет оставить штатную лицевую панель и не сверлить новые отверстия.
Энкодер. Поворотный энкодер KY-040 даёт вращение (CLK/DT) и нажатие. В прошивке muffin-проекта короткое нажатие — включение питания, длинное — mute; параметр encPush меняет их местами, encDirection разворачивает вращение.

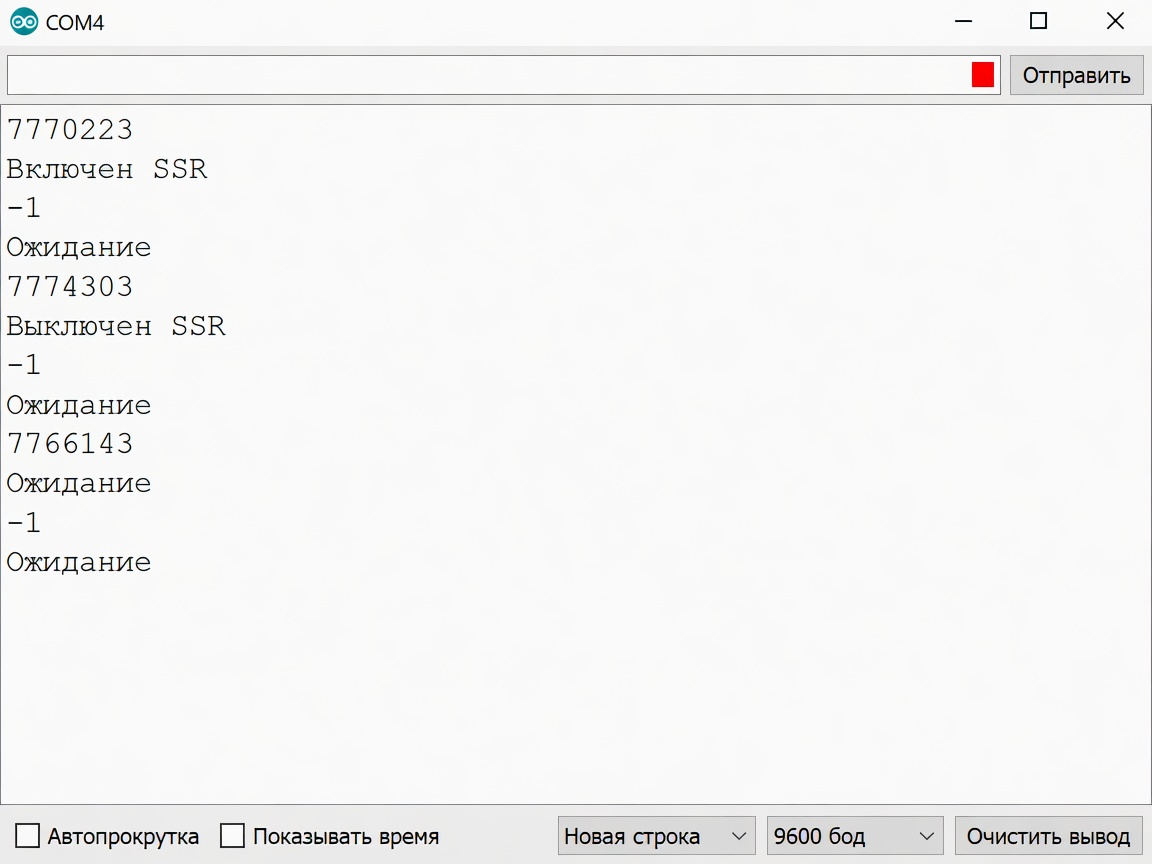

ИК-пульт. Приёмник (например, VS1848B) подключается к пину микроконтроллера; программа декодирует протокол (RC5, RC6, SIRC в проекте vaneijndhoven; произвольный пульт в проекте muffsy — коды кнопок выводятся в монитор и прописываются в скетче). Пульт даёт прямые кнопки 1–4 для входа, mute и питание.

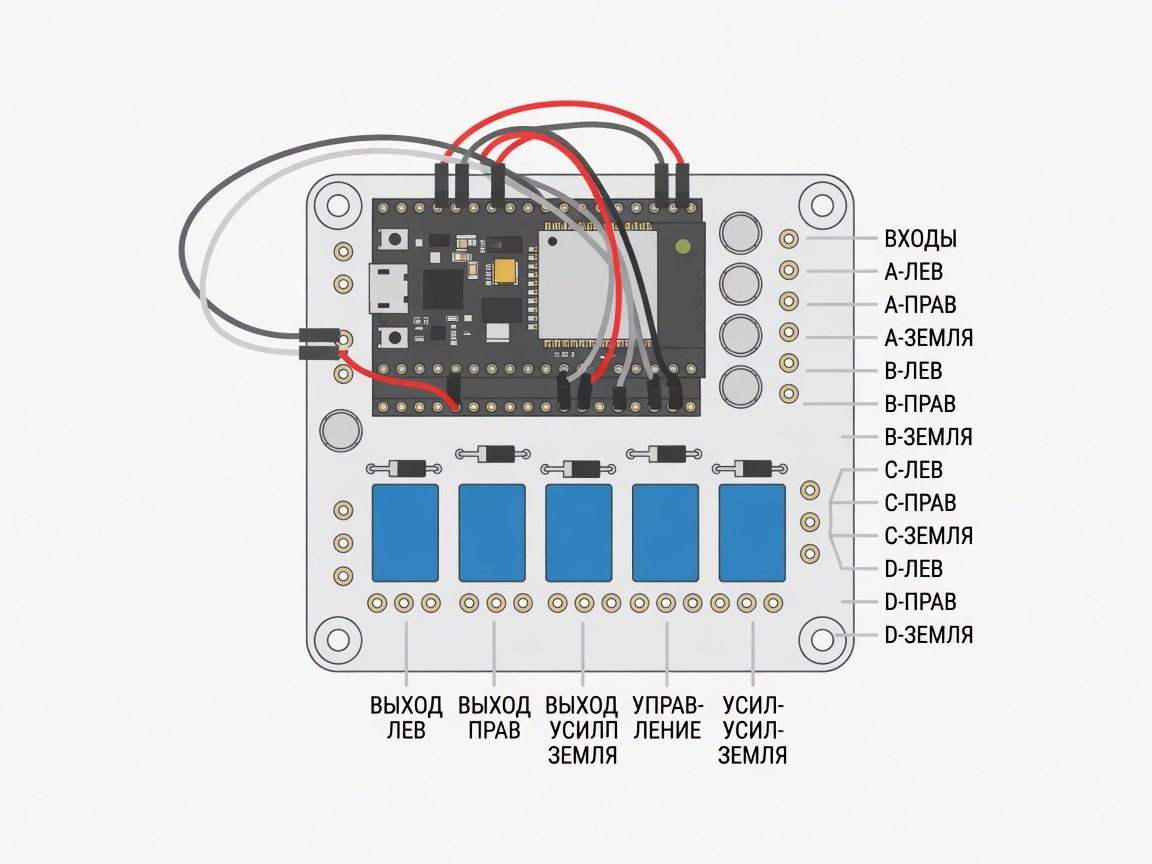

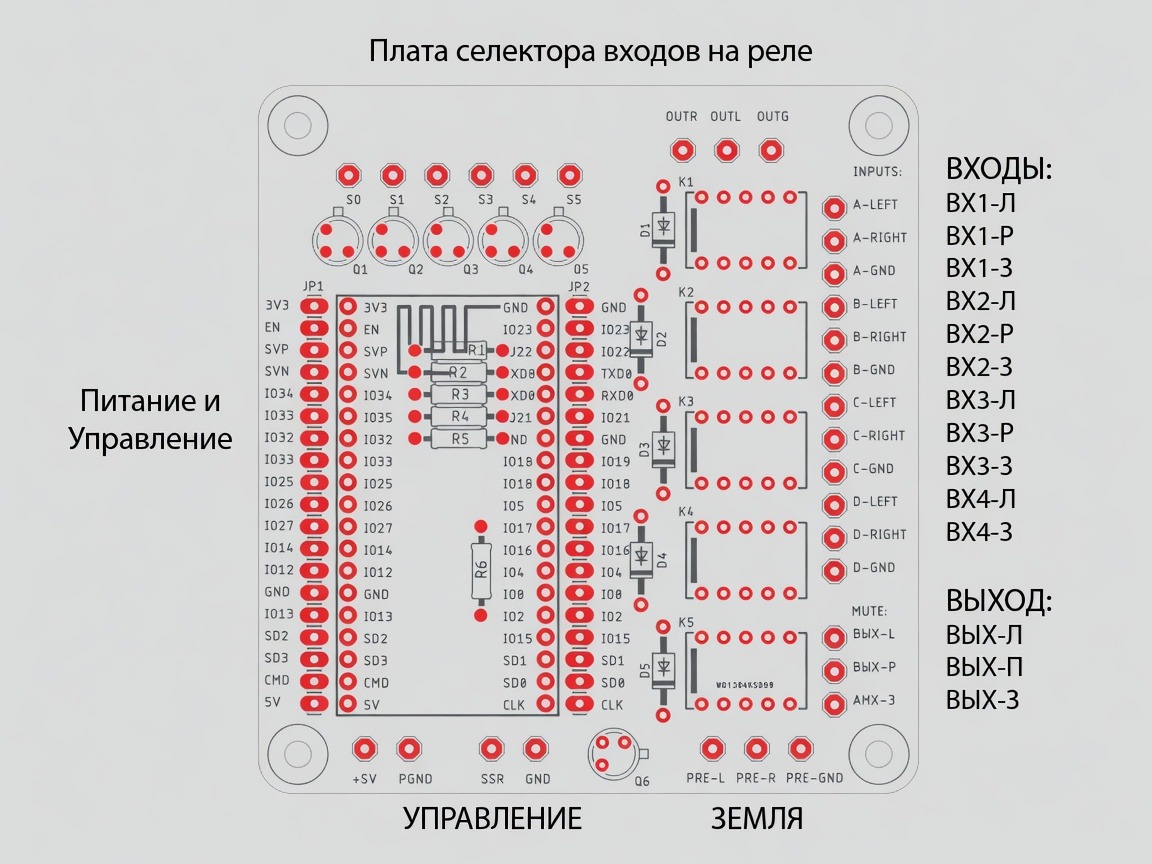

Индикация. Светодиоды питания, mute и по одному на вход. В проекте muffsy распиновка такая: IO2 — Power LED, IO4 — Mute LED, IO16/IO12/IO27/IO33 — реле входов A/B/C/D, IO32 — реле mute, IO5 — кнопка энкодера, IO34/IO35 — DT/CLK.
[TABLE — распиновка микроконтроллера проекта Muffsy Relay Input Selector]
| GPIO | Назначение |
|---|---|
| IO16 | Реле 1 — вход A |
| IO12 | Реле 2 — вход B |
| IO27 | Реле 3 — вход C |
| IO33 | Реле 4 — вход D |
| IO32 | Реле 5 — mute |
| IO2 / IO4 | Светодиоды Power / Mute |
| IO5 | Кнопка энкодера |
| IO34 / IO35 | Энкодер DT / CLK |
| SVP (36) | ИК-приёмник |
Mute и защита от щелчков
Мгновенное замыкание «горячего» провода вызывает заряд/разряд ёмкости межблочного кабеля — на выходе усилителя это слышно как щелчок. Защита строится на трёх правилах.
- Отдельное mute-реле на выходе селектора: при переключении входов сигнал сначала отключается, затем переключается вход, затем включается снова (break-before-make).
- Задержка включения (startupDelay). После подачи питания селектор остаётся в mute заданное время — пока источник и усилитель не выйдут в рабочий режим. В прошивке muffsy значение
startupDelayнастраивается, можно поставить 0. - Редкое переключение «бита» в аттенюаторе. Если рядом стоит релейный аттенюатор, один из шагов переключается при каждом изменении громкости и изнашивается быстрее остальных. В проекте soundmovements эту проблему решили двумя реле: шаг +1 дБ реализован в цепи обратной связи входного буфера (резистор 38,3 кОм при 4,64 кОм даёт +0,993 дБ), а два реле включаются поочерёдно в зависимости от младшего бита — ресурс удваивается.
Опыт soundmovements: при переключении уровней четырьмя реле одновременно щёлканье слышно снаружи корпуса, но «щелчка через колонки нет» — как и у «финального бита», переключение воспринимается бесшовно.
Установка в усилитель
Порядок работ при встраивании релейного селектора в готовый усилитель (по опыту доработки «Лорта 75У-202С»).
- Определите, чем управляет штатный селектор. Если это кнопки на передней панели и логика на D-триггерах, её можно сохранить, а выходы логики направить на реле вместо ключей (заменить МОП на герметичное реле).
- Проверьте напряжение управления. Ключи, рассчитанные на ±10 В, не годятся для питания обмоток 12 В; меняйте на подходящие или ставьте транзисторные ключи.

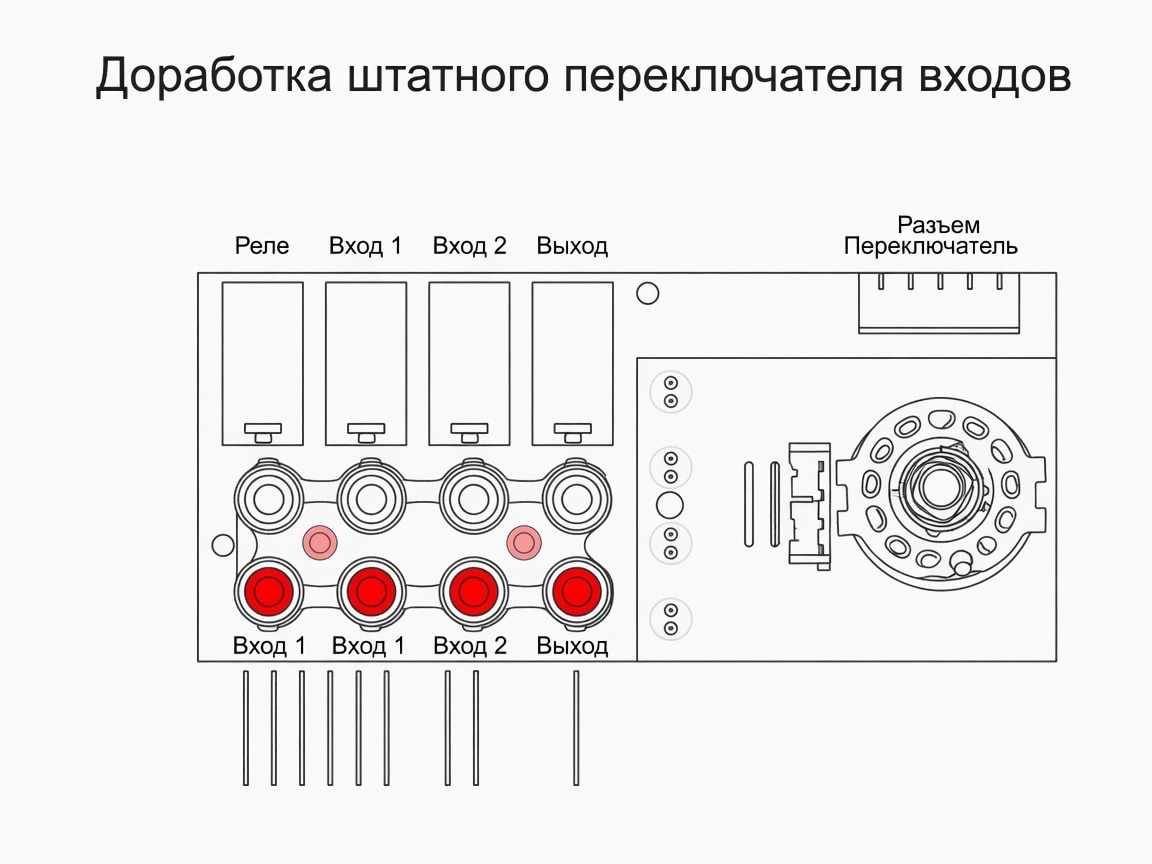

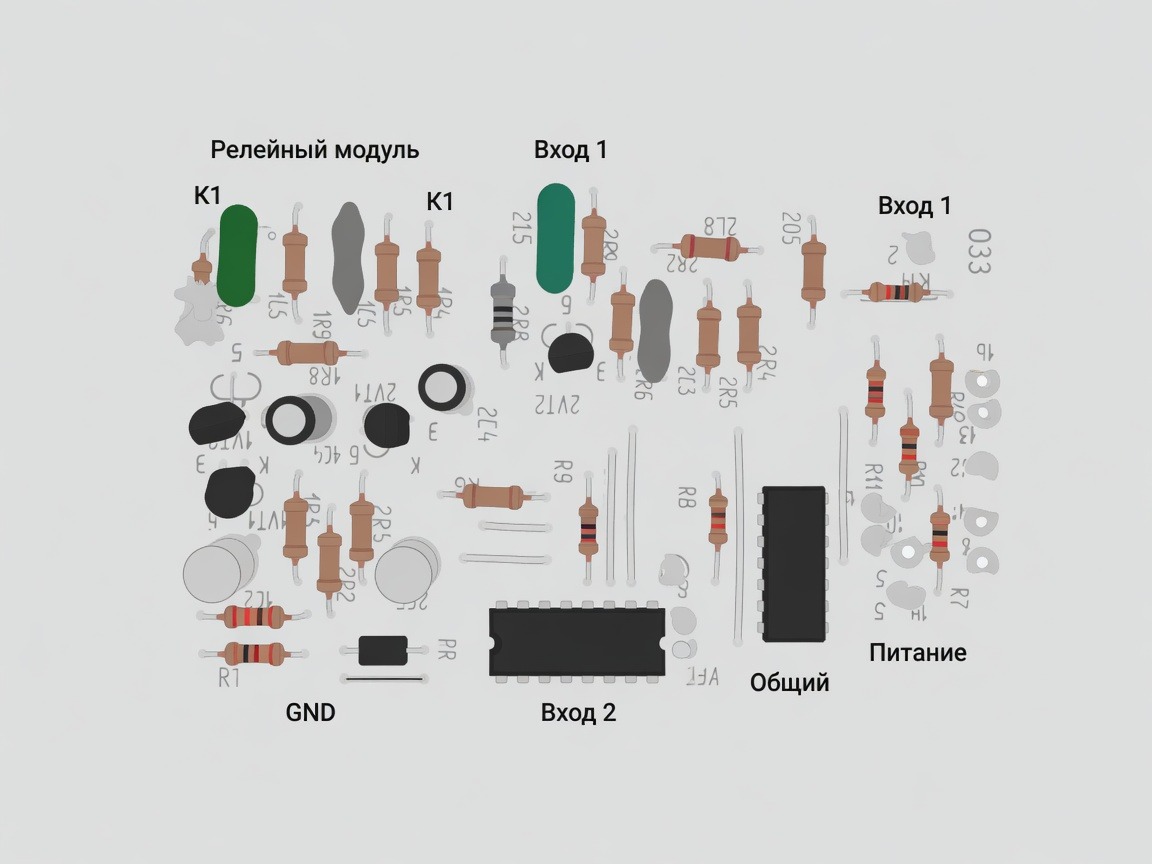

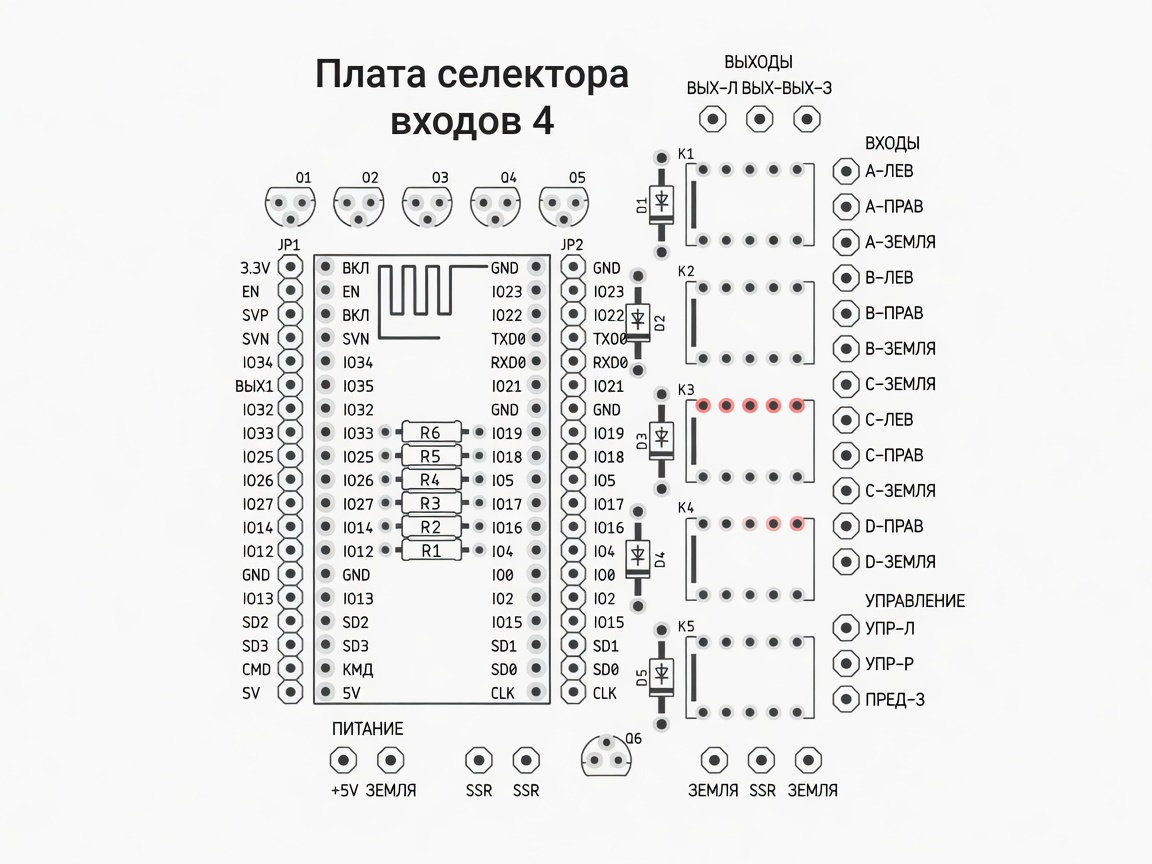

- Изготовьте небольшую переходную плату и разместите её вторым этажом над штатной на стойках; соедините пятачки сигнальной коммутации обрезками выводов или межплатными соединителями.
- Разведите питание отдельными проводниками к каждому потребителю, общий провод — звездой в одной точке.
- Сигнальный выход селектора введите в предусилитель экранированным (микрофонным) кабелем, экран — на землю только со стороны селектора.
- Разместите новые разъёмы в задней панели, изолировав их от металла, и закрепите на шасси.
- Проверьте перед включением: ни один вход не звонится на другой, земля не разорвана, mute-реле в исходном состоянии замкнуто на землю (или разомкнуто) по выбранной логике.
Предупреждение: работа с сетевым напряжением (SSR-реле питания усилителя) опасна. Подключайте силовую часть только через сертифицированного специалиста; корпус обязательно соединяется с защитной землёй.
Типичные ошибки
| Ошибка | Чем проявляется | Как исправить |
|---|---|---|
| Коммутация вместе с сигналом «холодного» провода | Щелчки, перезаряд кабеля | Коммутировать только сигнальную жилу, земли объединить |
| Общая точка земли в разных местах | Фон 50 Гц, гул | Землю входов свести звездой у селектора |
| Питание обмоток от шины усилителя | Наводки, просадки при срабатывании | Отдельный 5 В источник, развязка |
| Обычные реле с серебряными контактами | Шум, пропадание канала через месяцы | Реле с золотым покрытием, герметичные |
| Все реле включены при простое | Нагрев, износ обмоток | Замыкать ровно одно реле входа, остальные отпущены |
| Нет mute при переключении | Щелчки в колонках | Выделить mute-реле, включить break-before-make |
Частые вопросы
Сколько входов реально нужно?
На практике доминирует конфигурация 3–4 источника: ЦАП, виниловый тракт, тюнер/стример. Релейная схема наращивается модульно: в проекте vaneijndhoven на плате селектора четыре реле, при необходимости добавляют ещё три внешних — до семи входов.
Можно ли обойтись без микроконтроллера?
Да. Простейший вариант — переключатель на несколько положений, который подаёт питание на обмотку выбранного реле (в китайских модулях коммутации так и сделано: галетник подаёт напряжение на катушку). Это убирает ДУ и индикацию, но не влияет на качество сигнала.
Реле в селекторе ухудшают звук?
Само реле вносит только сопротивление контакта — единицы миллиом. Недостаток релейного селектора тот же, что у любого пассивного узла: он не буферизует сигнал, поэтому к длине кабеля и входному сопротивлению усилителя предъявляются более строгие требования.
Как согласовать селектор с релейным РГН?
Порядок каскадов: источник → селектор входов → аттенюатор (РГН) → усилитель мощности. Селектор ставится первым, аттенюатор — вторым; «горячий» выход селектора соединяется с входом аттенюатора коротким экранированным проводом.
Чем релейный селектор отличается от коммутатора акустики?
Селектор работает с линейным сигналом (единицы вольт, миллиамперы), коммутатор акустики — с током в единицы ампер и напряжением до десятков вольт. Для акустики нужны реле с мощными контактами либо отдельная схема на переключателе.
Итоги
Релейный селектор входов решает три задачи одновременно: убирает взаимопроникновение каналов, свойственное полупроводниковым коммутаторам, сохраняет чистый металлический контакт в тракте и позволяет управлять выбором источника кнопкой или пультом.
- Полупроводниковые коммутаторы на МОП-ключах дают фон, свист и подмешивание соседнего входа — это типовая причина переделки.
- Сигнальную жилу коммутируют, землю — нет; земли сводят звездой у селектора.
- На вход — одно герметичное реле с золотыми контактами (Panasonic TQ2-5V, Fujitsu 53W/1), плюс отдельное mute-реле.
- Обмотками управляют через транзисторные ключи (PN2222A + 1N4004) или ULN2003; контроллер — ESP32/Arduino с энкодером и ИК-приёмником.
- Break-before-make и startupDelay убирают щелчки при переключении и включении.
- Питание селектора — отдельное, разъёмы изолированы от шасси, корпус заземлён.
