В комплект входит:
1) плата релейного регулятора
2) мини-палата с энкодером
3) ИК приёмник на проводе 20 см
4) шлейф для соединения палаты энкодера с платой регулятора
5) инфракрасный пульт управления
Работает от постоянного напряжения 8 ~ 15 вольт.

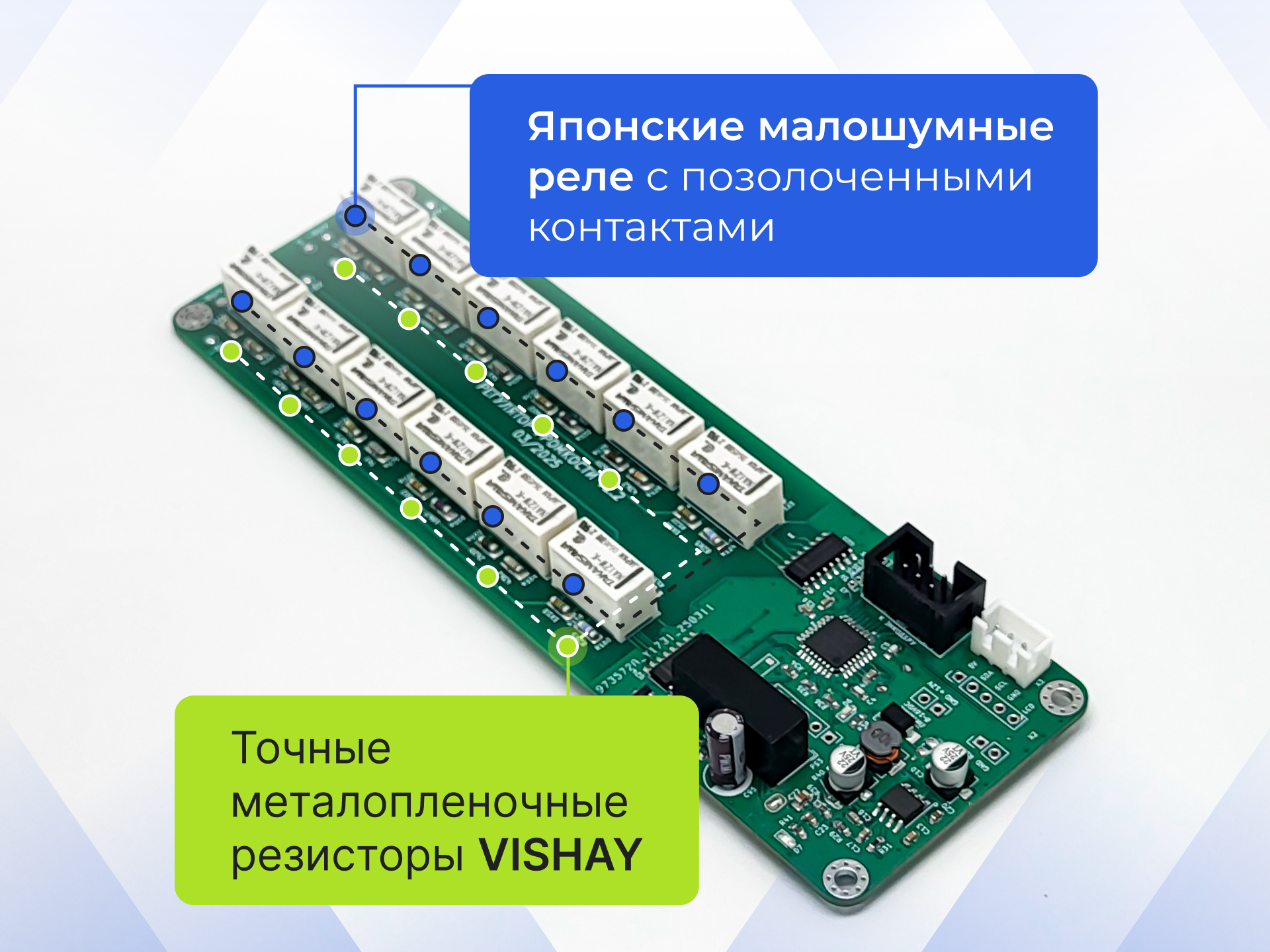

Используются высокоточные резисторы VISHAY MELF 0204

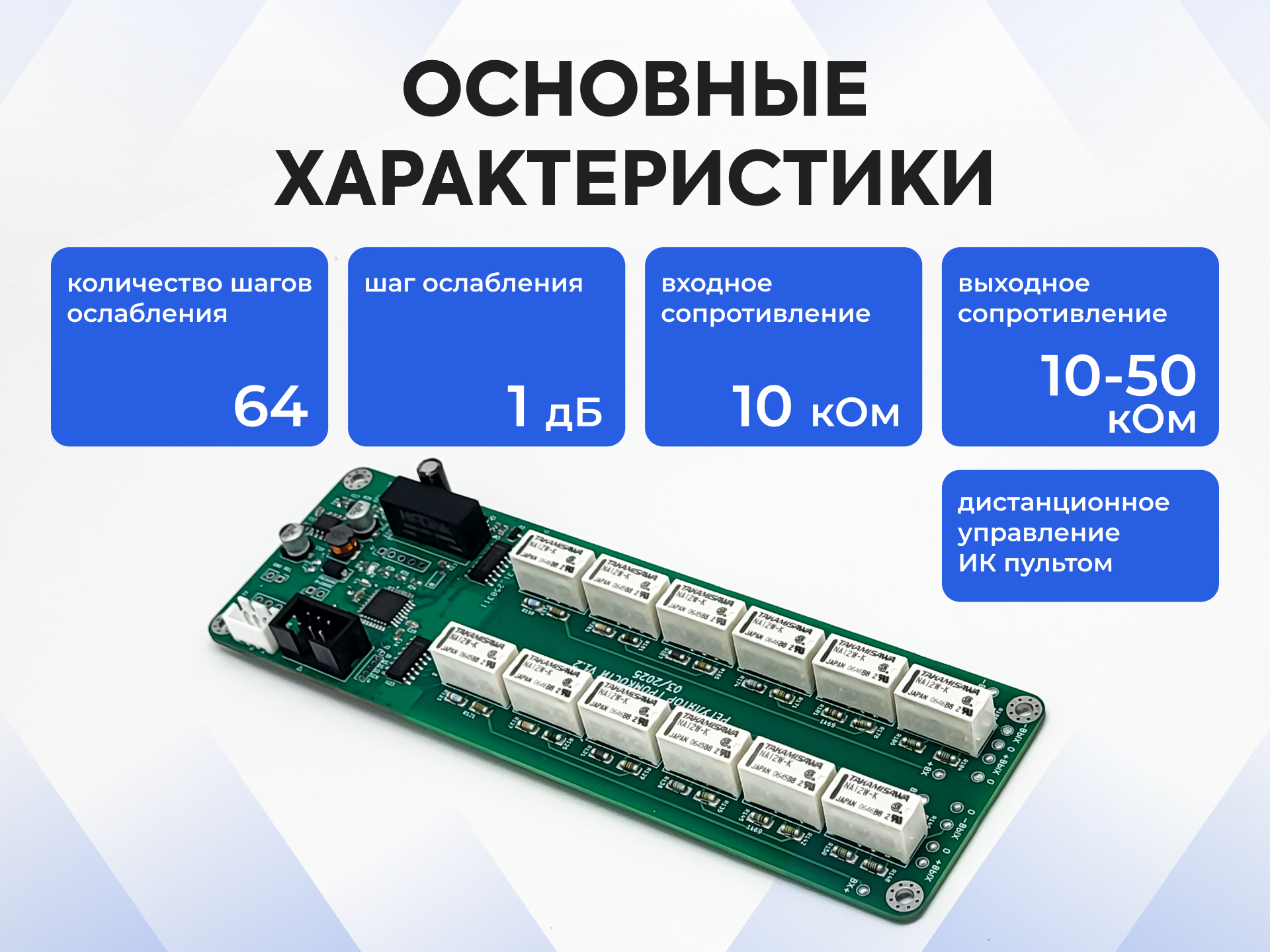

1. Регулятор балансный и есть вариант стерео.
2. Степень ослабления аттенюатора фиксированная (0…63 дБ).
3. Шаг регулирования 1 дБ / 2 дБ
4. Входное сопротивление аттенюатора может быть (4.7 кОм - 50 кОм ).
5. Регулировка громкости осуществляется по логарифмическому закону.

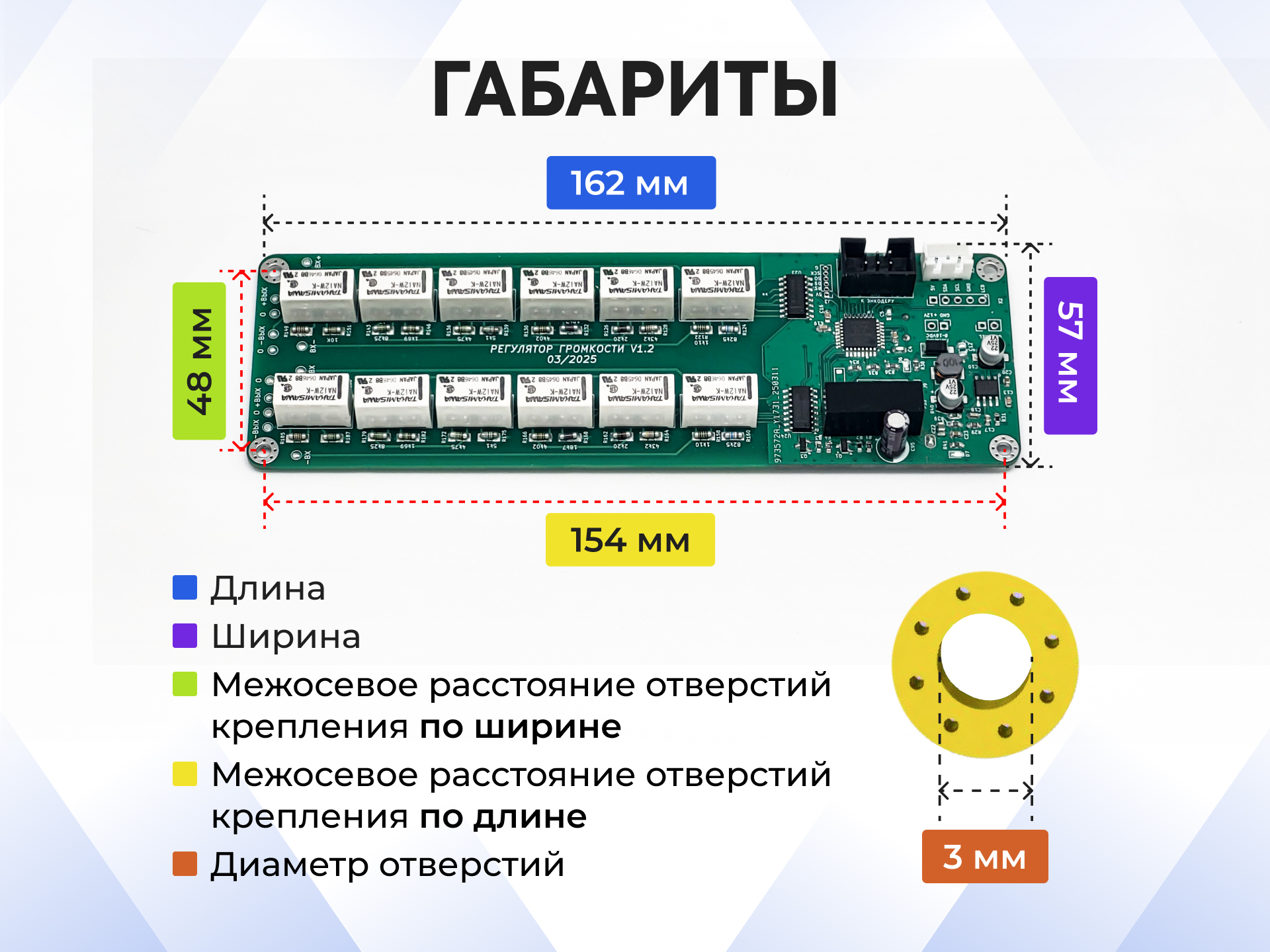

6. Габаритные размеры балансного модуля: 150 х 50 х 18 мм.
7. Управление модулем осуществляется с помощью ИК пульта и поворотного энкодера.
Модуль предназначен для интеграции в аудио-устройства в качестве балансного регулятора громкости (аттенюатора).
ВАЖНО! Прочитайте перед покупкой
Этот регулятор требует согласования по импедансу с вашей аппаратурой.
Регулятор НЕ ПОДХОДИТ для:
❌ Ламповых предусилителей (выходное сопротивление >100 кОм)
❌ Ламповых усилителей мощности (входное сопротивление 50 кОм – 1 МОм)
❌ Высокоомных источников и нагрузок
Регулятор ПОДХОДИТ для:
✅ Транзисторных ЦАП и предусилителей (выходное сопротивление <1 кОм)
✅ Транзисторных усилителей мощности с входным сопротивлением 2–47 кОм
⚠️ Требуется установка дополнительных резисторов параллельно выходу для согласования с конкретным усилителем
Что нужно знать:
Выходной импеданс регулятора зависит от положения громкости и может достигать 25–50 кОм
Для корректной работы необходимо подобрать параллельные резисторы на выходе (номинал рассчитывается под ваш усилитель)
Без согласования возможны: треск, щелчки, наводки, искажения звука
Консультация по подбору резисторов предоставляется, но установку выполняете самостоятельно
⚠️ УСЛОВИЯ ВОЗВРАТА:
Несогласованность по импедансу, треск, шумы, наводки — НЕ являются гарантийным случаем.
Возврат возможен только при:
Заводском браке платы или компонентов
Полной неработоспособности устройства
Покупая этот регулятор, вы подтверждаете:
Понимание необходимости согласования по импедансу
Готовность самостоятельно установить дополнительные резисторы
Наличие базовых знаний в области аудиотехники или готовность обратиться к специалисту
Рекомендация:
Перед покупкой уточните:
Выходное сопротивление вашего источника (ЦАП/предусилитель)
Входное сопротивление вашего усилителя мощности
Если эти параметры вам неизвестны или вы не готовы заниматься согласованием — этот регулятор вам не подходит.
Частые вопросы и ответы по регулятору громкости.
Вопрос: регулировка с пульта происходит по разовому нажатию кнопок или можно удерживать?
О: и по разовому нажатию и при удержании кнопок на пульте идет плавное прибавление / убавление уровня.
Вопрос: Есть ли "быстрая" регулировка?
Ответ: быстрой регулировки не предусмотрено.
Вопрос: Запоминание прежнего уровня после отключения питания есть?
Ответ: В данной версии не предусмотрено.
регулятор стартует всегда с уровнем 15% громкости.
какой смысл сохранять уровень, если при старте его нужно будет контролировать что бы не усилитель не оглушил,
и убавлять, так как не помнишь на каком уровне выключил усилитель.
Вопрос: кнопка включения на что-нибудь задействована?
Ответ: да ей можно включать и выключать сам регулятор и дополнительный выход 100мА (например на силовое реле).
Вопрос: можно ли организовать включение например усилителя с данной платы?
Ответ: да можно.
Релейный регулятор громкости Никитина используется в качестве аттенюатора для регулировки уровня громкости не балансных аудио устройств (цап, усилитель мощности).
Подходит для цапов PCM1702, PCM58, PCM63, PCM1704, AD1865, AD1541, мультибит, AK4490, AK4493, AK4499
Усилителей мощности: зуев, брагин, ом27, yes3, onlymusic.
регулятор Никитина, лестничный регулятор, электронный регулятор громкости, дистанционное управление громкостью, пассивный предусилитель, электронный потенциометр, alps, контроллер мониторов, контроллер студийный.
