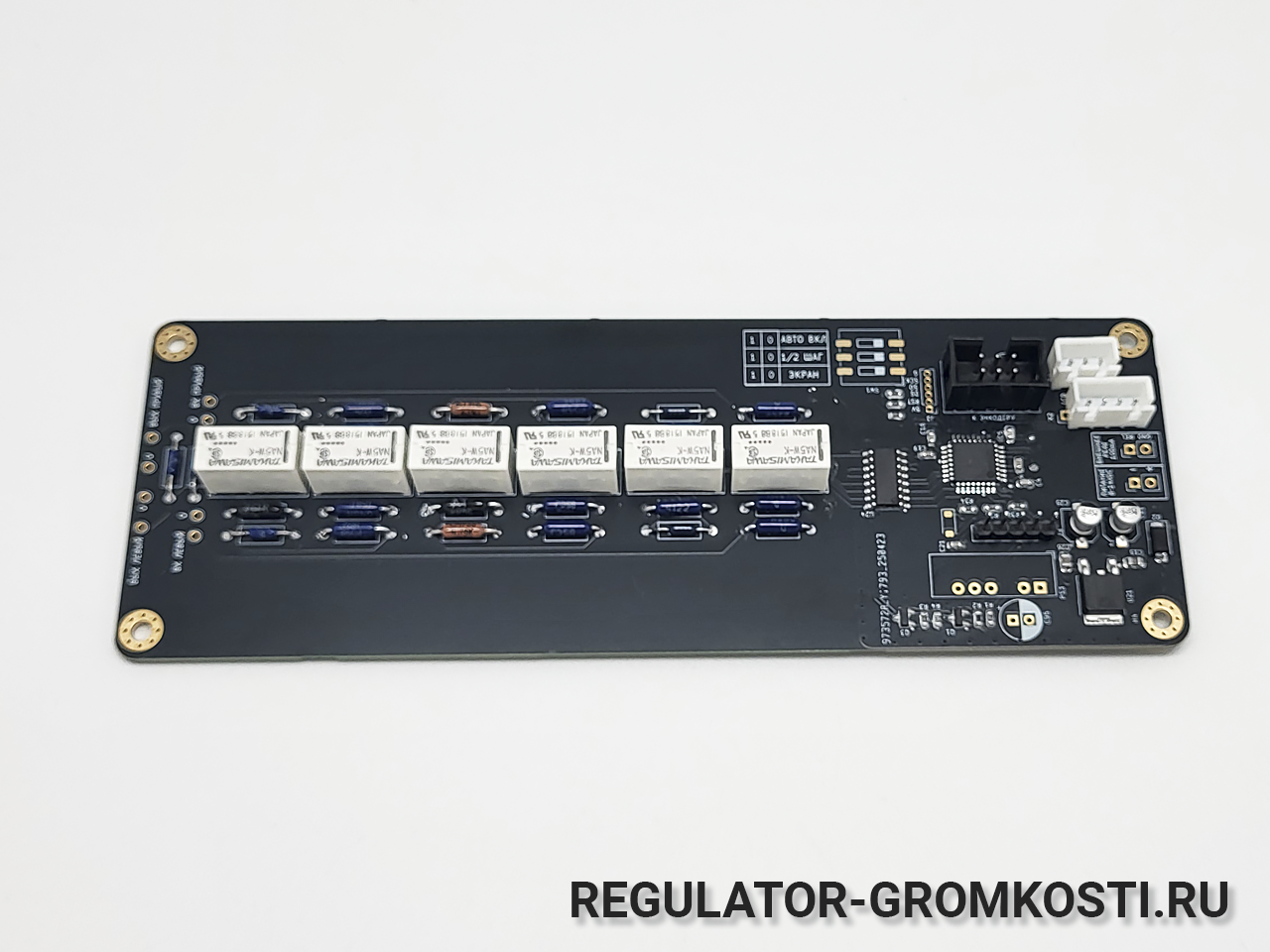

Собранный "премиум" стерео релейный регулятор громкости по схеме Нитикина.

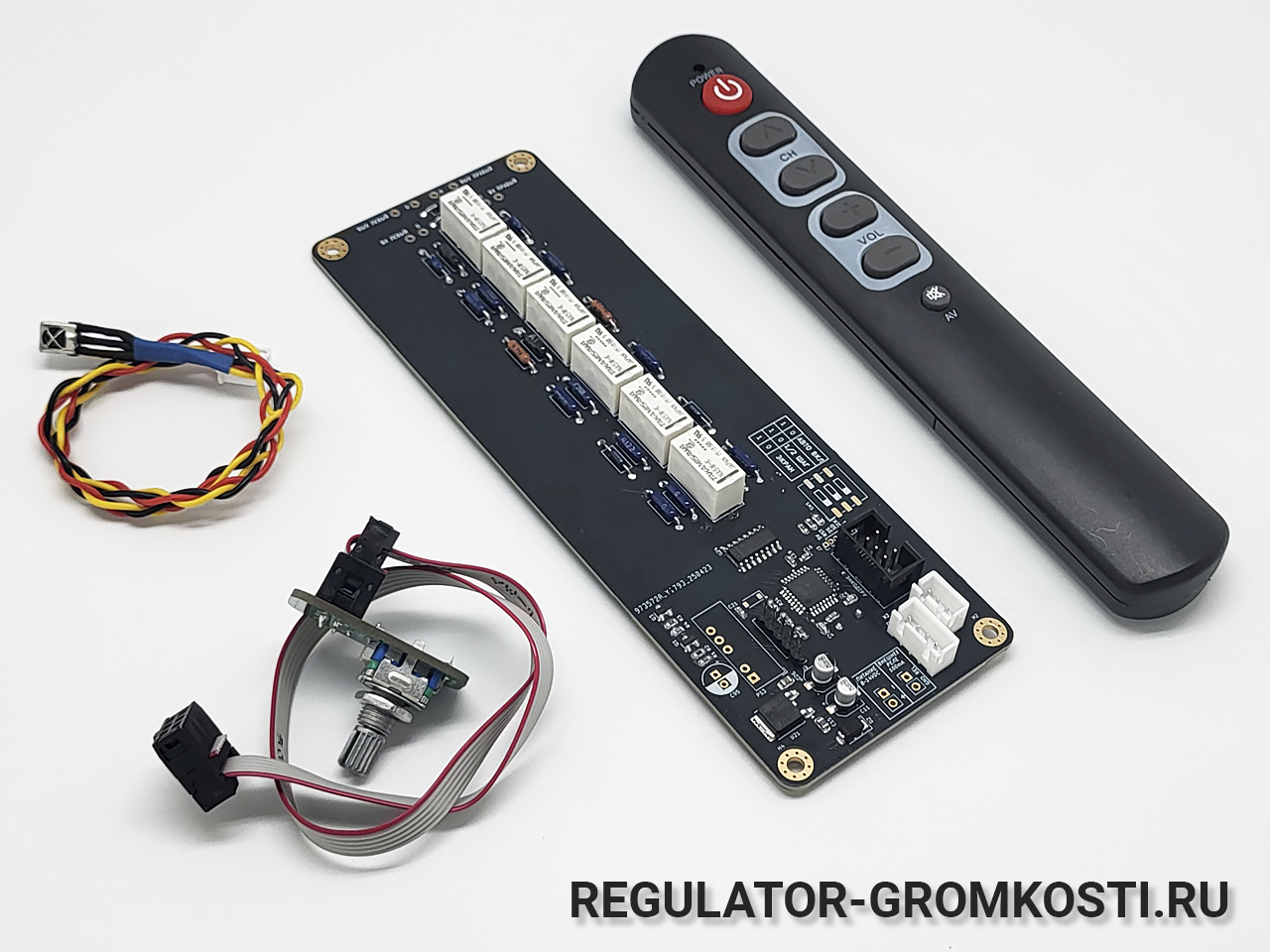

В комплект входит:

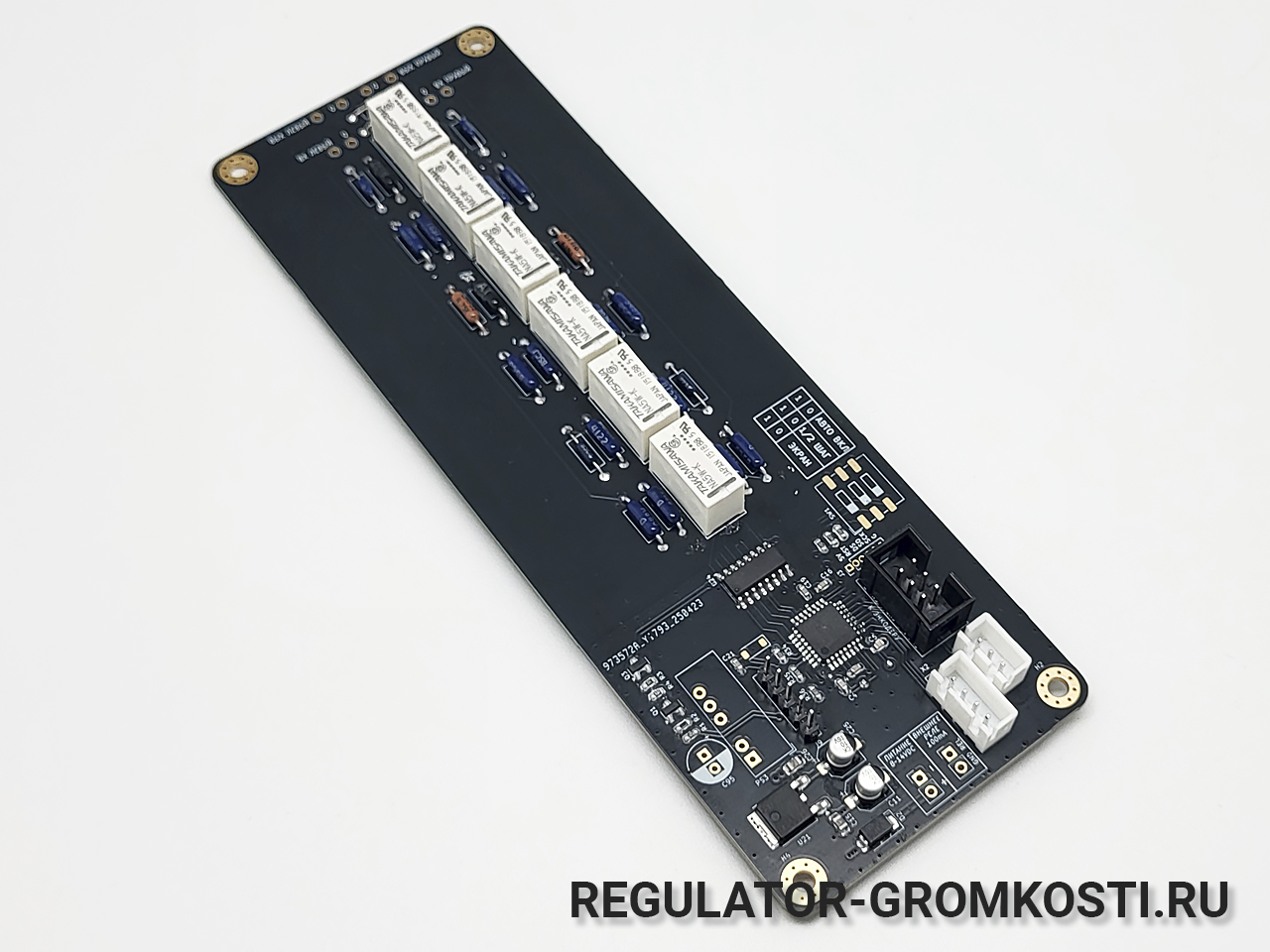

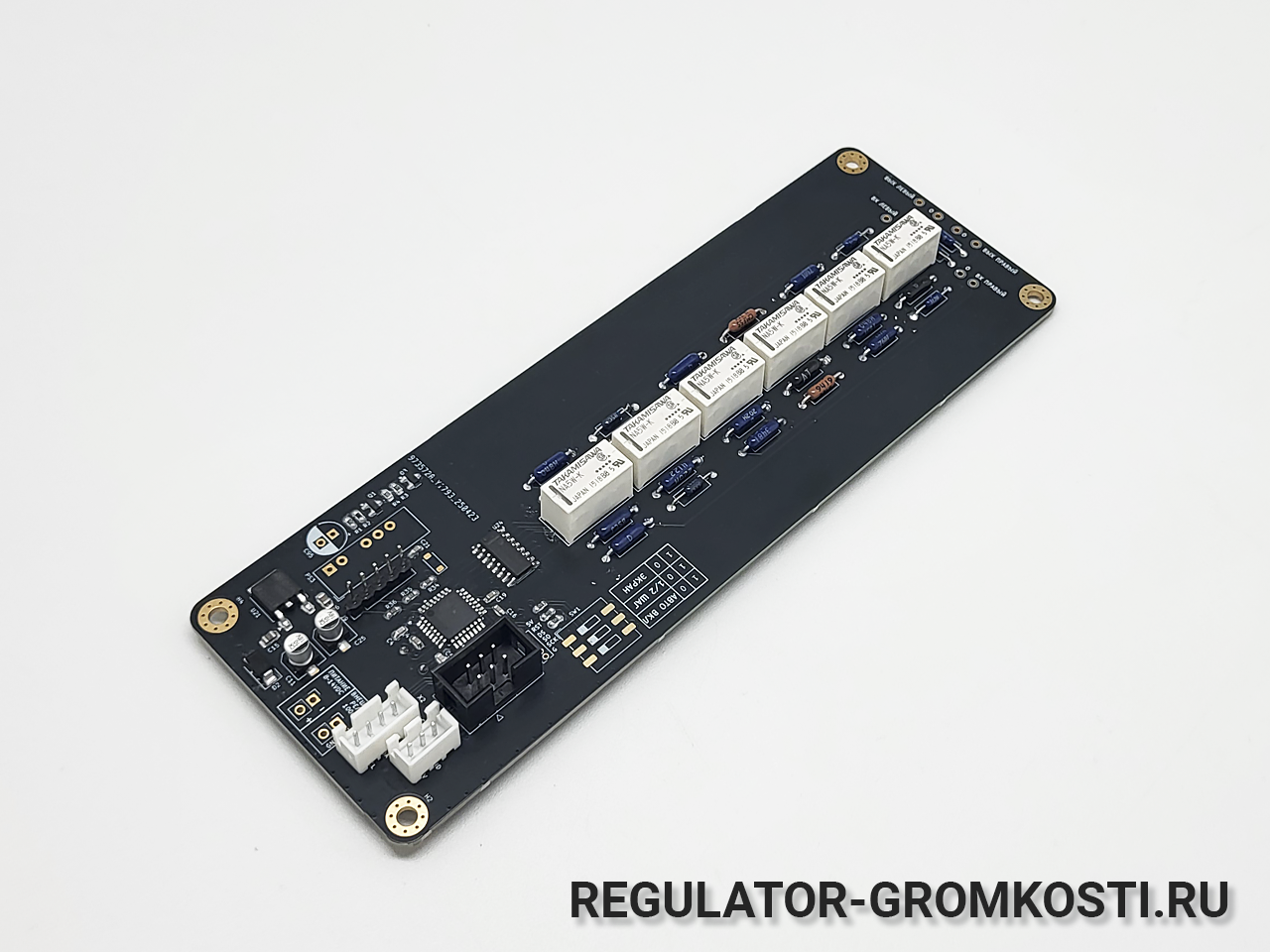

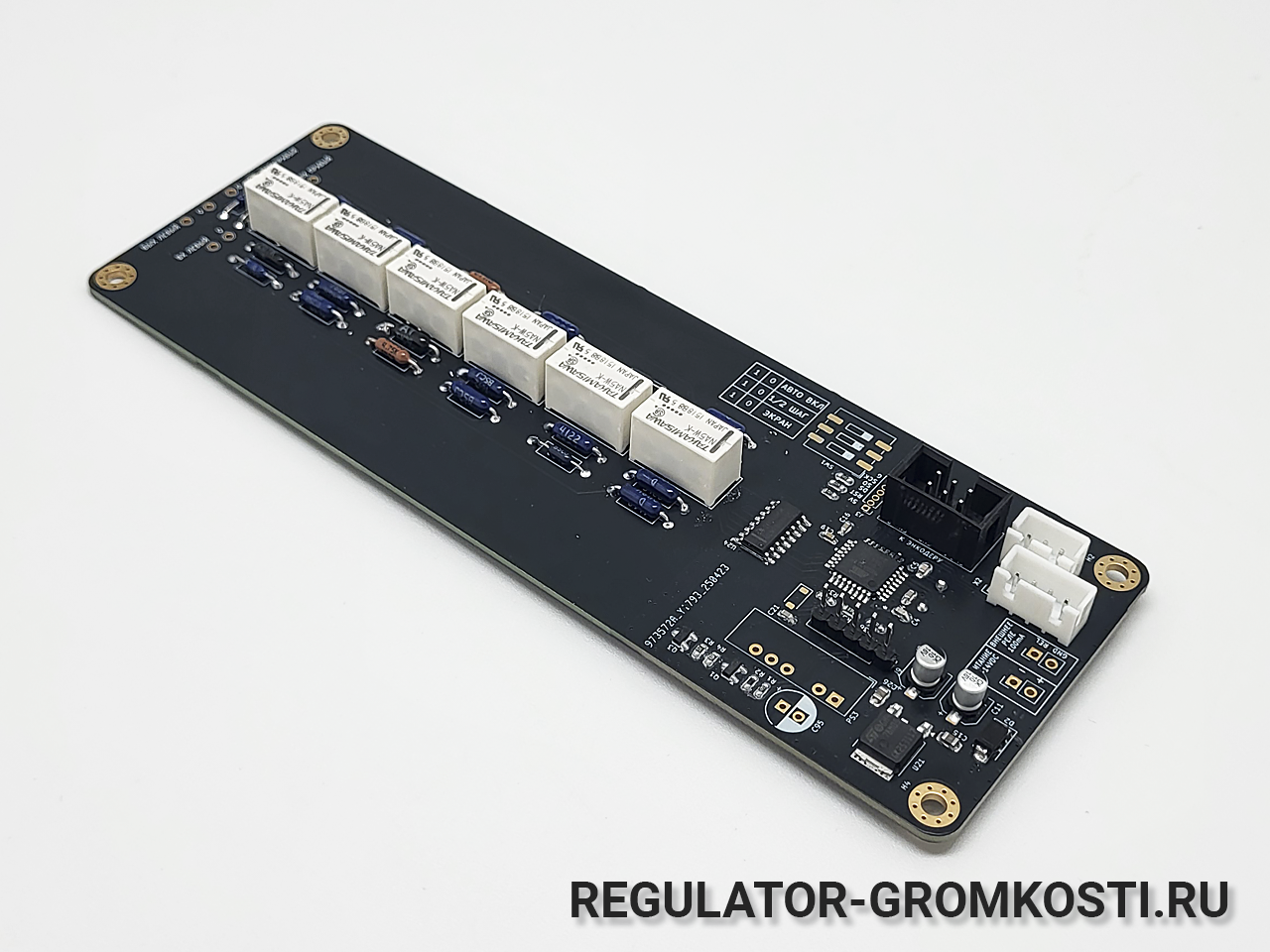

1) плата релейного регулятора
2) мини-палата с энкодером
3) ИК приёмник на проводе 20 см
4) шлейф для соединения палаты энкодера с платой регулятора
5) инфракрасный пульт управления
Работает от постоянного напряжения 8 ~ 15 вольт.

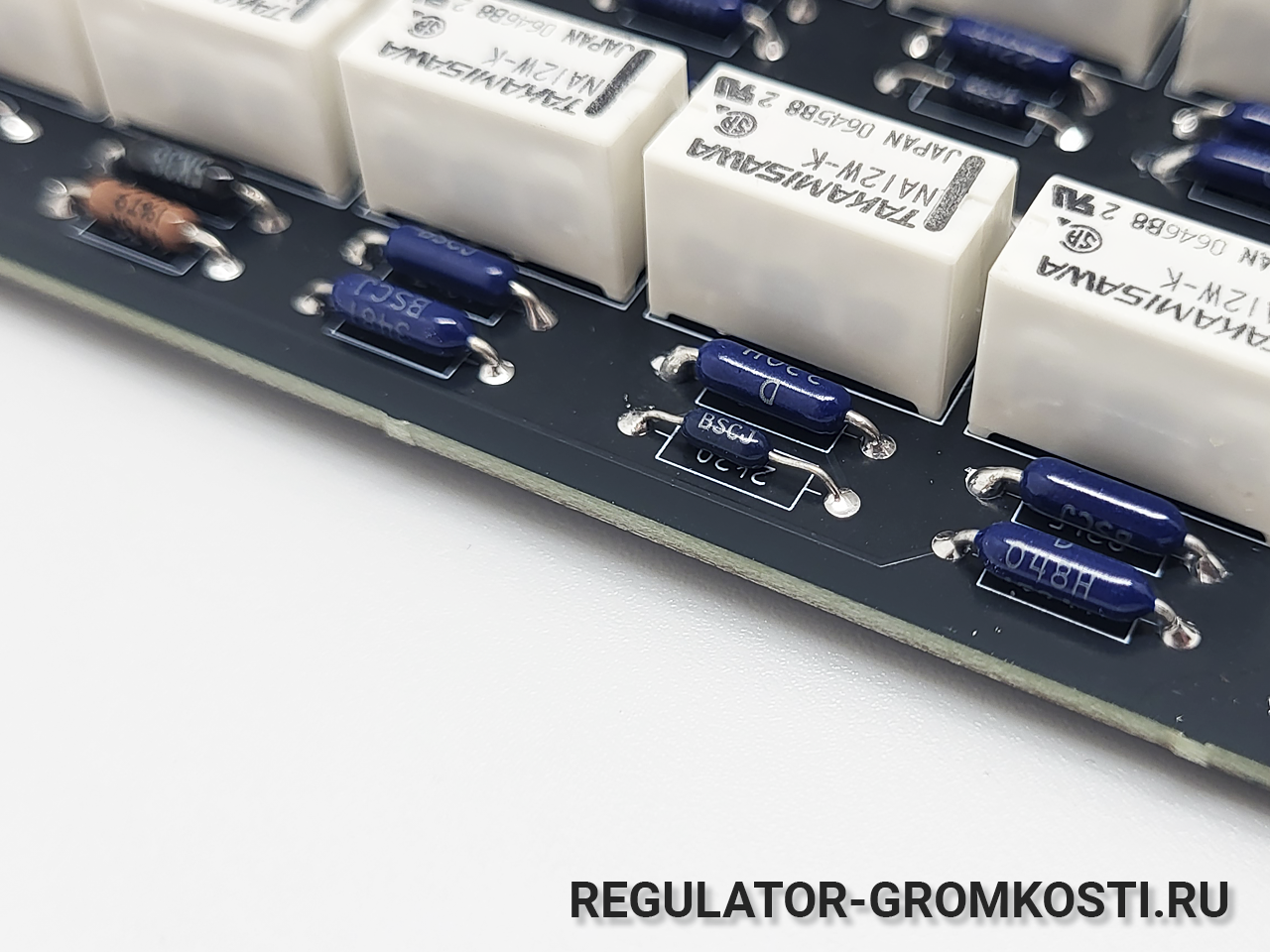

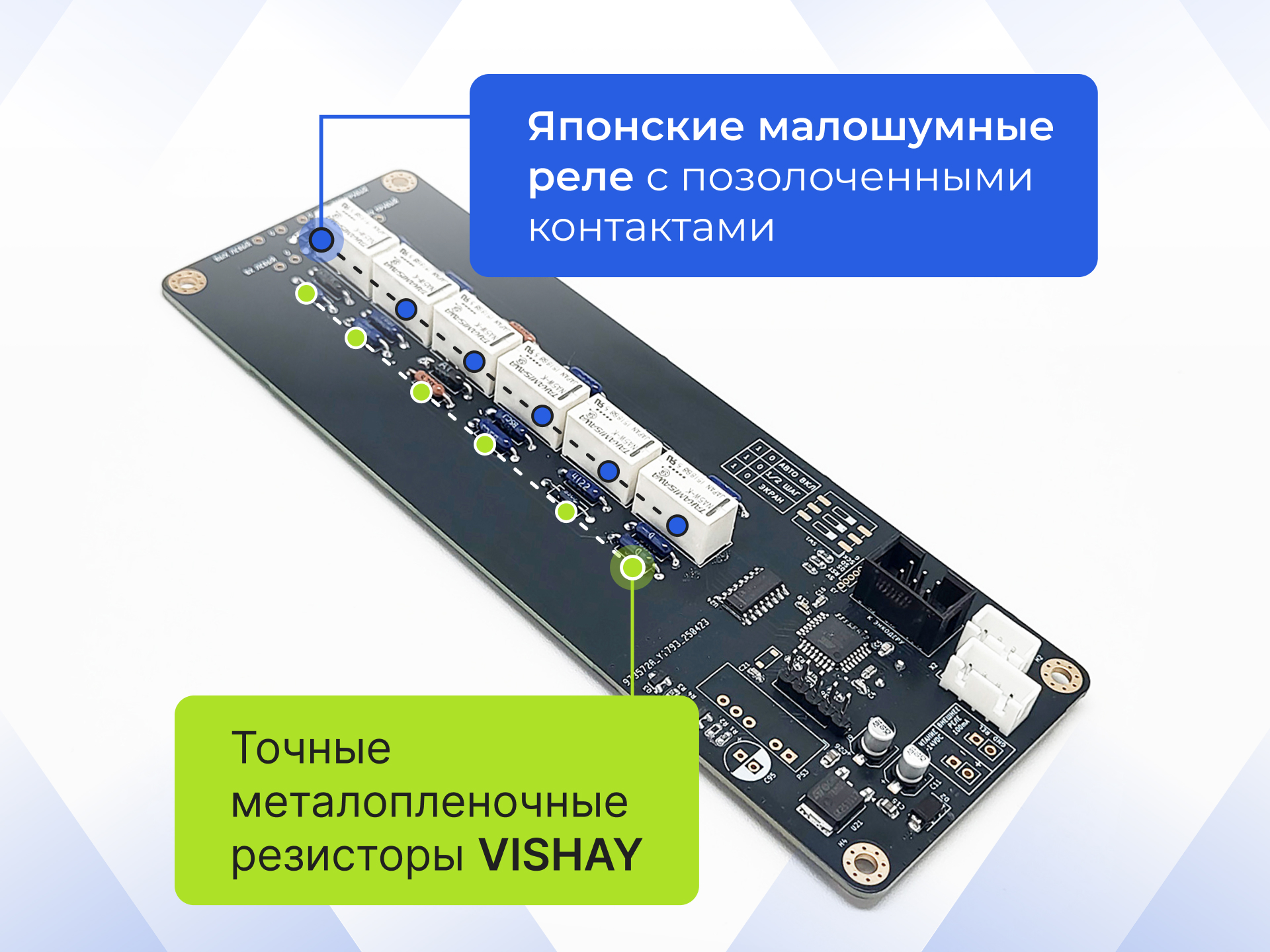

Используются высокоточные резисторы 0.1% точности

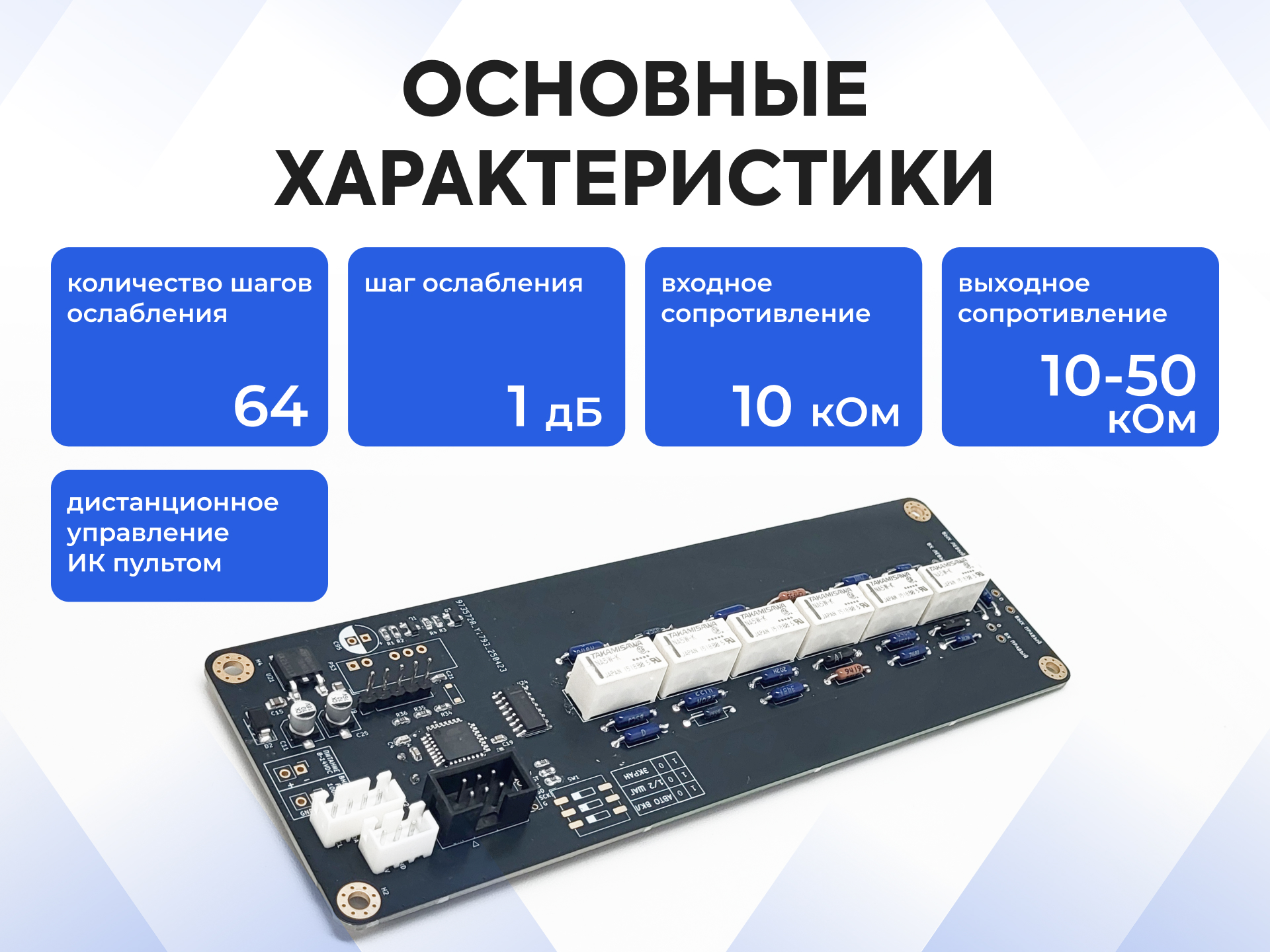

1. Регулятор стерео и есть вариант балансного исполнения.
2. Степень ослабления аттенюатора фиксированная (0…63 дБ).
3. Шаг регулирования 1 дБ / 2 дБ
4. Входное сопротивление аттенюатора может быть (4.7 кОм - 50 кОм ).
5. Регулировка громкости осуществляется по логарифмическому закону.

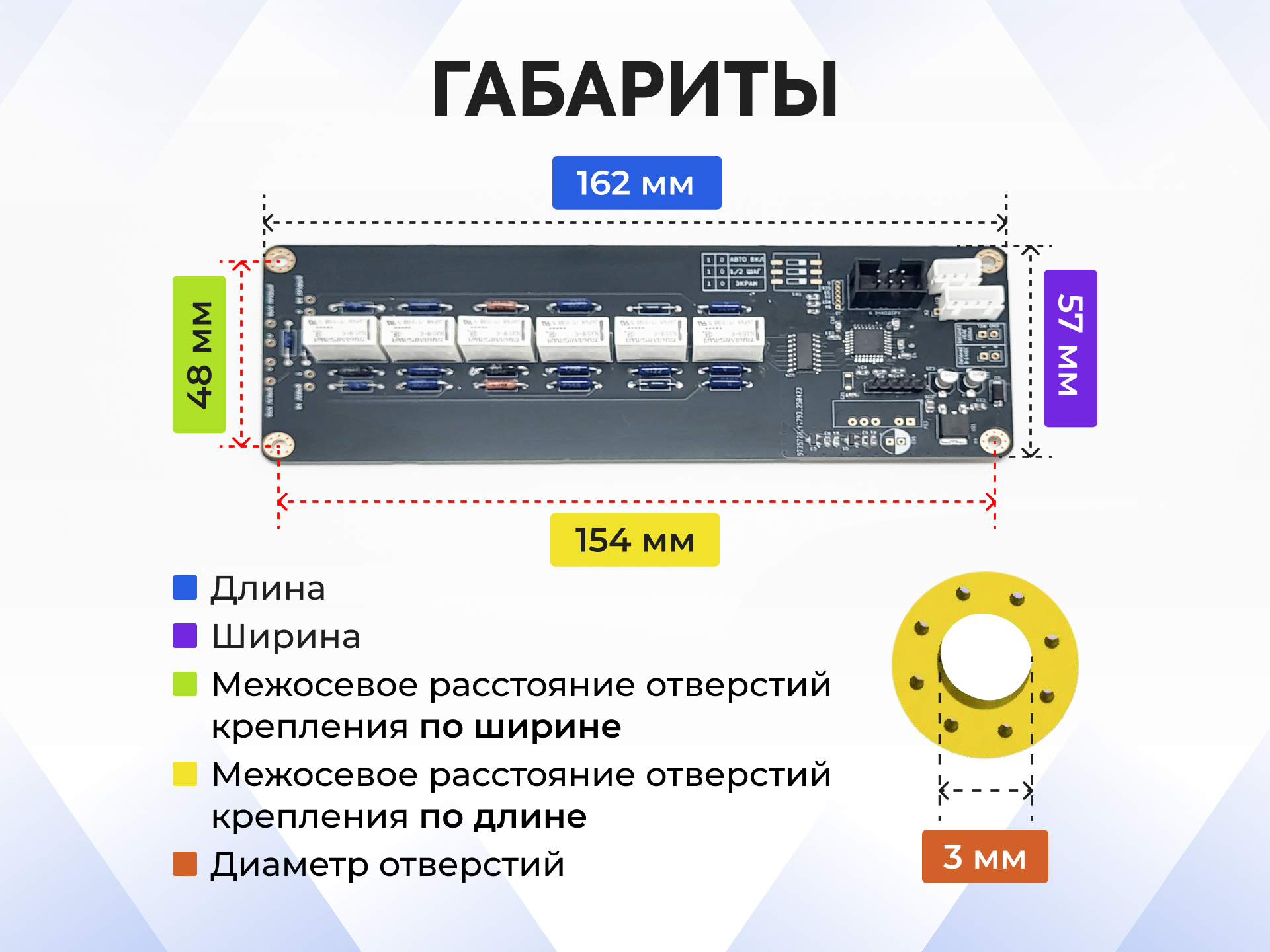

6. Габаритные размеры балансного модуля: 150 х 50 х 18 мм.
7. Управление модулем осуществляется с помощью ИК пульта и поворотного энкодера.
Модуль предназначен для интеграции в аудио-устройства в качестве регулятора громкости (аттенюатора).
Частые вопросы и ответы по регулятору громкости.
Вопрос: регулировка с пульта происходит по разовому нажатию кнопок или можно удерживать?
О: и по разовому нажатию и при удержании кнопок на пульте идет плавное прибавление / убавление уровня.
Вопрос: Есть ли "быстрая" регулировка?
Ответ: быстрой регулировки не предусмотрено.
Вопрос: Запоминание прежнего уровня после отключения питания есть?
Ответ: В данной версии не предусмотрено.
регулятор стартует всегда с уровнем 15% громкости.
какой смысл сохранять уровень, если при старте его нужно будет контролировать что бы не усилитель не оглушил,
и убавлять, так как не помнишь на каком уровне выключил усилитель.
Вопрос: кнопка включения на что-нибудь задействована?

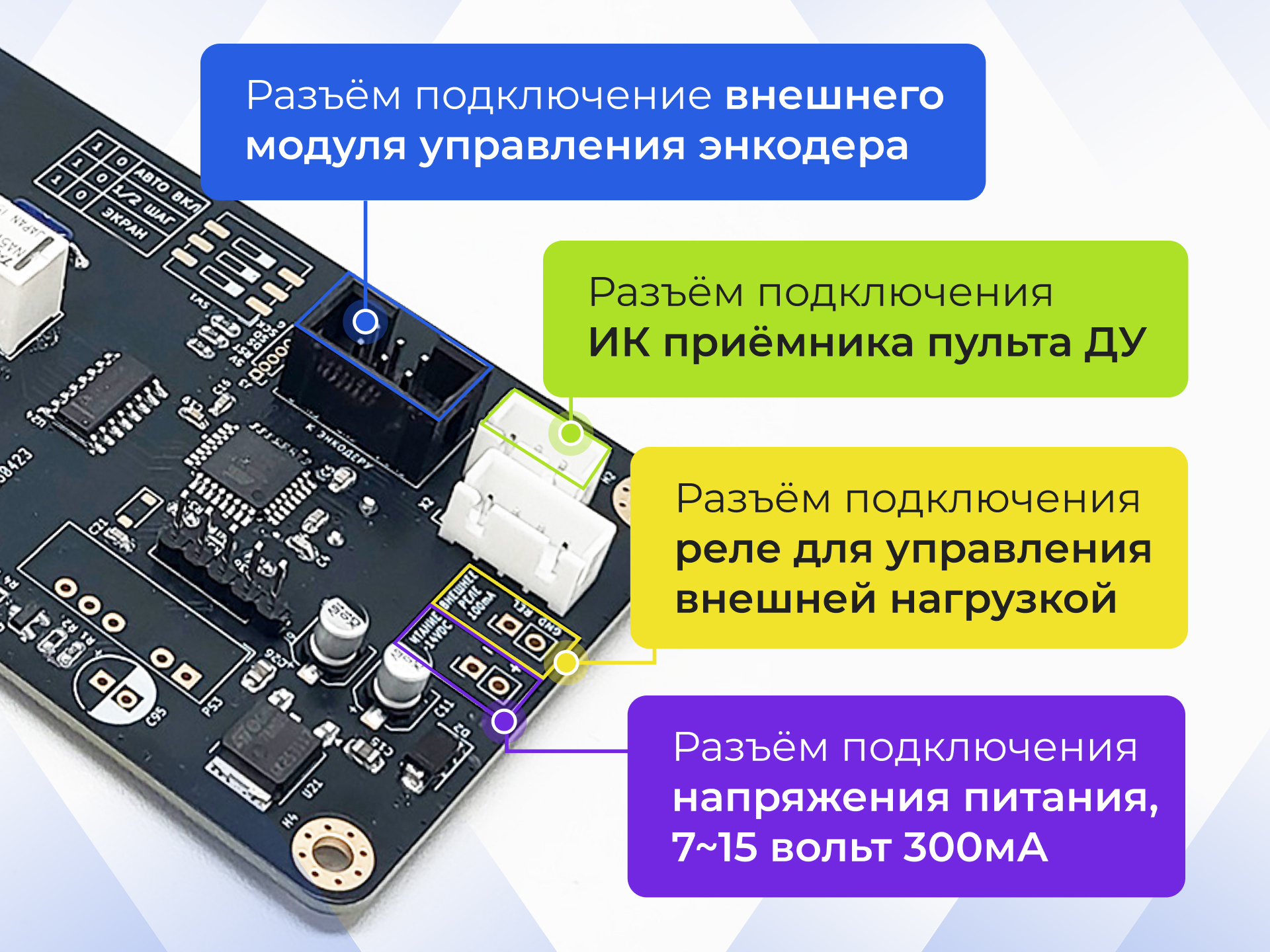

Ответ: да ей можно включать и выключать сам регулятор и дополнительный выход 100мА (например на силовое реле).
Вопрос: можно ли организовать включение например усилителя с данной платы?
Ответ: да можно.
Релейный регулятор громкости Никитина используется в качестве аттенюатора для регулировки уровня громкости не балансных аудио устройств (цап, усилитель мощности).
Подходит для цапов PCM1702, PCM58, PCM63, PCM1704, AD1865, AD1541, мультибит, AK4490, AK4493, AK4499
Усилителей мощности: зуев, брагин, ом27, yes3, onlymusic.
регулятор Никитина, лестничный регулятор, электронный регулятор громкости, дистанционное управление громкостью, пассивный предусилитель, электронный потенциометр, alps, контроллер мониторов, контроллер студийный.
