DSP3 2026 — 8-ми канальный звуковой процессор для автозвука SQ

Новая версия SQ процессора от 2026 года.
Полная переработка всего предыдущего опыта.


В основе аудио источника и главного модуля управления всем процессором лежит одноплатный компьютер работающий под управлением ОС Linux / Unix.

★ Импульсный источник питания для аналоговой части (цапов, ОУ и регулятора громкости)
★ Цифровой сигнальный процессор на основе ADAU1452
★ Цифроаналоговый преобразователь Texas Instruments BurrBrown PCM 5122
★ Рабочая частота дискретизации фиксированная 96кГц / 24 Бита
★ 8-ми канальный аналоговый электронный регулятор громкости
★ Электромагнитные реле для MUTE на выходных аналоговых линиях выхода.
★ Аппаратная защита для ВЧ динамиков (аппаратный ФНЧ, отключаемый)
★ Возможность отправки аудио потока из телефона через BubbleUpP
★ Возможность воспроизведения интернет радио (при наличии 4G модема)

★ 2 USB разъема для подключения USB накопителя, 4G модема, пульта управления.
С помощью установленного USB модема от WIFI точки доступа раздается интернет подключенным устройствам (как обычный роутер).
100% Поддерживаемые накопители USB 2.0 емкостью до 1 ТБ.
внешние мобильные диски (SSD в теории поддерживаются, но не все).

Устройство сочетает в одном корпусе источник (плеер), звуковой процессор и ЦАПы.
ЦАПовая часть выделяется своей детальной проработкой, дорогой и качественной (для звука) элементной базой.
Благодаря чему, личное прослушивание, прослушивание знакомыми и коллегами по цапостроению отозвалось положительными отзывами.

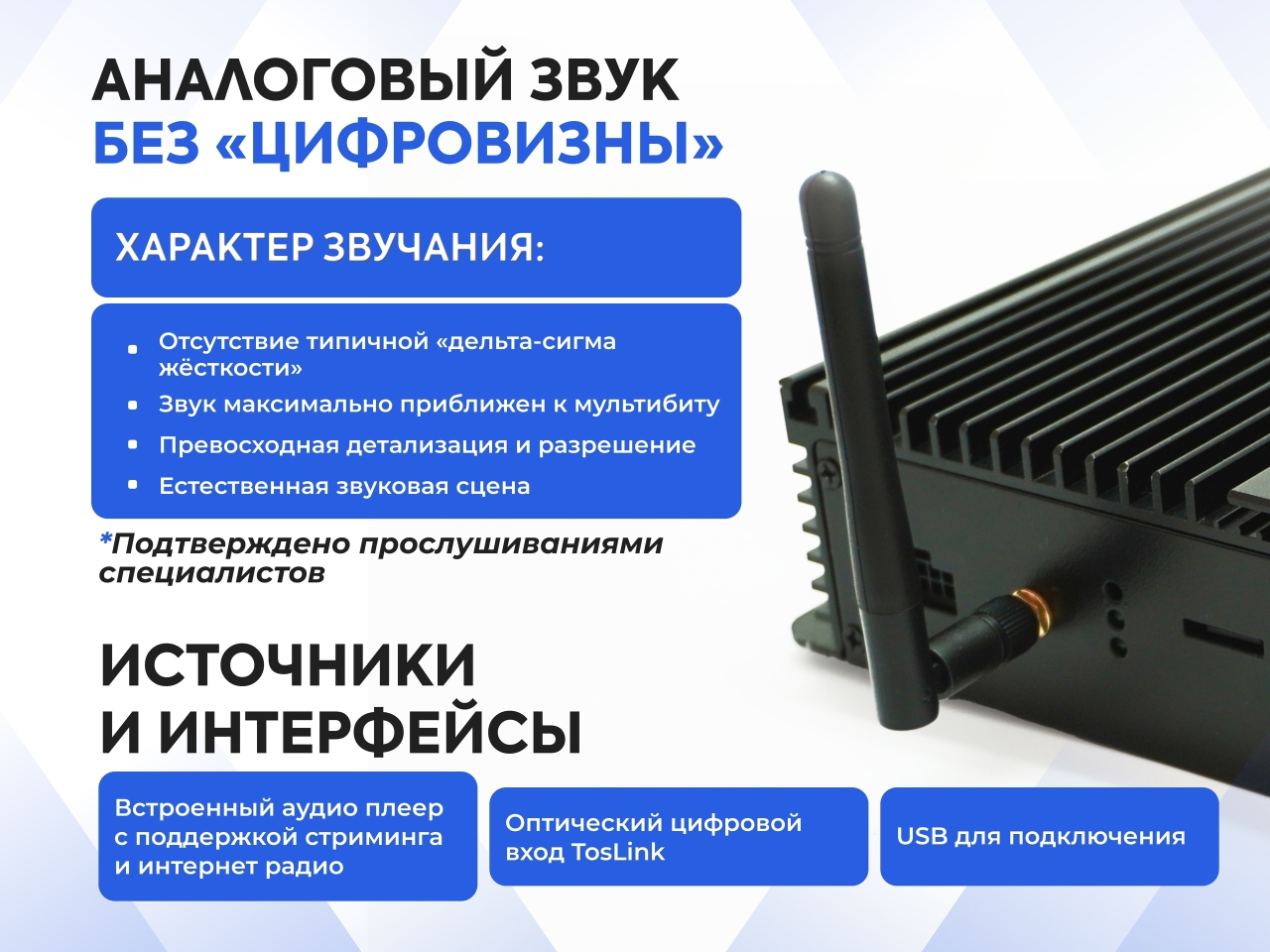

Характерное для "корявых" реализаций дельта-сигма преобразователей звучание с так называемой "цифровизной" в звуке отсутствует, звук максимально приближен к аналоговому.
При этом, в отличии от мультибита на порядок выше детализация, разрешение, масштаб.
Как бы это больно, для фанатов мультибита не звучало.

Управление плеером осуществляется так же как у плеера AudioBerry ONE — программой M.A.L.P или проводным пультом WRUX.

Регулировка громкостью — отдельный пульт, используемый только для управления уровнем громкости, питание от USB порта на 5 вольт.

Особенности конструкции, на которых сделан акцент при разработке устройства, для получения максимального качества звучания:

★ раздельное питание микросхем цап,

★ раздельное питание буферных операционных усилителей,

★ раздельное питание узла регулировки громкости,

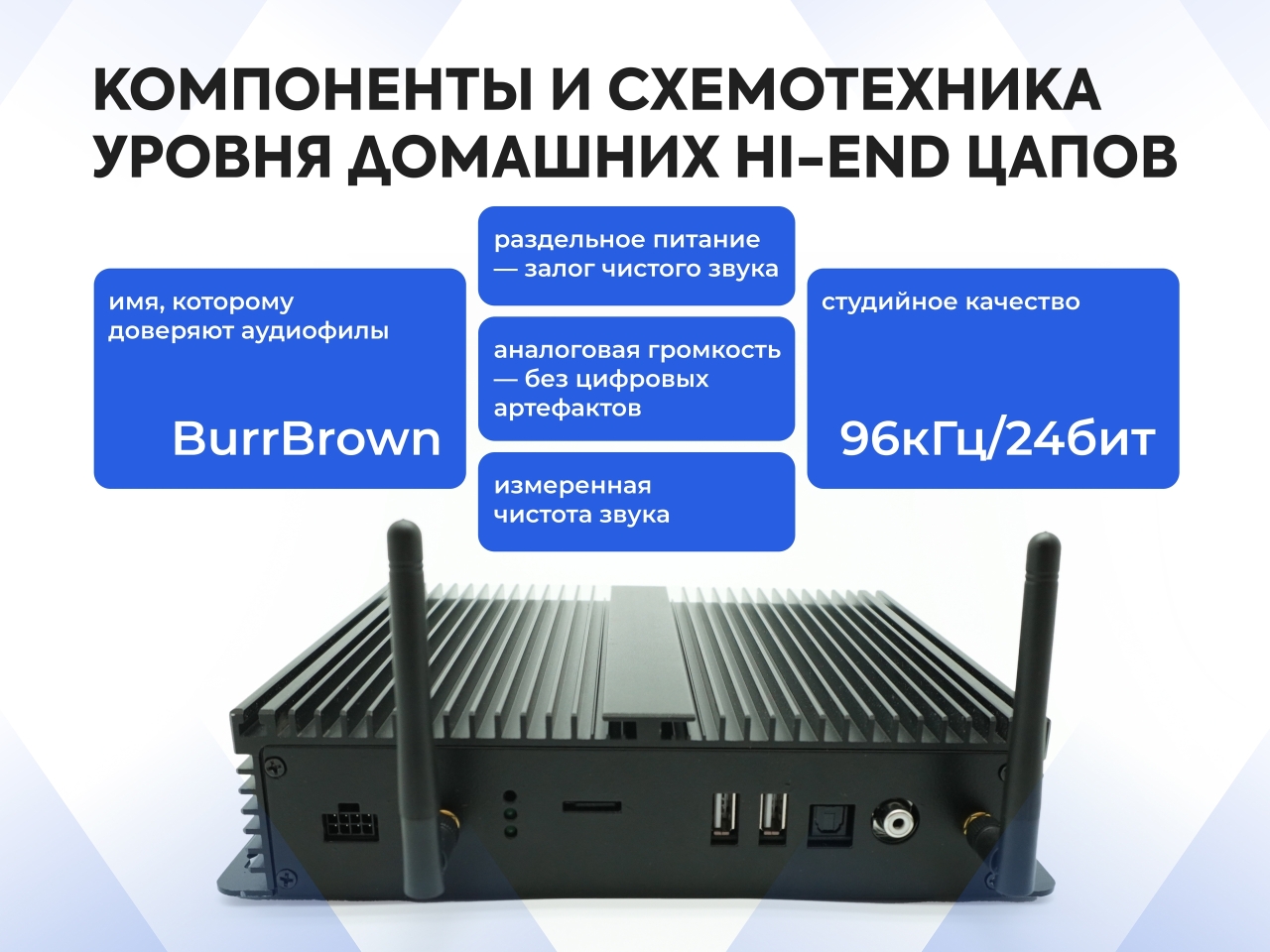

★ максимально "богатая" по качеству компонентами и "аудиофильская" схемотехника всей аналоговой части,

★ аналоговая регулировка громкости,

★ функционал внешнего управления плеером, громкостью, процессорными настройками.

Уникальная конструкция процессора выполнена на современной элементной базе.

Компоновка обеспечивает разделение блоков устройства, а так же выделить аналоговую часть процессора в зону с наименьшими импульсными помехами обеспечивая превосходное звучание и прекрасную детализацию звука.

Развитая многоканальная система питания со стабилизацией, защитой и контролем напряжений. Мы применили специализированные схемы с ультрамалым собственным шумом, а многочисленные тесты подтвердили верность нашего подхода и идеологии.

Конструкция и расположение блоков спроектированы таким образом, чтобы цифровые помехи максимально изолировать от аналоговой части ЦАП.

Благодаря множеству экспериментов с конструкцией процессора и его узлов, подобрали уникальное сочетание компонентов, что позволяет полностью и надолго погружаться в мир музыки и эмоций.

В устройстве применен процессор ADAU1452 для высококачественной обработки цифровый потоков.
Процессор способен обрабатывать до 8 каналов с частотой дискретизации 96 кГц и точностью 24 бита.
В схеме применен высокоточный кварцевый генератор с низким уровнем джиттера, запитанный от отдельного малошумящего источника питания.

Для преобразования цифрового потока в аналоговый сигнал, используется ЦАП Texas Instruments PCM5122 и ультра малошумящие операционные усилители BurrBrown.
В сочетании со всеми особенностями и нюансами схемных решений особое внимание было уделено способности устройства для построения звуковой сцены, деталлизации, воздушности и отсутсвтия напористости, с сохранением комфорта при продолжительном прослушивании.

Что не маловажно для автомобльного использования в аудио системе.

Концепция и смысл разработки данного процессора (видео):




Видео отзыв о тесте прослушивания в автомбильной системе (видео):




Отзыв обзор и тест прослушивания в домашней системе от Дмитрия Бернана (видео):




Дельта Сигма ЦАП отлично справился с поставленной задачей, хотя и требовал к себе особенного внимания по части фильтрации питания, правильной разводки и хорошей обвязки.

Полученное впечатление от прослушивания, с лихвой компенсировало понесенные затраты на поиск лучшего его звучания, оно точно понравиться даже изысканным слушателям!

Процессор AudioBerry DSP1 является одним из первых в России решений, собравшим в себя высококачественный Hi-Fi плеер воспроизводящий с высочайшим качеством все популярные аудио форматы, в совокупности с высоко качественным цифроаналоговым преобразователем и его аналоговым трактом.

В устройство заложен огромный потенциал аппаратной части для дальнейших модификаций и расширения функционала процессора (за счет программной части). Многоядерный вычислительный ARM процессор работающий под управлением операционной системы Linux/UNIX позволяет открыть мир аудио контента по новому.

Управление параметрами звуковой обработки процессора осуществляется посредством WEB приложения с любого устройства подключением через WiFi, это может быть ноутбук, смартфон или планшетный компьютер.

Интерфейсы устройства:

TosLink выход - 1

TosLink вход - 1

USB - 2

WiFi интерфейс- 1

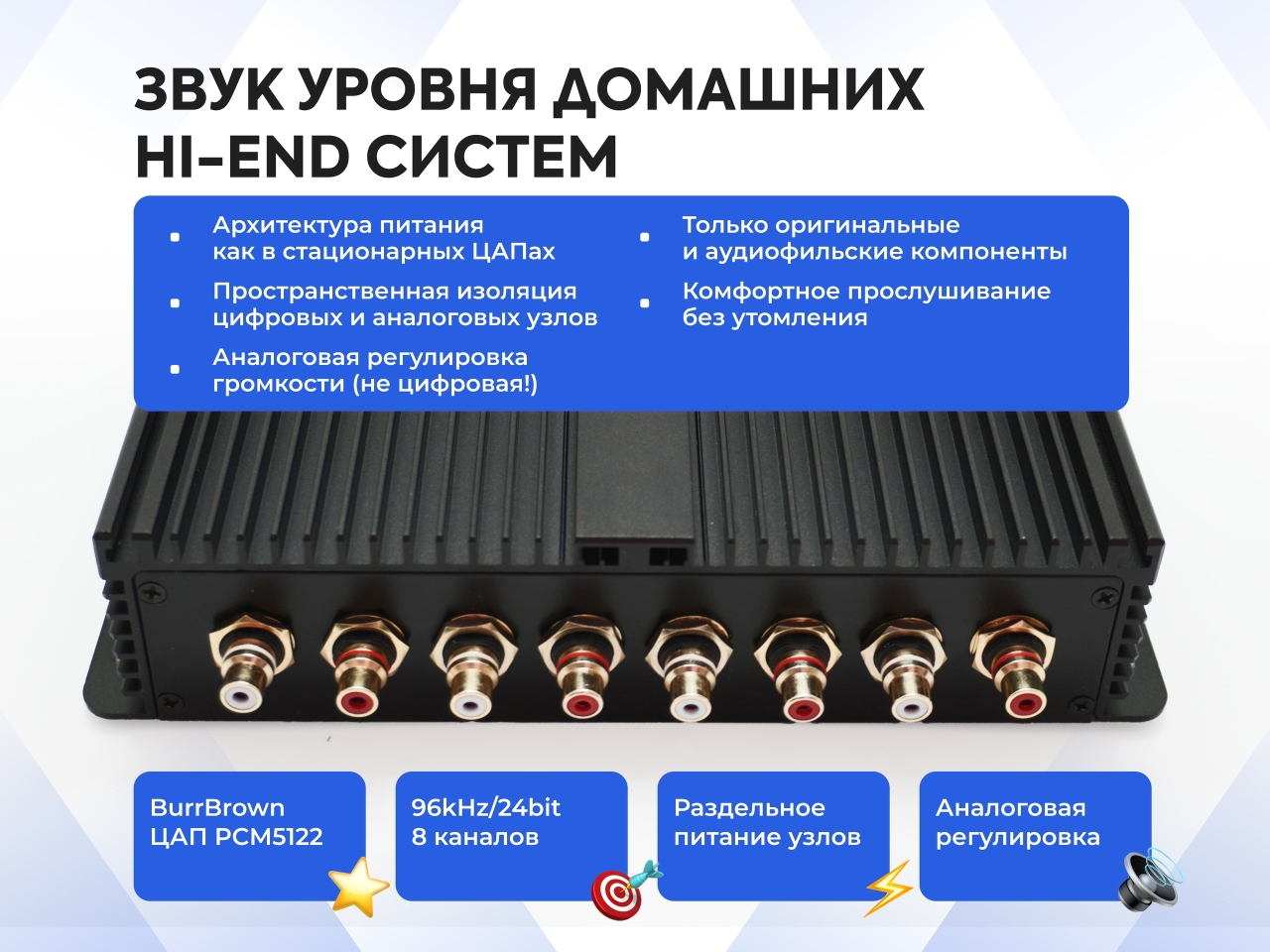

RCA выходы - 8 шт

Оплата возможна: переводом на карту, безналичным переводом на р/с (без НДС) покупка в рассрочку через банки партнеры.

Доставка по РФ: Почтой России, Яндекс, СДЭК (500 рублей).

Доставка в СНГ и иные страны (пока не доступно): EMS (от 30 до 100 $)

Наложенным платежом отправки нет.

Одно устройство вместо трёх

AudioBerry DSP1 объединяет в компактном корпусе то, для чего обычно нужны три отдельных коробки: источник звука (полноценный Hi-Fi плеер), цифровой сигнальный процессор и четыре стерео ЦАП с аналоговым трактом аудиофильского уровня.

Подключите питание, вставьте флешку с музыкой, подключите усилители — и система играет. Никакого нагромождения устройств, никаких компромиссов в звуке.

???? Для кого

• Автозвуковики, которые устали твикать серийные процессоры и упираться в их потолок
• Любители качественного звука, ищущие процессор с настоящим аналоговым трактом
• Строители SQ-систем, которым важна музыкальность и вовлечённость, а не только «чистенькая» АЧХ
• Инсталляторы, ценящие автономность и простоту интеграции

????️ Архитектура

USB-флешка / TosLink
        ↓
┌─────────────────────┐
│  Hi-Fi плеер         │  Linux / MPD / ARM
│  (одноплатный ПК)    │  Lossless, DLNA, интернет-радио
└────────┬────────────┘
         │ I2S
┌────────▼────────────┐
│  DSP ADAU1452        │  кроссовер, задержки, фаза, PEQ
│  96 кГц / 24 бит     │  8 каналов, Sigma Studio
└────────┬────────────┘
         │ 4× I2S
┌────────▼────────────┐
│  4× ЦАП PCM5122      │  раздельное питание каждого чипа
│  BurrBrown            │  реклок, низкий джиттер
└────────┬────────────┘
         │
┌────────▼────────────┐
│  ОУ BurrBrown         │  ультрамалошумящие, раздельное питание
│  (буферные каскады)   │
└────────┬────────────┘
         │
┌────────▼────────────┐
│  Аналоговый регулятор │  8 каналов, электронный
│  громкости            │  без потерь качества
└────────┬────────────┘
         │
┌────────▼────────────┐
│  Аппаратный MUTE      │  электромагнитные реле
│  Защита ВЧ (ФНЧ)     │  отключаемая
└────────┬────────────┘
         │
    8× RCA выход
   (ВЧ / СЧ / НЧ / SUB)

???? Технические характеристики

???? Интерфейсы

⚡ Питание — основа звука

Питание — это то, на чём экономят серийные производители и на чём мы не экономим.

Многоканальная система со стабилизацией, защитой и контролем напряжений. Специализированные схемы с ультрамалым собственным шумом. Цифровые помехи максимально изолированы от аналоговой части конструктивным разделением блоков.

????️ Настройка — просто и по делу

Управление обработкой — через веб-интерфейс в браузере любого устройства по Wi-Fi.

Никаких проприетарных программ. Никаких проводов к ноутбуку.

Доступные параметры (поканально):

Философия: базовые настройки, которых хватает на 95% задач, без перегруженного интерфейса с сотнями ненужных параметров. Поставил — настроил — слушаешь.

???? Управление плеером

Навигация по папкам, выбор треков, вперёд/назад, стоп/пауза, регулировка громкости — всё с одного экрана.

???? Дополнительные возможности

Всё в одном корпусе. Не нужен отдельный роутер в багажнике.

???? Габариты

Компактный формат — помещается в большинство инсталляций без проблем.

???? Что под капотом — 5 лет R&D

Это не переделка чужой платы и не набор модулей с AliExpress.

• 5 лет суммарного опыта разработки
• 5–7 итераций печатных плат — каждая собрана, прослушана, доработана
• Консультации с инженерами-цаповодами с опытом 10–15 лет
• Разработка электронных схем, проектирование и трассировка плат, программирование — всё с нуля
• Каждая гипотеза проверена на готовой конструкции, а не в симуляторе

«Я не хотел заниматься твиками чужих процессоров. Когда мы разрабатываем своё устройство — руки развязаны. Всё, что будет самое плохое — это только кривизна реализации. Вот эти этапы я все проходил и прохожу»

???? Что говорят после прослушивания

Опытный инженер-аудиофил (домашняя система, гибридные усилители): «Аппарат для машины получился вполне достойным. Играет по-взрослому, сцену строит. Звук по басу — очень глубоко. Середина, вокал — натурально. Глубина сцены удивила»

Антон (сравнение с TDA1543, R2R, Lynx, Resolute-T на усилителях Filigran): «PCM5122 — это прям какое-то открытие. В нём есть действительно какой-то вовлекатор. По басу — топчик. Из процессоров это однозначно лучше, что сейчас можно послушать из коммерческих»

Участник прослушки (о сравнении с AK4490/4458): «Мы включили 4490 по сравнению с 5122 — ну пластик просто. Играет чисто, спокойно, и хочется уснуть. Безэмоционально. 5122 — намного бодрее»

Вячеслав (сравнение с Alpine PXA-H900 Status F1): «Твой аппарат не уступает. Бас — не гудящий, собранный и рельефный. Разрешалка у 900-го упала по сравнению с твоим процессором — это прям на глазах»

Алик (4-полосная домашняя система через Sigma Studio): «Коробочка очень порадовала. ДСП-процессор аудиофильские звуки выдаёт. Сцену построил. Потери качества я для себя не ощущаю. Металлика — на ура»

✅ Итого — почему DSP1

???? Комплект поставки
