Подключение регулятора громкости: RCA, XLR и согласование импеданса

Подключение регулятора громкости к аудиосистеме кажется тривиальной задачей — соединить выход источника со входом регулятора, выход регулятора со входом усилителя. Однако качество звука существенно зависит от правильности подключения: согласования импеданса, выбора типа соединения (небалансное или балансное), качества кабелей и разъёмов. Ошибки подключения могут свести на нет преимущества даже самого точного регулятора.

В этой статье разберём все аспекты подключения регулятора громкости: от выбора типа разъёмов до расчёта согласующих резисторов и прокладки кабелей.

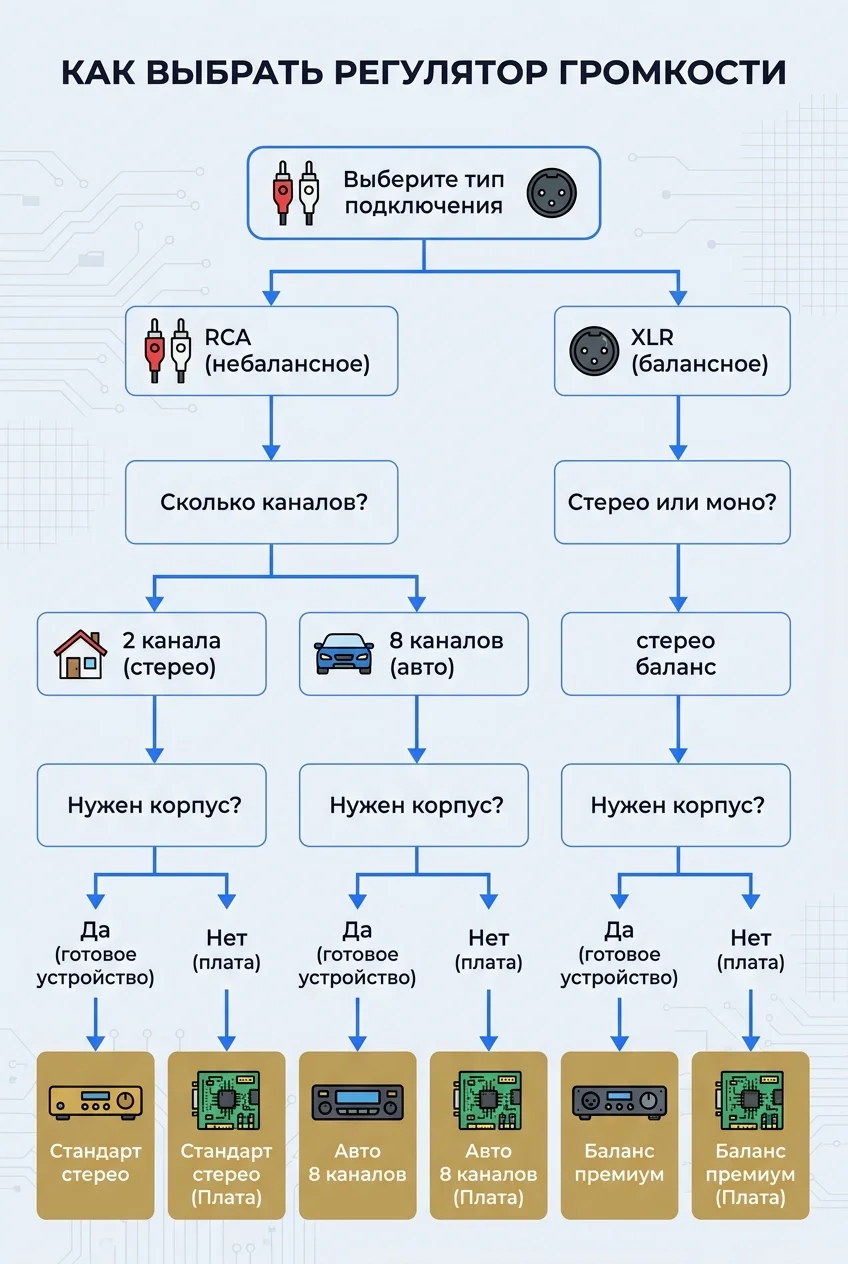

Небалансное подключение (RCA)

Небалансное подключение — наиболее распространённый тип соединения в бытовых аудиосистемах. Сигнал передаётся по одному проводнику (центральный контакт RCA), а земля (внешний контакт RCA) служит одновременно экраном и обратным проводником. Типичный уровень сигнала: 2 В RMS (стандарт Red Book для CD-проигрывателей).

Подключение регулятора с небалансным входом/выходом: выход ЦАП (RCA) → вход регулятора (RCA) → выход регулятора (RCA) → вход усилителя мощности (RCA). Важно соблюдать полярность: красный разъём — правый канал, белый (или чёрный) — левый. Перепутанные каналы не повреждают оборудование, но нарушают стереообраз.

Ограничения небалансного подключения: чувствительность к электромагнитным помехам (наводки от силовых кабелей, импульсных блоков питания, Wi-Fi роутеров), ограничение длины кабеля (рекомендуется не более 3–5 метров для линейного уровня), зависимость от качества земли (при плохом контакте RCA-разъёма появляются шумы и треск).

Балансное подключение (XLR)

Балансное подключение используется в профессиональном и студийном оборудовании. Сигнал передаётся по двум проводникам (горячий и холодный) с противоположной полярностью, а третий проводник — земля (экран). На приёмной стороне дифференциальный вход вычитает холодный сигнал из горячего, удваивая амплитуду полезного сигнала и подавляя синфазные помехи (наводки, наведённые одинаково на оба проводника).

Подключение регулятора с балансным входом/выходом: выход ЦАП (XLR) → вход регулятора (XLR) → выход регулятора (XLR) → вход усилителя мощности (XLR). Распиновка XLR: контакт 1 — земля (экран), контакт 2 — горячий (+), контакт 3 — холодный (−). Стандартная распиновка (AES) может отличаться от некоторых японских производителей — проверяйте документацию оборудования.

Преимущества балансного подключения: подавление синфазных помех на 40–60 дБ, возможность использования длинных кабелей (до 30–50 метров без потерь), меньшая чувствительность к качеству разъёмов. Для релейного регулятора балансное подключение требует удвоенного количества компонентов (отдельная резистивная матрица для горячей и холодной линии каждого канала), что увеличивает стоимость, но обеспечивает максимальное качество.

Согласование импеданса

Согласование импеданса — критический фактор правильного подключения регулятора громкости. Релейный аттенюатор Никитина рассчитан на входное сопротивление 10 кОм, и для корректной логарифмической характеристики входной импеданс усилителя мощности должен соответствовать этому значению.

Если входное сопротивление усилителя выше 10 кОм (например, 47 кОм или 100 кОм у ламповых усилителей), кривая регулирования искажается: фактическое ослабление на каждой ступени отличается от расчётного, особенно на средних и высоких уровнях. Решение: параллельный резистор на выходе регулятора, снижающий эффективное входное сопротивление усилителя до 10 кОм. Формула: Rпар = (Rусил × 10000) / (Rусил − 10000).

Для усилителя с входным сопротивлением 47 кОм: Rпар = (47000 × 10000) / (47000 − 10000) = 12,7 кОм (ближайшее значение E96: 12,7 кОм). Для усилителя с входным сопротивлением 100 кОм: Rпар = (100000 × 10000) / (100000 − 10000) = 11,1 кОм (E96: 11,0 кОм).

Если входное сопротивление усилителя ниже 10 кОм (редкий случай для современных усилителей), регулятор будет работать, но с уменьшенным диапазоном регулировки. В этом случае рекомендуется пересчитать номиналы резисторов аттенюатора под фактическое сопротивление нагрузки.

Выбор кабелей и разъёмов

Для небалансного подключения (RCA) рекомендуются кабели с минимальной ёмкостью (50–100 пФ/м) и качественным экранированием (оплётка覆盖率 более 90%). Ёмкость кабеля вместе с выходным сопротивлением регулятора образует фильтр низких частот, срезающий высокие частоты. При выходном сопротивлении 10 кОм и ёмкости кабеля 500 пФ (5 метров) частота среза составляет 32 кГц — приемлемо, но для длинных трасс лучше использовать кабели с меньшей ёмкостью.

Разъёмы RCA: позолоченные контакты обеспечивают минимальное переходное сопротивление и устойчивость к окислению. Рекомендуемые производители: Neutrik, Rean, Amphenol. Бюджетные разъёмы с никелированием со временем окисляются и ухудшают контакт.

Для балансного подключения (XLR) используются микрофонные кабели с двумя экранированными проводниками. Ёмкость менее критична из-за низкого выходного сопротивления балансных выходов (обычно 50–200 Ом). Разъёмы XLR: Neutrik NC3MXX/NC3FXX — индустриальный стандарт с надёжной фиксацией и позолоченными контактами.

Порядок подключения и включения

Правильный порядок включения оборудования предотвращает повреждение акустики переходными процессами. Порядок включения: источник (ЦАП) → регулятор громкости → усилитель мощности. Порядок выключения: усилитель мощности → регулятор громкости → источник. Это предотвращает прохождение щелчков и всплесков через усилитель на акустику.

Для релейного регулятора на моностабильных реле есть особенность: при отключении питания все реле возвращаются в исходное положение, что соответствует максимальному ослаблению (ступень 63 = −94,5 дБ). Это безопасное состояние — акустика защищена. Однако при включении питания регулятор устанавливается на минимальную громкость, и пользователь должен вручную установить нужный уровень.

FAQ: подключение регулятора громкости

Можно ли подключить регулятор между предусилителем и усилителем мощности?
Да, это стандартная схема подключения. Регулятор громкости заменяет встроенный регулятор предусилителя или дополняет его. В этом случае предусилитель используется только как селектор входов.

Нужны ли экранированные кабели для коротких соединений?
Для соединений менее 0,5 метра в условиях отсутствия сильных помех можно использовать неэкранированные кабели. Однако экранирование всегда рекомендуется — стоимость разница минимальна, а защита от помех существенна.

Можно ли использовать переходник XLR-RCA?
Можно, но с потерей преимуществ балансного подключения. Переходник XLR→RCA соединяет горячий контакт с центральным контактом RCA, холодный — с землёй. Подавление синфазных помех при этом не работает.

Выводы

Правильное подключение регулятора громкости требует учёта трёх факторов: тип соединения (небалансное RCA или балансное XLR), согласование импеданса с усилителем мощности и качество кабелей и разъёмов. Балансное подключение обеспечивает лучшую помехозащищённость, небалансное — простоту и совместимость с бытовой техникой.
