Как работает потенциометр: дорожка, движок, износ

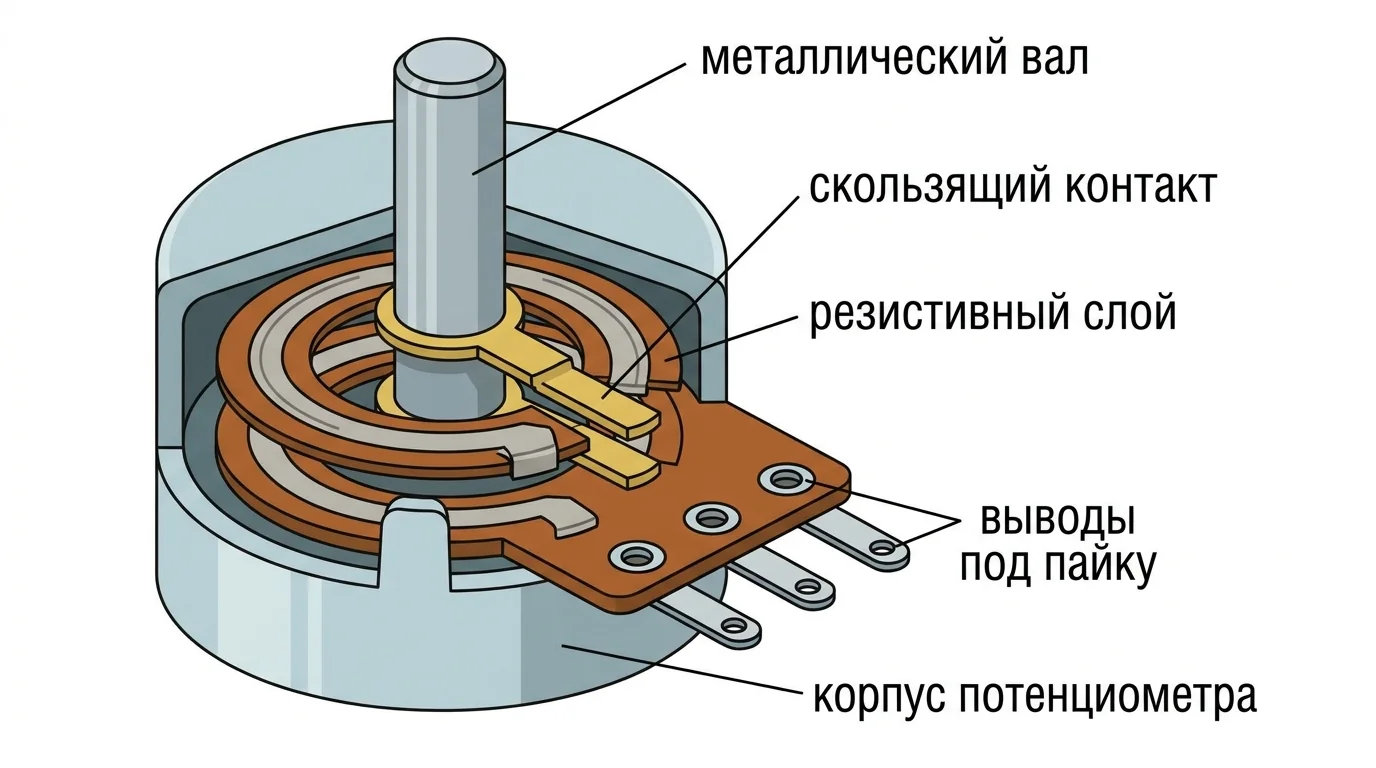

Классический регулятор громкости — это делитель напряжения на резистивной дорожке. На дугообразное диэлектрическое основание нанесён резистивный слой: графитовая композиция в самых дешёвых моделях, токопроводящий пластик или кермет (металлокерамика) в более качественных. По дорожке скользит подвижный контакт — движок, механически связанный с валом регулятора. Входной сигнал подаётся на один конец дорожки, общий провод — на другой, а выход снимается с движка: чем дальше движок от входного конца, тем глубже ослабление сигнала.

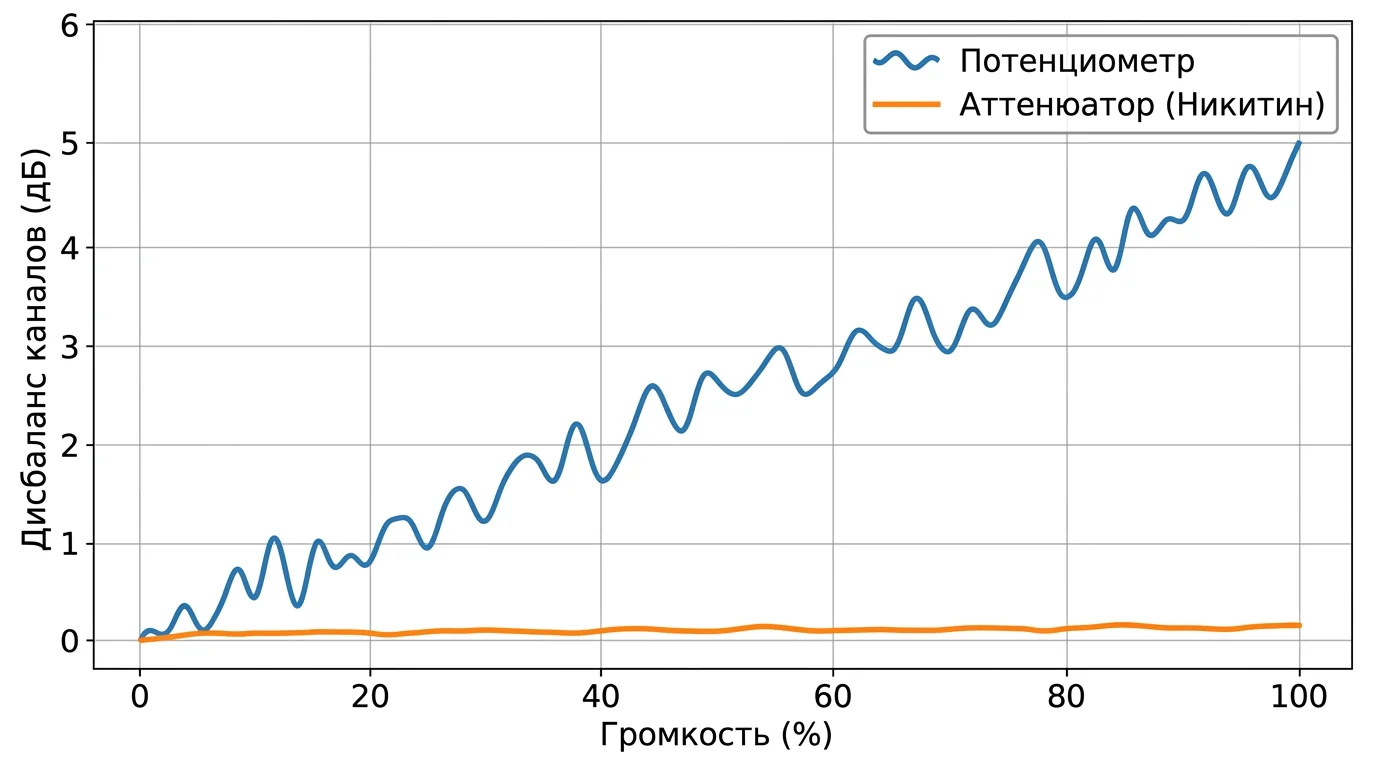

В стереоусилителе сдвоенный потенциометр — две секции на одном валу. И здесь начинается первая проблема: дорожки двух секций никогда не бывают идентичными. Сопротивление секций различается в пределах производственного допуска, причём в начальной части хода — в зоне тихого звука — разбаланс каналов достигает 2–3 дБ даже у образцов топовых серий. Слух воспринимает это как смещение стереокартины в сторону, и чем глубже ослабление, тем заметнее смещение. Нормировать этот параметр производители обычно не любят: в даташитах указывается лишь полное сопротивление секций, а не их согласованность в каждой точке хода.

Вторая проблема — механический износ. Каждый поворот вала — это трение движка о дорожку. Заявленный ресурс качественных потенциометров составляет 10 000–50 000 циклов поворота, дешёвые модели изнашиваются за несколько тысяч. Со временем на дорожке образуется канавка, в ней скапливаются пыль и продукты окисления, площадь контакта уменьшается. Внешне это проявляется как контактный шум: треск и шорох в колонках при вращении ручки, а иногда и без него — от вибрации корпуса или перепада температуры. Чистка специальными составами помогает, но лишь отсрочивает замену: снятый слой проводящего покрытия восстановить невозможно.

Третья проблема — нелинейность характеристики. Слух воспринимает громкость логарифмически, поэтому потенциометры выпускают с логарифмической зависимостью сопротивления от угла поворота (группа А по отечественной классификации, «audio taper» у импортных). Однако плавную логарифмическую кривую технологически сложно воспроизвести на плёнке, поэтому её аппроксимируют двумя-тремя линейными участками. В результате на части диапазона громкость меняется слишком резко, на части — слишком вяло, а сама характеристика гуляет от экземпляра к экземпляру даже внутри одной партии. Линейные потенциометры группы B в регуляторах громкости почти не приживаются: весь полезный диапазон регулировки у них сжимается в первые 20–30 градусов поворота.

Наконец, движок — это скользящий контакт, находящийся непосредственно в сигнальной цепи. Его переходное сопротивление составляет от долей ома до нескольких ом, оно нелинейно и зависит от тока, вибрации и загрязнения. Для линейного сигнала это, как правило, не фатально, но именно скользящий контакт становится источником треска, микроискажений и первым элементом, выходящим из строя. Любой Hi-Fi тракт в этом смысле заложник одной детали: качество звука упирается в состояние графитовой дорожки.

Как работает лестничный аттенюатор: матрица резисторов и реле

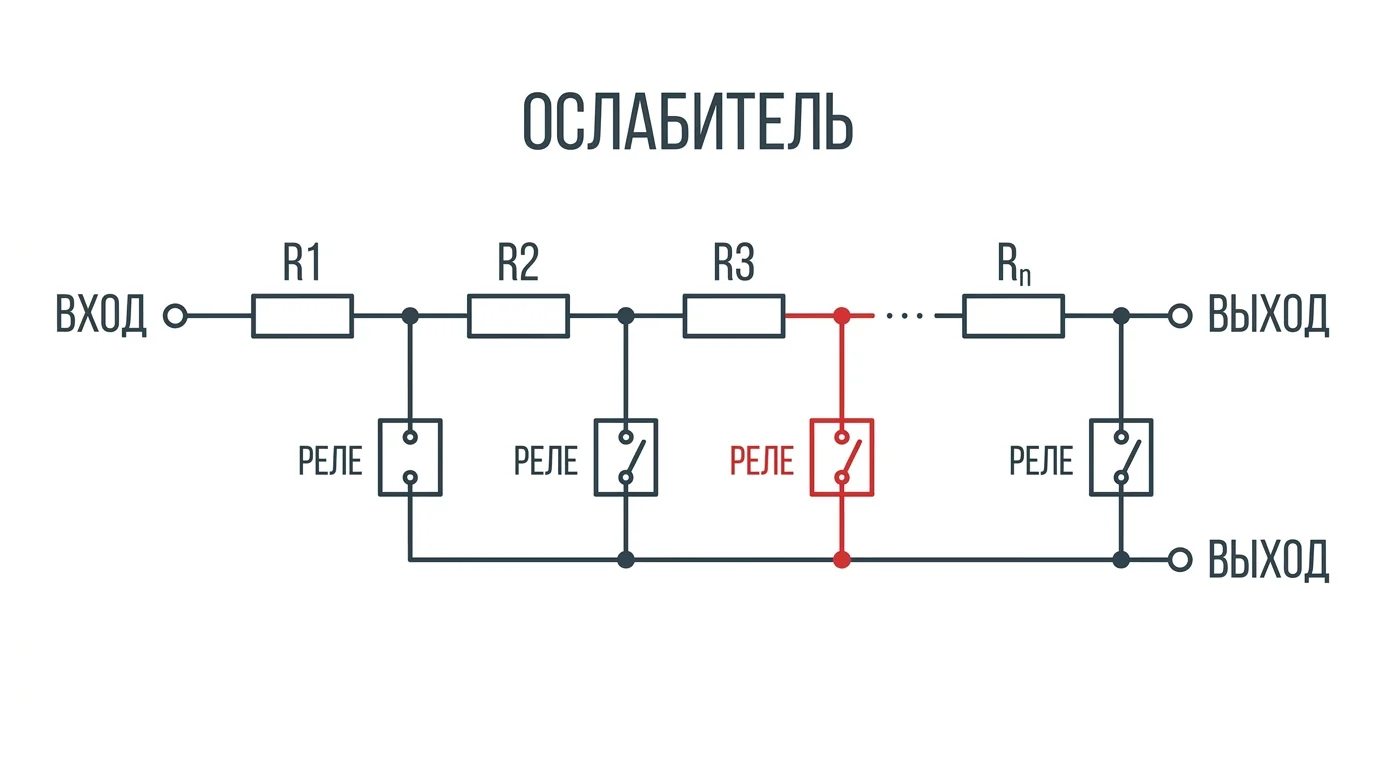

Лестничный аттенюатор (ladder attenuator) устроен принципиально иначе. Вместо одной дорожки с движком используется цепочка — «лестница» — из фиксированных резисторов с отводами, а нужный отвод подключается реле. Каждое положение регулятора — это фиксированный делитель напряжения, собранный из резисторов с известными, заранее измеренными номиналами. Никакого скольжения и трения в сигнальной цепи нет в принципе.

Классическая топология — матрица R-2R либо последовательная лестница с шунтирующими плечами. Номиналы подбираются так, чтобы входное сопротивление аттенюатора оставалось постоянным на любой ступени: источник всегда видит одну и ту же нагрузку, например 10 кОм, независимо от установленной громкости. Это принципиальное отличие от потенциометра, у которого входное сопротивление «плывёт» при вращении вала, меняя режим работы выходного каскада источника.

Коммутацию выполняют электромагнитные реле сигнального типа с герметичными контактами и золотым или серебряным покрытием. В отдельных конструкциях применяют герконы — герметичные магнитоуправляемые контакты с ещё большим ресурсом, но требующие аккуратной разводки управляющих катушек. Управляет реле микроконтроллер: он считывает положение энкодера, вычисляет целевую ступень и переключает реле по схеме make-before-break — следующий контакт замыкается раньше, чем размыкается предыдущий, поэтому сигнал не прерывается и щелчок в акустике отсутствует. Собственное сопротивление замкнутого контакта — десятки миллиом, на фоне килоомных номиналов резисторов оно не влияет на коэффициент деления. Ресурс сигнальных реле — от 10 миллионов операций, чего при десятке переключений в день хватает на десятилетия: контакту не по чему скользить и нечего истирать.

Регулировка становится дискретной: обычно 64 или 128 ступеней с шагом 0,5–1 дБ. Этого достаточно, чтобы перекрыть весь слышимый диапазон — от полной тишины (−60 дБ) до сквозного пропускания (0 дБ). Взамен дискретности разработчик получает абсолютную повторяемость: положение «42» — это всегда одно и то же ослабление, вычисленное по формуле, а не нарисованное геометрией дорожки. Логарифмическая характеристика в лестничном аттенюаторе не аппроксимируется кусками — она рассчитывается математически при проектировании матрицы, поэтому каждая ступень попадает точно в заданную точку.

Энкодер заменяет вал: между ручкой и коммутирующими элементами нет механической связи, а значит, нет и износа. Тот же микроконтроллер легко добавляет функции, недоступные потенциометру: пульт дистанционного управления, индикацию текущей ступени на дисплее, режим mute, ограничение громкости при включении (защита акустики от щелчка) и запоминание последнего уровня. Текущее состояние всегда можно отобразить и сохранить — потенциометр же «не помнит», где его оставили.

Сравнение по 8 параметрам

Сведём оба решения в одну таблицу. Для потенциометра взяты типовые значения качественных сдвоенных моделей (Alps RK27 и аналоги), для лестничного аттенюатора — реализации на сигнальных реле с прецизионными резисторами допуска 0,1–1%.

Проверить разбаланс каналов можно без сложных приборов: подайте на вход одинаковый синусоидальный сигнал и измерьте уровни на выходах каналов на нескольких положениях регулятора в тихой зоне. У потенциометра показания будут различаться на единицы децибел и «плавать» от поворота к повороту, у лестничного аттенюатора — совпадать в пределах сотых долей. Аналогично измеряется и контактный шум: при вращении вала потенциометра осциллограф показывает всплески и провалы огибающей, тогда как на выходе релейного регулятора при переключении ступеней видны лишь чистые ступеньки уровня без переходных выбросов.

Таблица показывает: разница между решениями не количественная, а качественная. Потенциометр проигрывает по всем параметрам, связанным со стабильностью во времени, — износу, разбалансу каналов, контактному шуму. Его единственное весомое преимущество — цена: даже топовый Alps RK27 стоит в разы дешевле самой доступной релейной платы. Важно и то, что параметры потенциометра деградируют с первого дня эксплуатации, тогда как лестничный аттенюатор сохраняет заводские характеристики практически неизменными: фиксированное сопротивление резисторов не зависит от числа переключений.

Почему лестничный аттенюатор звучит лучше

«Звук» регулятора громкости определяется тремя факторами: через что проходит сигнал, насколько идентичны каналы и насколько стабильны параметры во времени. Лестничный аттенюатор выигрывает по всем трём — и это подтверждается не только субъективными отзывами, но и измерениями.

Фиксированное сопротивление в сигнальной цепи. Сигнал проходит через постоянные резисторы и замкнутый контакт реле. Скользящего контакта с его нелинейным переходным сопротивлением в тракте нет вообще — а значит, нет источника треска, шороха и микроискажений. Золочёный герметичный контакт реле имеет сопротивление в десятки миллиом и стабилен весь срок службы: ему нечего истирать, в отличие от дорожки потенциометра.

Прецизионные резисторы. В качественных конструкциях применяются резисторы с допуском 0,1%, в премиальных — MELF-резисторы с температурным коэффициентом ±15 ppm/K и дрейфом не более 0,05% за 8000 часов. Ослабление левого и правого каналов совпадает до сотых долей децибела на каждой ступени и не «плывёт» с температурой. Допуск 0,1% соответствует рассогласованию каналов всего 0,009 дБ — величине, которую невозможно услышать в принципе. Стереопанорама держится точно, а не плавает при каждом повороте ручки.

Постоянное входное сопротивление. Источник — ЦАП, фонокорректор, сетевой плеер — работает на фиксированную нагрузку во всём диапазоне регулировки. Не меняется режим выходного каскада источника, не возникают частотно-зависимые сдвиги из-за взаимодействия «плавающего» сопротивления потенциометра с ёмкостью межблочного кабеля. Тракт ведёт себя предсказуемо на любой громкости.

Тихие фрагменты. На малой громкости уровень сигнала мал, и любые несовершенства элементов становятся заметны на его фоне. У потенциометра это самая «грязная» зона: неоднородность дорожки, максимальный относительный разбаланс, наибольший вклад переходного сопротивления движка. У лестничного аттенюатора тихая зона построена на тех же прецизионных резисторах, что и громкая, — тихие пассажи звучат так же чисто, как и кульминации. Субъективно слушатели описывают разницу как «более чёрный фон», точную локализацию инструментов и исчезновение необходимости «ловить» баланс ручкой.

Примеры реализации: Alps RK27, DACT, Khozmo, РГН Никитина

Alps RK27 («Blue Velvet»). Эталон среди поворотных потенциометров: дорожка из токопроводящего пластика, плавный ход, низкий собственный шум. Это лучшее, что можно выжать из потенциометрной концепции, — но концепция остаётся прежней: износ дорожки, движок в сигнальной цепи и разбаланс каналов на малой громкости. Разумный выбор, когда бюджет регулятора ограничен 1 000–3 000 рублей, а тракт не претендует на высокое разрешение.

DACT (Нидерланды). Один из первых серийных релейных аттенюаторов: модули CT4100 и CT4500, на которых строились предусилители Pass Labs, Conrad-Johnson и других high-end марок. Отличный звук, герконовые реле, прецизионные резисторы — но цена в сотни евро и статус скорее коллекционный, чем массовый: купить модули сегодня сложно, а поддержка давно прекращена.

Khozmo (Великобритания). Релейные аттенюаторы и пассивные предусилители с управлением энкодером. Средний ценовой сегмент: качественные реле, металлоплёночные резисторы, готовые модули для интеграции в самодельные и серийные усилители. Хороший компромисс между ценой DACT и трудоёмкостью полного DIY, хотя документация и поддержка ориентированы на англоязычную аудиторию.

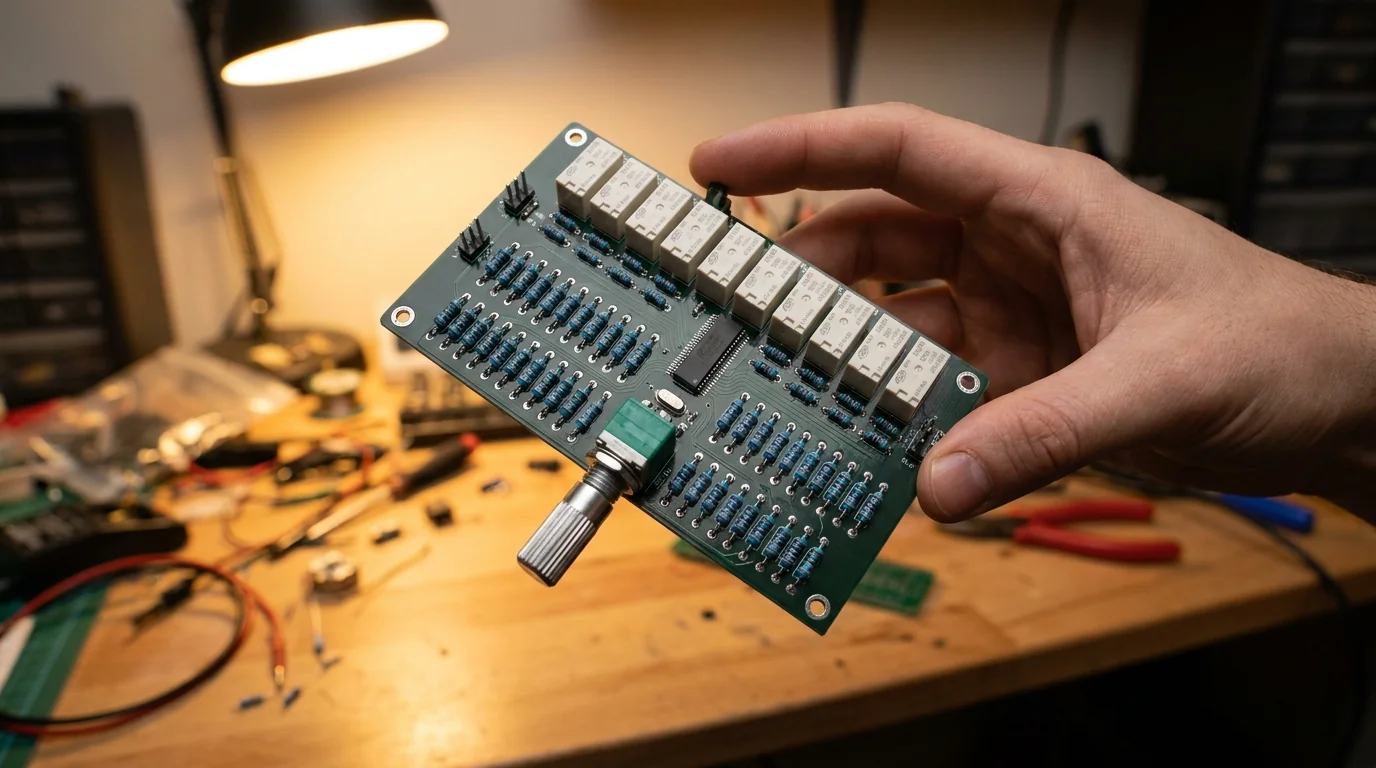

РГН Никитина (релейный регулятор громкости). Российская разработка, ставшая стандартом де-факто в отечественном DIY-сообществе: лестничная матрица на сигнальных реле, 64 или 128 ступеней регулировки, управление микроконтроллером с энкодером и пультом ДУ, резисторы от прецизионных металлоплёночных до MELF в старших версиях. Распространяется как в виде плат для самостоятельной сборки, так и в готовых устройствах в алюминиевых корпусах. При цене 7 000–28 000 рублей предлагает параметры на уровне зарубежных аналогов, стоящих в несколько раз больше, — при полной ремонтопригодности и доступной документации на русском языке.

Когда потенциометр всё ещё имеет смысл

Было бы неверно утверждать, что потенциометр безнадёжно устарел. У него остаётся несколько ниш, где его недостатки несущественны, а преимущества решающи:

• Бюджетные системы. Если усилитель собран из компонентов общей стоимостью в несколько тысяч рублей, регулятор за 8 000+ рублей в нём неуместен. Качественный потенциометр за 500–1 500 рублей закроет задачу без дисбаланса бюджета.
• Простые проекты. Гитарные комбо, активные колонки, первые DIY-конструкции — везде, где важнее простота, минимум деталей и низкая цена, а не баланс каналов на −40 дБ.
• Плавная регулировка без ступеней. В студийной работе и при точном подгонке уровней двух источников непрерывное вращение иногда удобнее дискретных ступеней — потенциометр здесь привычнее.
• Аппаратура соответствующего класса. Массовые ресиверы и мультимедийная акустика не обладают разрешением, позволяющим услышать разницу между типами регуляторов, — замена в них экономически бессмысленна.

Эмпирическое правило простое: если ваш усилитель и источник относятся к классу, в котором слышны детали записи и сцена, регулятор громкости должен быть не ниже этого класса. В такой системе лестничный аттенюатор — не избыточная роскошь, а разумная инвестиция в стабильность тракта на десятилетия вперёд. Если же система собрана «на пробу» или для фоновой музыки, качественный потенциометр честно отработает свою цену, а путь к релейной регулировке останется открытым на будущее — большинство усилителей допускают замену регулятора без переделки остальной схемы.

Заключение

Потенциометр дёшев, прост и привычен, но изнашивается, теряет баланс каналов и добавляет контактный шум в сигнальную цепь. Лестничный аттенюатор устраняет эти проблемы конструктивно: фиксированные прецизионные резисторы, герметичные контакты реле, постоянное входное сопротивление и ресурс, измеряемый миллионами переключений. Разница в цене многократно окупается сроком службы и стабильностью параметров.

Если вы собираете или модернизируете серьёзный Hi-Fi тракт, релейный регулятор громкости — тот элемент, эффект от которого слышен с первых минут прослушивания и не исчезает через год эксплуатации. Начать можно с платы для интеграции в усилитель, а для отдельного предусилителя выбрать готовое устройство в корпусе — модельный ряд релейных регуляторов позволяет подобрать вариант под любой бюджет и тип подключения.
